3.1 Переходной процесс левее точки пи-регулятора
m=0.33 k1=2
k0=0.940
m=0.4 k1=1.4, k0=0.665
3.2 Переходной процесс правее точки пи-регулятора
m=0.33 k1=3, k0=0.840
m=0.4 k1=2, k0=0.946
Определим ачх замкнутой сар по задающему воздействию
И-регулятор
М1=0.33 к0=0.187
М2=0.4 К0=0.16
2. П-регулятор
М1=0.33 к1=4.58
М2=0.4 К1=3.09
3. ПИ-регулятор
М1=0.33 к0=0.948 к1=2.201
М2=0.4 к0=0.671 к1=1.548

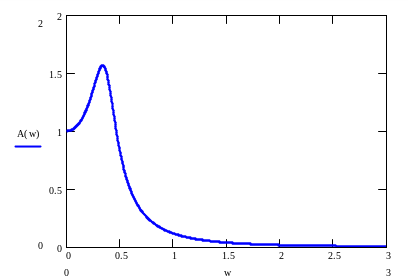

3.1. Ачх левее точки пи-регулятора
m1=0.33 k1=2, k0=0.940
m2=0.4 К0=0.665, К1=1.4

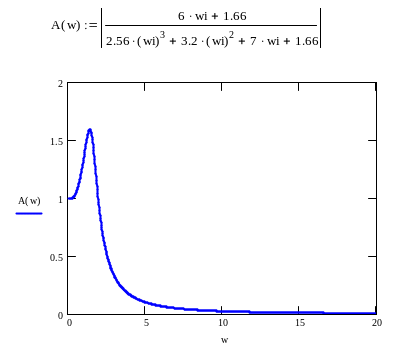

3.1. Ачх правее точки пи-регулятора
m1=0.33 К0=0.840, К1=3
m2=0.4 К0=0.646, К1=2
По ачх определяем косвенные показатели качества
Регулятор |
ωр |
ωс |
ωпр |
tм |
tс |
М |
|
И |
m1 |
0.423 |
0.576 |
0.648 |
7.42 |
5.45 |
1.78 |
m2 |
0.375 |
0.51 |
0.585 |
8.37 |
6.16 |
1.51 |
|
П |
m1 |
2.28 |
0.935 |
3.6 |
1.38 |
3.36 |
1.8 |
m2 |
1.86 |
0.913 |
2.94 |
1.69 |
3.44 |
1.54 |
|
ПИ |
m1 |
1.52 |
2.1 |
2.4 |
2.07 |
1.5 |
1.78 |
m2 |
1.24 |
1.72 |
1.98 |
2.53 |
1.83 |
1.53 |
|
Левее |
m1 |
1.395 |
1.95 |
2.22 |
2.25 |
1.61 |
1.8 |
m2 |
1.215 |
1.68 |
1.95 |
2.58 |
1.87 |
1.54 |
|
Правее |
m1 |
1.54 |
2.14 |
2.44 |
2.04 |
1.47 |
1.78 |
m2 |
1.36 |
1.88 |
2.18 |
2.31 |
1.67 |
1.5 |
Резонансная частота, ωр
Частота среза, ωс
Полоса пропускания,ωпр
Время первого максимума, tм
Время первого согласования, tс
Показатель колебательности,М
