3. Конструкция некоторых сигнализаторов и измерителей уровня.
Реле уровня полупроводниковое пру-5
Реле уровня ПРУ - 5 относится к поплавковым сигнализаторам уровня и предназначено для контроля верхнего или нижнего уровней аммиака , фреона, воды, масла, дизельного топлива и других жидкостей плотностью не менее 580 кг/м3.

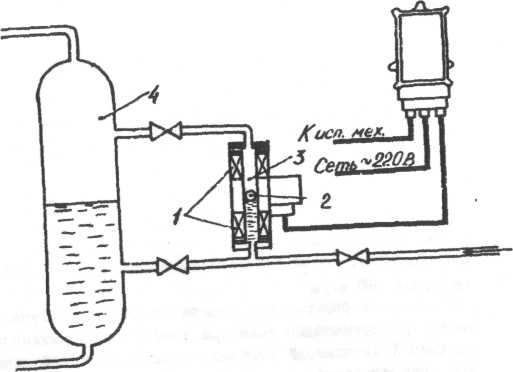

Принцип работы реле уровня основан на получении сигнала моста переменного тока при изменении индуктивного сопротивления катушек I датчика, включенных в плечи мостовой схемы (рис.6). Индуктивное сопротивление катушек I изменяется с изменением положения сферического сердечника-поплавка 2, свободно перемещающегося вместе с уровнем жидкости в поплавковой камере 3 датчика. Поплавковая камера по способу сообщающихся сосудов соединяется с резервуаром 4, в котором контролируется уровень жидкости.
На рис.7 показана принципиальная схема реле уровня. Мост переменного тока образуют активное сопротивление RI, R2, R3 и индуктивные сопротивления катушек датчика LI и L2. Питание моста (диагональ питания А-В) осуществляется от трансформатора Тр1 (обмотка 4-5). Переменный резистор R2 служит для настройки нижнего уровня срабатывания реле. Напряжение разбаланса моста (измерительная диагональ С -Д) подеется на вход выпрямителя собранного на диодах Д1÷Д4.
С выхода мостиков ого выпрямителя сигнал подается на двухкаскадный усилитель, собранный на транзисторах ПП1, ПП2 и за счет дифференциала выходного реле P1 , работающий в режиме триггера. Резистор R4 и емкость С1 образуют фильтр для сглаживания пульсаций выпрямленного напряжения, кроме того, резистор R4 играет роль ограничителя базового тока транзистора ПП1. Резистор R6 и К7 образуют делитель напряжения для задания первоначального отрицательного смещения на ПП1 с тем, чтобы последний был открыт в начальный момент времени
Рис 6
Рис
7
при отсутствии сигнала, когда поплавок находится в нижнем положении и мост близок к равновесию.
Резистор R8 служит нагрузкой первого каскада усилителя. Резистор R9 образует глубокую обратную связь по двум каскадам, а резисторы R10, R11 являются делителем напряжения на входе второго каскада усилителя, причем R10, кроме того, служит для ограничения базового тока ПП2.C2 – шунтирующая емкость выходного реле для устранения эффектов взаимоиндукции. Резистор R12 и емкость СЗ служат для сглаживания пульсаций напряжения питания, подаваемого от выпрямителя - диода Д5,Д6.
В начальный монет (уровень жидкости ниже нижнего) транзистор ПП1 открыт, на его коллекторе потенциал близок к нулю, транзистор ПП2 будет закрыт, вследствие чего катушка реле Р1 будет обесточена. При повышении уровня поплавок датчика постепенно поднимается до верхнего положения, соответствующего максимально допустимому уровню. При этом растет величина разбаланса моста и на базе транзистора ПП1 уменьшается отрицательное смешение за счет роста положительного сигнала. Когда потенциал на базе ПП2 будет близок к нулю, транзистор запирается, при этом отрицательный потенциал базы ПП2. увеличивается, транзистор ПП2 открывается, и когда напряжение на его коллекторе достигнет уровня срабатывания реле Р1 последнее замыкает свои замыкающие контакты и размыкает размыкающие. При уменьшении уровня жидкости транзистора ПП1 начинает постепенно открываться за счет снижения положительного сигнала, снимаемого с мостикого выпрямителя, это приводит к снижению отрицательного потенциала на базе ПП2 и постепенному его запиранию, т.е. уменьшению тока ч коллекторной цепи. Когда падение напряжения на реле P1 снизится до уровня отпускания его контактов (напряжение отпускания реле меньше напряжения срабатывания за счет дифференциала реле), схема приходит в исходное состояние.
Состояние контактов выходного реле, в зависимости от положения уровня контролируемой жидкости, следующее. Если контролируемая жидкость находится выше верхнего уровня сбрасывания выходное реле включено, если ниже - выключено. При нахождении уровня жидкости в зоне дифференциала, выходное реле будет выключено, если уровень повышается от нижнего, и включено, если уровень понижается от верхнего.
Кондуктометрический сигнализатор уровня ESP-5O
( производство ПНР )
Сигнализатор ESP-5O предназначен для сигнализации и позиционного регулирования уровня жидкости с проводимостью более 20 •10-4 Ом/м. Применяется для сигнализации и управления уровнем воды, молока, пищевых и химические жидкостей, не вызывающих разрушения материала датчиков (сталь 12X18H9T, глазурованный фарфор, эпоксидная смола), а также не вызывающих образования диэлектрических покрытий на контактных поверхностях датчиков.
В комплект сигнализатора входят три стержневых датчика, (зонда) и электронный блок, являющийся триггерным усилителем с тремя независимыми каналами усиления.
На рис.8 показана конструкция датчика сигнализатора. Он состоит из корпуса I, для закрепления датчика на стенке или крышке резервуара, с уплотнением 2; Фарфорового изолятора 3; электрода 4, длина которого выбирается в диапазоне 100-2000 мм, в зависимости от. величины сигнализируемого уровня жидкости ;зажима 5 для электрического соединения датчика с электрическим блоком и изолирующего резинового колпачка 6.

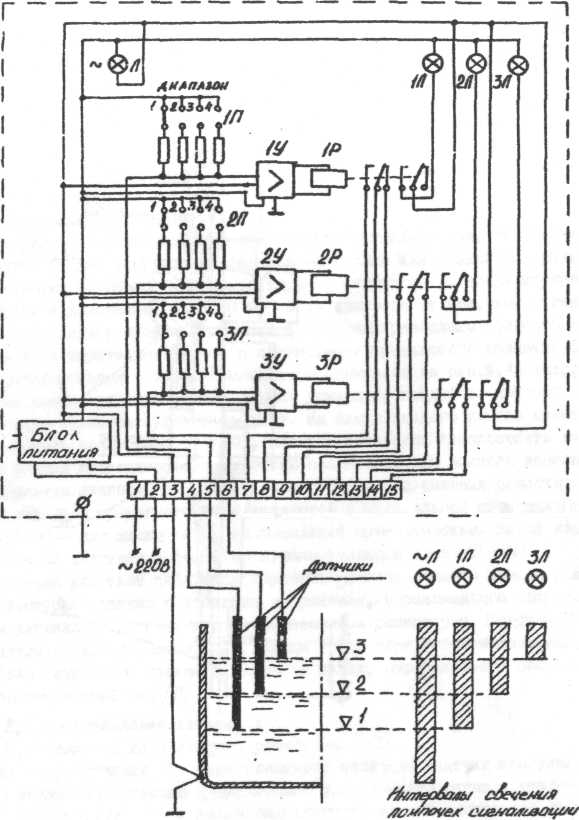

Принципиальная схема сигнализатора показана на рис.9.Электронный блок имеет три независимых канала усиления, каждый из которых подключен к соответствующему датчику. На входе каждого канала имеется переключатель диапазонов 4П ÷ ЗЛ , который позволяет приспособить систему к разным проводимостям жидкостей независимо для каждого канала. Переключатель диапазонов представляет собой набор сменных резисторов. Первый диапазон применяется для жидкостей с минимальной пр сводимостью, а четвертый - для жидкостей с максимальной проводимостью. Выход каналов усиления соединен с соответствующим выходным реле 1P ÷ ЗP.
Система работает следующим образом. На вход каждого канала усиления поступает сигнал с делителя напряжения, образованного сопротивлением датчика и соответствующим диапазонным резистором. Полученный с делителя сигнал управляет триггерным усилителем. Рабочее состояние усилителя зависит от уровня сигнала на входе, определяемого соотношением сопротивлений Rx/Rg
где Rx - сопротивление датчика ;
Rg - величина диапазонного резистора.
Падение сопротивления Rxниже некоторой величина (датчик коснулся уровня жидкости) приводит к уменьшению управляющего сигнала, отключение выходного реле Р и включению соответствующей сигнальной лампы.
Рис
8
Питание схемы осуществляется от встроенного блока питания , состоящего из понижающего трансформатора и выпрямителя.
Напряжение на электродах датчиков не более 10 В, точность обрабатывания ± 5 мм.
