12.2. Автоматизированное проектирование

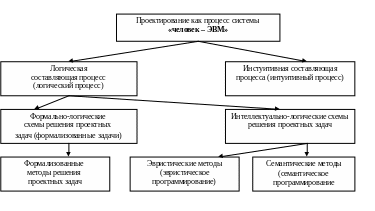

Рассматривая проектирование как творческий процесс, где во взаимодействии используются логические и интуитивные методы, его можно определить как процесс функционирования системы «человек—ЭВМ». Основные составляющие последнего представлены на рис. 12.2.
Логическая составляющая характеризуется возможностями компьютерных схем решения проектных задач и подразделяется на два типа: формально-логическую и интеллектуально-логическую.
Формально-логическая компонента проектирования предполагает творческий характер проектирования: исследовательская работа проектанта по формированию алгоритма решения задачи и его программной реализации.
Построение интеллектуально-логических схем основывается на логической компоненте мышления проектанта и на формализации интеллектуальных методов нахождения решения.
С позиции творческого функционирования системы «человек-ЭВМ» деятельность проектанта, опосредованная ЭВМ характеризуется как творчеством личности, так и процессом проектирования с использованием ЭВМ. Такой подход к проектированию называют автоматизированным.
Организационная форма применения математических методов и вычислительной техники в проектировании представляет собой систему автоматизированного проектирования (САПР). Под этим термином понимается система проектирования, в которой органично объединены творческие усилия коллектива разработчиков, возможности математических методов и ЭВМ на всех этапах проектирования с применением развитых средств программного и информационного обеспечения, позволяющих улучшить качество проектных работ и сроки их выполнения. Это достигается благодаря систематизации и совершенствованию проектного процесса, которые сопровождаются перестройкой структуры и кадрового состава проектных организаций; применению эффективных математических моделей проектируемых объектов; комплексной оптимизации принимаемых решений; улучшению информационного обеспечения разработок; автоматизации трудоемких и рутинных работ; частичной замене макетирования и натурных испытаний математическим моделированием.
Рис.8.10
САПР – сложная организационно-техническая система, представляющая собой комплекс средств автоматизации (КСА), организационно-методических и технических документов и специалистов, использующих их в процессе своей профессиональной деятельности. Согласно нормативному документу, по информационной технологии в процессе автоматизированного проектирования разрабатываются следующие виды обеспечения: техническое, программное, информационное, организационно-методическое, метрологическое, правовое, математическое, лингвистическое, эргономическое.
Проектные решения по программному, техническому и информационному обеспечению реализуют изделие в виде взаимосвязанной совокупности компонент, входящих в состав автоматизированных систем с необходимой документацией, а по остальным видам обеспечения входят в состав автоматизированных систем или их частей в качестве организационно-методических и эксплуатационных документов или реализуются в компонентах программного, технического или информационного обеспечений. Математическое обеспечение реализуют через программное или техническое обеспечение, а лингвистическое представляют в информационном или программном.
Под техническим обеспечением автоматизированной системы понимается совокупность средств управляющих воздействий, получения, ввода, подготовки, преобразования, обработки, хранения, регистрации, вывода, отражения, использования и передачи данных с конструкторской документацией по ГОСТу 2.601.
Информационное обеспечение — это совокупность системно-ориентированных данных, описывающих принятый в системе словарь базовых описаний (классификаторы, типовые модели, элементы автоматизации, форматы документации и т. д.) и актуализированных данных о состоянии информационной модели объекта автоматизации, проектирования на всех этапах жизненного цикла.
Организационно-методическое обеспечение — это совокупность документов, определяющих организационную структуру объекта проектирования и системы автоматизации, необходимой для выполнения конкретных автоматизируемых функций, а также функционирование системы в заданных условиях и формы представления ее результатов.
Под лингвистическим обеспечением понимается совокупность языковых средств для формализации естественного языка, построения и сочетания информационных единиц, используемых в этой системе при ее функционировании для общения с КСА.
Эргономическим обеспечением автоматизированных систем является совокупность взаимосвязанных требований, направленных на согласование психологических, психофизиологических, антропометрических, физиологических характеристик и возможностей человека-оператора, технических характеристик КСА, параметров рабочей среды на рабочем месте.
САПР подразделяется на подсистемы, объединяющие ряд Компонентов средств обеспечения в соответствии с их предназначением. Различают объектно-ориентированные (объектные) и объектно-независимые (инвариантные) подсистемы САПР.
Состав средств обеспечения объектных подсистем САПР завиисит от класса проектируемых объектов. Объектные подсистемы могут находить применение как на определенном этапе проектирования, так и на нескольких этапах. При этом решается ряд типовых задач с соответствующей адаптацией к требованиям каждого этапа. Примером может служить подсистема поиска оптимальных проектных решений, которая применяется как для определения рационального типа и конструктивной схемы объекта, его морфологического описания, так и для параметрической оптимизации.
Инвариантные подсистемы САПР осуществляют функции управления и обработки информации, не зависящие от особенностей проектируемого объекта. Примерами этих подсистем являются подсистемы управления САПР, диалоговых процедур, оптимизации, обработки графической информации (машинной графики), информационно-поисковых процедур. Инвариантные подсистемы служат базой для разработки объектных подсистем: необходимые компоненты средств обеспечения инвариантных подсистем наполняются «объектным» содержанием и включаются в состав соответствующих объектных подсистем. Например, объектная подсистема поиска оптимальных проектных решений строится на основе инвариантной подсистемы оптимизации, в которой находится программное обеспечение, реализующее математические методы оптимизации. В объектной подсистеме общие программы настраиваются на применение в конкретной области техники (разработке конкретных изделий и систем). При этом выбираются наиболее пригодные и эффективные методы, на основе которых строятся специальные алгоритмы и программы оптимизации.
Объектная подсистема конструирования включает в свой состав средства машинной графики, необходимые для ввода, обработки и вывода графической информации. При этом инвариантная подсистема машинной графики, позволяющая выполнять определенный набор типовых операций над графическими изображениями, дополняется прикладными программами и базой графических данных, автоматизирующими труд конструктора данного класса объектов (изделий и систем).
Структурная схема САПР представлена на рис. 13.3.
Методология автоматизированного проектирования стала активно развиваться в 60—70-х годах XX столетия. Некоторые итоги начального этапа применения САПР в авиаракетостроении были подведены в обзоре ВИНИТИ. Дальнейшее развитие САПР характеризовалось внедрением машинной графики, связанной с созданием и использованием интерактивных графических программ, которые позволили обеспечить взаимодействие проектанта и ЭВМ для решения не полностью формализованных задач и работы графической информации.
В настоящее время проектирование характеризуется широким использованием современных компьютерных технологий, базирующихся на новейших программных средствах обработки информации и компьютерной технике с высоким быстродействием и большими объемами памяти. Это позволяет осуществить проектирование сложных технических систем в САПР не только на основе формализованных (математических) моделей, но и с использованием неформализованных (или не полностью формализованных) моделей объекта. В таких
