Методика проведения работы
Длительность опыта - 40-50 мин. В течение его через равные промежутки времени (8 - 10 мин) в журналы испытаний записываются показания приборов, измеряющих температуру, давление холодильного агента, а также мощность, потребляемую компрессором. По окончании опыта по ним подсчитывают средние значения измеряемых величин.
Результаты замеров температуры
Таблица 1
Точка замера |
Значения температуры в ºС по результатам замеров |
Среднее Значение ºС |
||||
1 |
2 |
3 |
4 |
5 |
||
На всасывании в компрессор, t1’ |
|
|
|
|
|
|
Жидкость после РТО, t3’ |
|
|
|
|
|
|
Перед регулирующим вентилем, t3’’ |
|
|
|
|
|
|
Пар перед РТО, t1’’ |
|
|
|
|
|
|
Воздух в охлаждаемой камере, tкам |
|
|
|
|
|
|
Вода на входе в конденсатор, tвд1 |
|
|
|
|
|
|
Вода на выходе из конденсатора, tвд2 |
|
|
|
|
|
|
Результаты замеров давления
Таблица 2
Участок замера |
Значения избыточного давления по результатам замеров, МПа |
Среднее знач., МПа |
Давление абсолют- Ное, МПа |
||||
1 |
2 |
3 |
4 |
5 |
|||
Линия всасывания |
|
|
|
|
|
|
|
Линия нагнетания |
|
|
|
|
|
|
|
Значение потребляемой мощности по результатам замеров, кВт |
Среднее значение кВт |
||||
1 |
2 |
3 |
4 |
5 |
|
|
|
|
|
|
|
Таблица 3
Обработка результатов
1. По результатам опыта построить действительный цикл холодильной машины в i-lgP - диаграмме (цикл 1 -2-2 -3-3 -4-1 на рис.2). Для этого по данным замеров и обработки данных параметры узловых точек цикла свести в табл.4.
2. Чтобы оценить термодинамическое совершенство действительного цикла холодильной машины, нужно одновременно построить теоретический
ц икл работы холодильной машины
и обратный цикл Карно. Для построения теоретического цикла необходимо рассчитать температуры кипения, конденсации, всасывания для полученных по результатам замеров tкaм, и tВД1, (температура
переохлаждения определяется из
условия теплового баланса

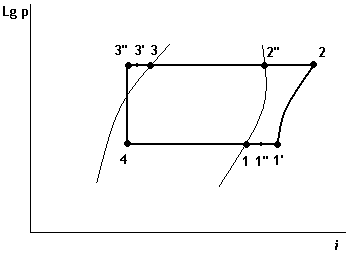

регенеративного теплообменника). Рис2, Цикл паровой компрессионной
Mетодика расчета этих температур холодильной машины
приведена в лабораторной работе №3 (см. стр. 21-22). Цикл Карно (представляющий собой две изотермы и две адиабаты) осуществляется в интервале температур tкaм, и tВД1. Результаты расчетов параметров узловых точек свести также в табл.4.
3. По диаграмме (или таблицам) определить энтальпии узловых точек и записать данные в табл.4.
4. Используя полученные данные, рассчитать удельную массовую холодопроизводительность qo, удельную объемную холодопроизводительность холодильного агента qv, действительную холодопроизводительность машины Qo. При этом коэффициент подачи компрессора вычисляется по графику (рис.3), а часовой объем, описываемый поршнями компрессора Vh - на основании технических данных компрессора по формуле:
,
где D - диаметр поршня, м; S - ход поршня, м; п - частота вращении вала компрессора, об/мин.
5. После определения действительной холодопроизводительности рассчитать стандартную холодопроизводительность машины. Величии qVCT определяется по соответствующим таблицам, коэффициент подачи компрессора в стандартных условиях λст определяется также по графику (рис.3).
6. Определить работу, затрачиваемую в данном цикле на сжатие 1кг холодильного агента.
Параметры точек циклов Таблица 4 .
Номер точки |
По данным экспериментальных замеров |
Теоретический цикл |
Цикл Карно |
|||
t, ºС |
i кДж/кг |
Т, ºС |
i кДж/кг |
t,ºС |
i кДж/кг |
|
1 |
|
|
|
|
|
|
1' |
|
|
|
|
|
|
2 |
|
|
|
|
|
|
3 |
|
|
|
|
|
|
3' |
|
|
|
|
|
|
3" |
|
|
|
|
|
|
4 |
|
|
|
|
|
|
7. Подсчитать количество теплоты, отдаваемое холодильным агентом в окружающую среду в конденсаторе.
8. Проверить, сводится ли энергетический баланс цикла.
9. Полученные в опыте результаты позволяют определить эффективность работы машины. В качестве характеристик эффективности работы машины необходимо вычислять холодильный коэффициент. Для оценки цикла Карно необходимо вычислить величины удельной холодопроизводительности qo и холодильного коэффициента εк:
и сравнить их с величинами, полученными для исследуемой холодильной машины.
10. На примере исследуемой холодильной машины проанализировать
циклы с переохлаждением холодильного агента перед регулирующим вентилем ниже температуры конденсации и без охлаждения. Подсчитать для цикла без переохлаждения холодопроизводительность q0 и холодильный коэффициент ε’б.п. по формулам

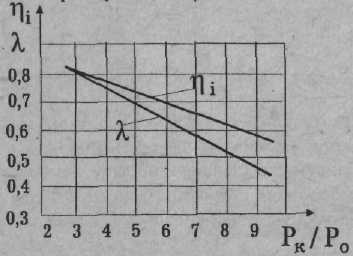

Рис.3. Зависимость коэффициента подачи
и индикаторного к.п.д компрессора от
степени сжатия
и определить их уменьшение по сравнения с величинами, полученными
для цикла исследуемой холодильной машины. Расчетные величины занести в таблицу 5.
Таблица 5 - Результаты испытаний
Циклы |
Удельная массовая холодопро-изводит., кДж/кг |
Удельная объемная холодопро-изводит., кДж/м3 |
Удельная работа сжатия
кДж/кг |
Холодиль- ный коэффици- ент |
Действительный цикл |
|
|
|
|
Теоретический цикл |
|
|
|
|
Цикл Карно |
|
|
|
|
