Содержание отчета
1. Наименование, цепь работы.
2. Построенный цикл холодильной установки на кальках, наложенных на тепловые диаграммы, с пограничными кривыми и обозначенными узловыми точками.
3. Заполненная таблица 2 параметров узловых точек цикла.
4. Анализ построенных циклов с описанием термодинамических процессов, происходящих в каждом элементе холодильной установки.
5. Тепловой расчет цикла.
Лабораторная работа 2 исследование цикла работы паровой компрессионной холодильной машины
Цель работы:
1. Провести испытания хладоновой холодильной машины.
2. Исследовать цикл этой машины.
3. Определить ее холодопроизводительность и холодильный коэффициент.
Оборудование, приборы, инструменты: хладоновая компрессионная холодильная машина, манометры, переносной потенциометр-самописец, термопары, термометр для измерения температуры в помещении, торцовый ключ для открывания всасывающего и нагнетательного вентилей.
Экспериментальная установка

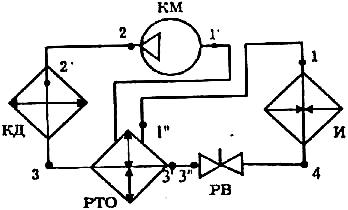

Исследование цикла компрессионной холодильной машины проводится на экспериментальной установке, созданной на основе хладоновой компрессионной холодильной машины. Схема машины приведена на рис.1.
Двухцилиндровый компрессор
засасывает дары хладона из испарителя, сжимает их и подает в конденсатор. Давление во всасывающей лини и компрессора измеряется трубчатым мановакуумметром, а температура
пара после компрессора - термопарой.
Попадая в конденсатор пары
конденсируются и охлажденная Рис.1 Схема холодильной машины
жидкость собирается в ресивере. с регенеративным теплообменником. Из ресивера жидкость через
теплообменник, где она переохлаждается, подается к регулирующему вентилю. Температура жидкости перед вентилем измеряется термопарой (хромель - копель), припаянной к жидкостному трубопроводу. Проходя через малое отверстие регулирующего вентиля, хладон дросселируется, а образовавшийся при этом влажный пар поступает в испаритель. Так как температура холодильного агента в испарителе значительно ниже температуры окружающего воздуха, то через стенки испарителя хладону передается теплота охлаждаемого воздуха в камере. Под действием теплоты хладон полностью испаряется и несколько перегревается. Измеряют температуру холодильного агента до и после испарителя с помощью термопар.
Из испарителя по теплоизолированной трубе пар через теплообменник, где он перегревается, отсасывается компрессором.
Правильное заполнение испарителя холодильным агентом обеспечивается изменением проходного сечения регулирующего вентиля, что происходит автоматически. Регулирующим параметром выступает величина перегрева паров.
Компрессор имеет регулятор давления, поддерживающий давление во всасывающей линии на заданном уровне и выключающий компрессор в случае чрезмерного повышения давления в нагнетательной линии.
