2.2.3 Логические модули. '
Логические модули применяется в устройствах дискретного действия. Они построены на трехмембранных реле, различные схемы подключения камер которых обеспечивают определенные зависимости между выходным и входными сигналами. Эти зависимости подчиняются законам математической логики (Булевой алгебры), где каждая зависимость (логическая операция) имеет определенное название. Такое выделение отдельных логических операций является удобным при построении сложных схем управления дискретного действия, так как позволяет формализовать синтез схем на основе законов Булевой алгебры.
В данной работе выполняются несколько логических операций, реализуемых на одном или двух реле. Всего данный модуль содержит три трехмембранных реле Р-3Н,аналогичных по схеме сборки, приведенной на лицевой панели модуля. Пневмоклеммы выводов расположены на панели и образуют три параллельных ряда. При выполнении логических оперения входные и выходные сигналы могут быть равны или логической единице (0,1 0,14 мПа), или логическому нулю (0-0,2 мПа). Возможные комбинации сигналов приведены в таблицах возле рисунков.

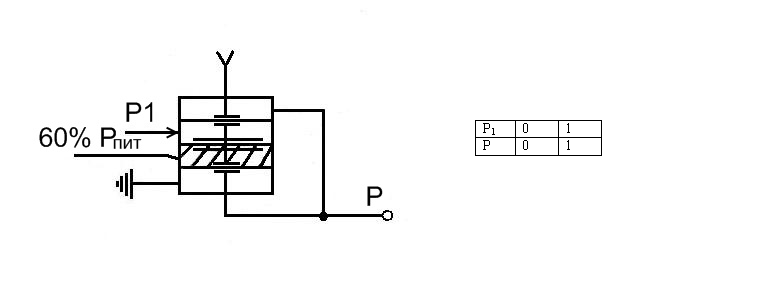

2.2.3.1 Повторение (“ДА”)-математическое обозначение операции Р= Р1 (рис. 2.5)
Рис.2.5. Повторение
Выполнение этой логической операции означает, что при подаче входного давления Р1 на выходе появляется давление Р = Р1. Действительно при подаче Р1=1 мембранный блок опустится вниз и воздух из сопла питания пойдет на выход Р=1.При входном давлении Р1=0 давление подпора обеспечивает закрытие сопла питания, при этом выходное давление Р =0.

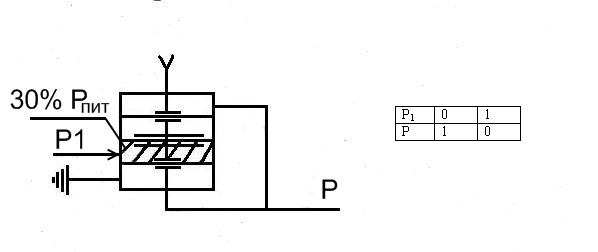

2.2.3.2 Отрицание ("НЕ") - математическое обозначение операция Р Р1 (рис. 2.6 ).
Рис. 2.6 Отрицание
При подачи входного давления Р1= 1 выходное давление падает до пуля: Р = 0. Если Р1= 0 , то
Р =1 .

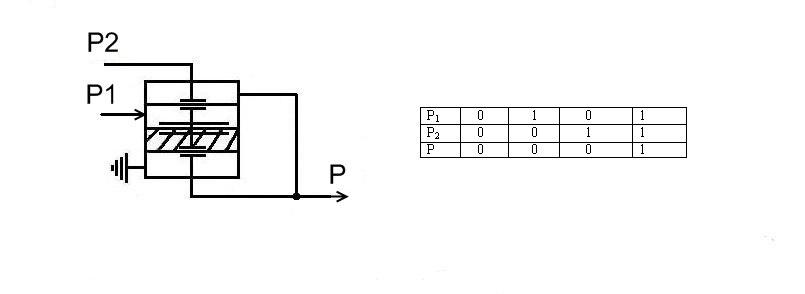

2.2.3.3 Конъюнкция ( “u”)-математическое выражение операции Р =Р1 Р2 (рис.2.7) (Допускается также обозначение Р=Р1 Р2)
При подаче различных комбинаций двух входных сигналов на выходе давление Р =1 появляется только при условии, что Р1=1 и Р2 =1 .
Рис.2.7 Конъюнция
2.2.3.4 Дизъюнкция ("ИЛИ") - математическое выражение операции
Р= Р1 Р2 (Рис.2.8)
При подаче различных комбинаций двух входных давлений выходное давление Р »1 появляется тогда, когда или Р=1 появляется тогда, когда или Р1= 1, или Р2=1, или Р1=Р2=1.
Рис.2.8 Дизъюнкция

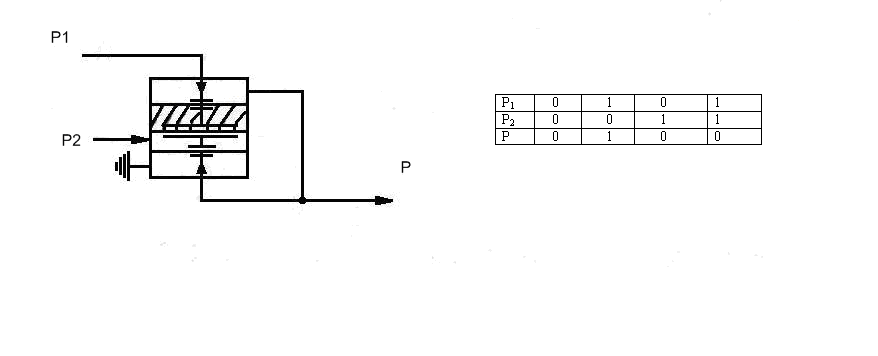

2.2.3.5 Запрет (“НЕТ”) - математическое выражение операши Р= Р1 Р2 (Рис.2.9)
При подаче различных комбинаций двух входных сигналов к трехмембранному реле выходное давление Р =1 появляется тогда, когда Р1=1 , а Р2 =0 .
Рис.2.9 Запрет

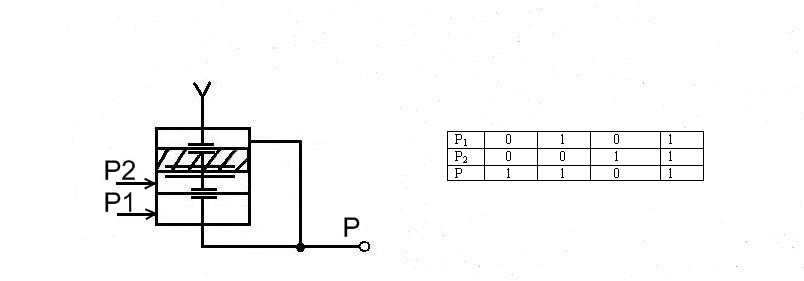

2.2.3.6 Импликация (“Если то”) - математическое выражение оперении Р=Р1 Р2.При подаче двух входных сигналов к трехмембранному реле, включенному по схеме, показанной на (рис. 2.10), если Р1= Р2 или Р1=1 , то выходное давление Р=1
Рис.2.10 Импликация
2.2.3.7 Штрих Шеффера (отрицание конъюнкции)- математическая запись операции =
Операция реализуется на двух трехмембранных реле (рис.2.11), первое из них реализует конъюнкцию, а второе-операцию отрицания. В результате на выходе элементов Р=1 во всех случаях, кроме Р1=Р2=1. Рис. 2.11 Штрих Шеффера

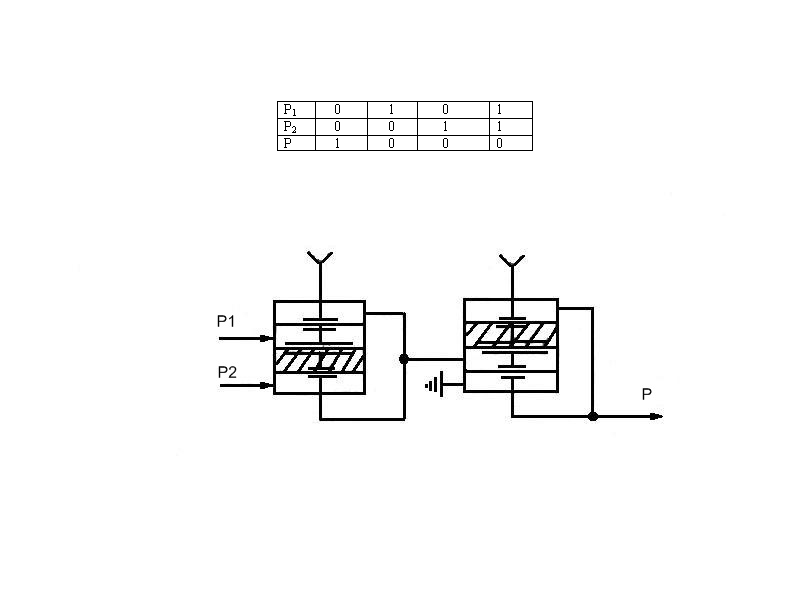

2.2.3.4 Стрелка Пирса (отрицание дизъюнкции) - математическая запись операции = .
Операция реализуется на двух трехмембранных реле (рис.2.12),первое из них реализует операцию дизъюнкции, а второе - отрицания.
В результате на выходе Р =1 только в случае, когда Р1=Р2=0
Рис.2.12 Стрелка Пирса

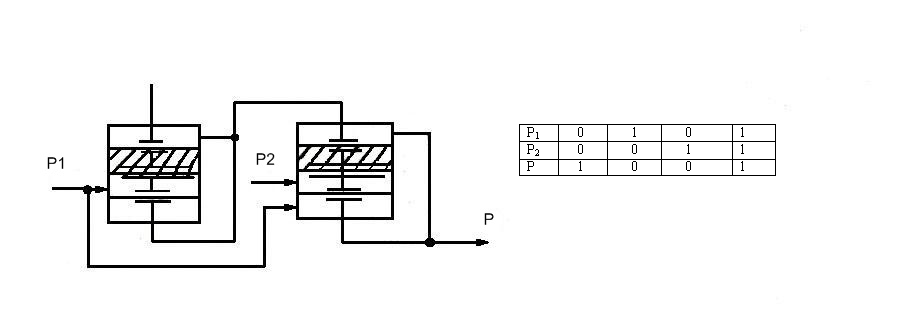

2.2.3.5 Эквивалентность, математическое выражение операции
Операция реализуется на двух трехмембранных реле (рис.2.13),
первое из них выполняет операцию отрицания, а на второе реле в верхнее сопло подано выходное давление первого репе,в две нижние камеры давление Р1 и давление Р2 . В итоге на
выходе схемы Р =1 только при условии, что Р1=Р2.
Рис.2.13 Эквивалентность
2.2.3.4 Исключение -математическое выражение операции . Операция реализуется на двух трехмембранных реле (рис. 2.14), первое из них выполняет операцию запрета, а на второе реле подастся давления Р1,Р2, выходное давление первого реле. В итоге на выходе схемы Р =1 только при условии неравенства выходных давлений .
Рис.2.14 Исключение
