2.2 Устройство и принцип работы модулей лабораторного стенда.
2.2.1 Модуль интегрирования
Модуль интегрирования (рис. 2.1) построен на мембранном сумматоре ЭС5 и RC- цепочке, состоящей из дросселя Др. и постоянной емкости ПЕ(V),охваченной положительной обратной связью.
Входные сигналы - давление воздуха Р1 и Р2 формируются соответственно редукторами РI и РII и подаются к элементу ЭС5 при включении тумблеров ПТ1 и ПТ2.

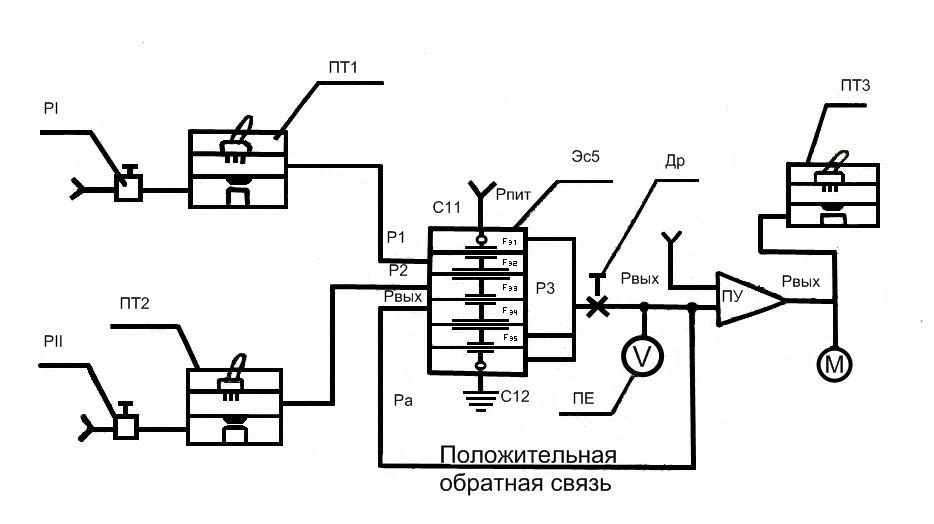

Рис. 2.1 Модуль интегрирования
В мембранном сумматоре ЭС5 алгебраически складываются четыре сигнала Р1,Р2,Рвых,Рз. Это видно из рассмотрения условия статического равновесия пятимембранного сумматора. Обычно большие и малые эффективные площади мембран равны между собой
Величина эффективной площади определяется отношением величины усилия, развиваемого мембраной, к перепаду давления на ней и зависит от площади жесткого центра мембраны. Запишем условие равновесия, действующих на мембранный блок в нижнем крайнем положении:
где Рпит - давление питания ( если мембранный блок переключается в верхнее положение, то вместо давления Рпит следует подставлять величину атмосферного давления Ра).
Учитывая, что разности , равны между собой, после преобразования получаем (2.1)
Величина расхода воздуха в единицу времени через линейный дроссель Др.
определяется перепадом давления на нем ( Рз - Рвых) и его проводимость:
Из дросселя Др. воздух поступает в емкость V,наполнение которой определяется величиной (расхода воздуха через дроссель Др. , Используя основной тазовый закон MRT=PV) при допущении, что процесс протекает при постоянной температуре (Т= const) можно записать
(2.3)
где R - газовая постоянная.
Поскольку изменение массы воздуха в емкости определяется расходом через дроссель Др., ,то ,
Отсюда
(2.4)
Подставляя (2.1) в (2.4), получаем величину выходного давления
(2.5)
Здесь - постоянная времени интегрирования модуля, настраиваемая дросселем Др.
Выходной сигнал усиливается по величине расхода усилителем мощности ПУ ускоряет процесс опорожнения емкости V. Рассмотренный интегратор можно структурно представить как апериодическое звено, охваченное единичной положительной обратной связью (рис.2.2)
Передаточная функция имеет вид: (2.6)

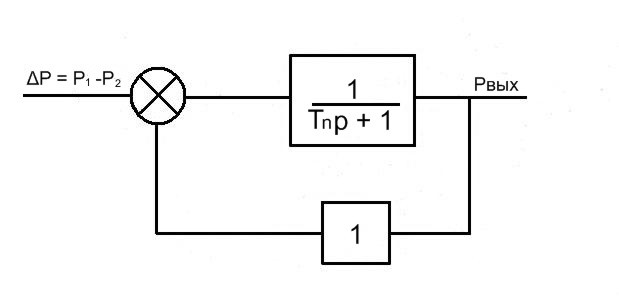

Рис. 2.2 Апериодическое звено с обратной связью.
Таким образом, при подаче в интегратор положительной разности давления (Р1-Р2)>0. Сигнал на выходе интегратора начинает возрастать от 0 до 0,1 мПа, в течение времени, определяемого настройкой дросселя Др. При подаче получается (Р1-Р2) <0 получается обратная картина - уменьшение выходного давления.
2.2.2 Модуль генератора.
На элементах УСЭППА могут быть реализованы различного рода генераторы сигналов:
линейно-возрастающего, линейно-убывающего, пилообразного и др. В данной работе исследуется генератор ступенчатых (прямоугольных) колебаний. Схема генератора (рис2.3) построена на универсальном реле 2 (Р-ЗН) типа П1Р1 переменном дросселе 3 типа П2.Д.1 и емкостиV (ПЕ)типа ПОЕ-50.
Рис.2.3 Модуль генератора
Дроссель и емкость встроены о линию отрицательной обратной связи, соединяющей выходную линию с камерой В реле. Связь является отрицательной, поскольку давление воздуха, поступающее в камеру В уменьшает выходной сигнал. Рассмотрим работу генератора. При включении генератора в линию питания и подаче опорного давления Роп от задатчика 1 в камеру Б шток с мембранами перемещается в крайнее нижнее положение, открывая сопло С1 питания в камере А и закрывая нижнее сопло С2. Связь выходной линии с атмосферой через камеру Г прекращается. В камеру В с выхода начинает поступать воздух, проходя дроссель Др. и емкость V , при этой давление Р2 в камере В начинает возрастать, скорость этого возрастания ограничена дросселей Др. и емкость V. При достижении неравенства Р2>Pоп+Рвых max
(это условие будет получено ниже), шток с мембранами перемещается мгновенно в крайнее верхнее положение, закрывая сопло в камере А и открывая сопло в камере Г. При этом питание прекращается ,и устанавливается связь камеры В с атмосферой. Давление Р2 стравливается через дроссель Др, сопло С2,камеру Г в атмосферу. При достижении выполнения неравенства Р2>Роп (это условие также будет получено ниже) шток с мембранами перемещается в крайнее нижнее положение, прекращая связь камеры В с атмосферой и формируя тем самым переход к следующему периоду колебаний. Длительность периода колебаний генератора определяется инерционностью апериодического звена, образуемого емкостью V и дросселем Др и регулируется изменением проводимости дросселя Др. Таким образом реализуются прямоугольные импульсы
( рис 2.4 ).
Такого типа, генератор применяется как отметчик времени.
Определим величину периода колебаний генератора. Из условия статического равновесия в нижнем положении мембранного блока реле можно записать
,
откуда с учетом
(2.7)
Для того , чтобы перевести шток в верхнее положение, необходимо выполнение условия
(2.8)

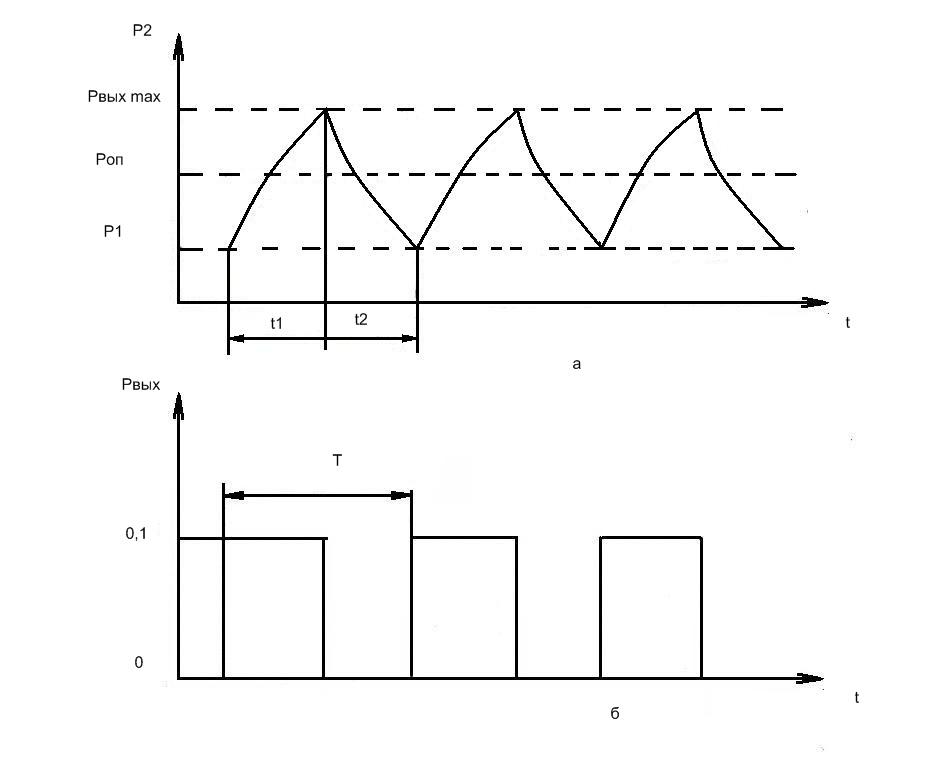

Рис.2.4 Графики функции и
Статическое условие равновесия при нахождении подвижного штока в верхнем положении имеет вид
(2.9)
Откуда .
Для перевода штока в нижнее положение необходимо выполнение условия
(2.10)
Рассмотрим закон изменения давления Р2. Основываясь на соображениях, высказанных выше (см. модуль интегрирования), можно записать
Отсюда (2.11)
Выражение (2.11) можно, использовать для определения времени наполнения камеры В, где входным давлением является Рвых ,максимальная величина которого равна 0,1 мПа:
, (2.12)
Так как давление в камере В нарастает от значения атмосферного давления Р1 до значения выходного давления Рвых = 0,1 мПа, то за время наполнения камеры давление Р2 изменяется на величину Р2 = Рвых –Р1.Интегрируя выражение (2.12),получаем
(2.13)
При опорожнении камеры В имеем ,
Отсюда
При уменьшении давления в камере В от Р2 до Р1 (атмосферного) время опорожнения
(2.14)
Период колебаний
Изменение величины давлений Р2 и Рвых показаны на (рис. 2.4)
