2.2. Конструкция калибр-скоб
Калибры для контроля валов по форме выполняются в виде кольца с внутренней цилиндрической измерительной поверхностью и в виде скобы, что предпочтительнее, так как в этом случае валы можно контролировать, не снимая их со станков во время обработки.
Калибр-скобы для контроля валов 6-го и более грубых квалитетов диаметром 3 – 180 мм изготавливаются нерегулируемыми, а до 340 мм − нерегулируемыми и регулируемыми. Нерегулируемые калибр-скобы могут быть двухсторонними (рис. 2.3, а, б) и односторонними (рис. 2.3, в, г); на рис. 2.3, б, в представлены простые листовые скобы, а на рис. 2.3, г с теплоизолирующей накладкой для исключения температурной погрешности от рук наладчика оборудования или контролера.
Регулируемые калибр-скобы можно отрегулировать на другой размер или восстановить первоначальный по мере износа вставок в пределах 6 – 16 мм, такие калибр-скобы выпускаются промышленностью в двух видах. Скоба вида 1 имеет подвижные 1 и неподвижные 2 вставки, которые стопорятся винтами 5 и 3 соответственно (рис. 2.4, а). Перемещение вставок осуществляется с помощью винтов 4; скоба снабжена теплоизолирующей накладкой 6. Для уменьшения размера подвижные вставки перемещаются с помощью винтов 4 при освобожденных винтах 5. Обратное перемещение вставок производится нажатием на них. Калибр-скоба вида 2 имеет подвижные вставки 8 и неподвижную пятку 7 (рис. 2.4, б). Размеры некоторых калибр-скоб и их условные обозначения приведены в табл. 2.2.
Т а б л и ц а 2.2
Калибр-скобы и их условные обозначения
Наименование |
Диаметр, мм |
Пример условного обозначения скобы |
Калибр-скобы нерегулируемые |
||
Односторонний двухпредельный |
10 – 100
|
Скоба 8113-0005 h9 ГОСТ 18361-73 |
3 – 100
|
Скоба 8113-0140 h9 ГОСТ 18362-73 |
|
100 – 180
|
Скоба 8113-0213 h9 ГОСТ 18363-73 |
|
Односторонний двухпредельный с пластинками из твердого сплава |
3 – 10
|
Калибр-скоба 8113-0061 h9 ГОСТ 16775-71 |
10,5 – 100
|
Калибр-скоба 8113-0270 h9 ГОСТ 16776-71 |
|
102 – 180
|
Калибр-скоба 8113-0365 h9 ГОСТ 16777-71 |
|
Калибр-скобы регулируемые |
||
Двухпредельный видов 1 и 2 |
До 100 |
Калибр-скоба 8118-0005-1 ГОСТ 2216-84 |
100 – 180 |
Калибр-скоба 8118-0020-2 ГОСТ 2216-84 |
|
180 – 220 |
Калибр-скоба 8118-0024-1 ГОСТ 2216-84 |
|
220 – 340 |
Калибр-скоба 8118-0033-2 ГОСТ 2216-84 |

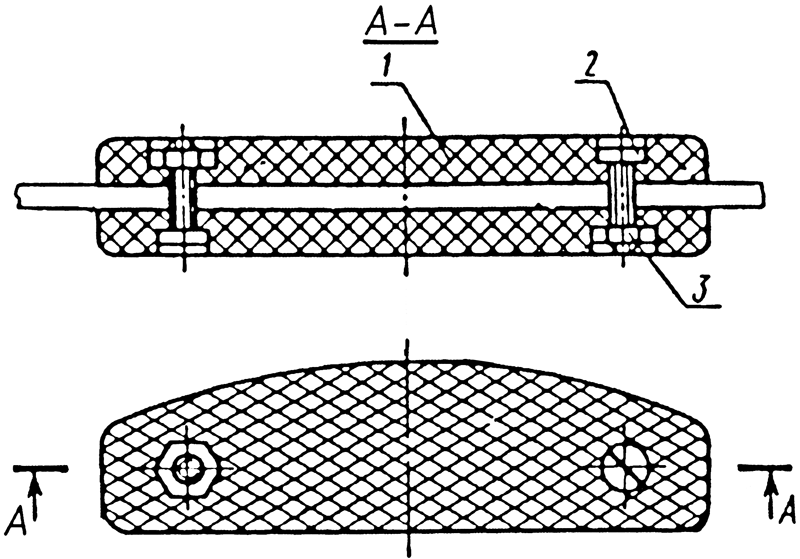

Калибр-скобы часто имеют теплоизоляционные пластмассовые ручки-накладки 1, которые устанавливаются с двух сторон на листовую скобу и скрепляются двумя винтами 2 и гайками 3 (рис. 2.5). Размеры ручек-накладок приведены в прил. 9.
а б
в г
Рис. 2.3
а б
Рис. 2.4
Рис. 2.5
