36 Рабочие вещества паровых холодильных компрессионных машин
конденсации в обоих циклах), характеризует энергетическую эффективность хладагентов в рабочем цикле холодильной машины.
Указанные в табл. 5 хладагенты, за исключением углекислоты, имеют сравнительно высокое . Углекислота является весьма несовершенным холодильным агентом. По этой причине, а также вследствие высокого давления в аппаратах углекислота как холодильный агент не приме-няется. Высокие значения для фреона-21 и фреона-11 указывают на перспективность их применения в турбокомпрессорных агрегатах.

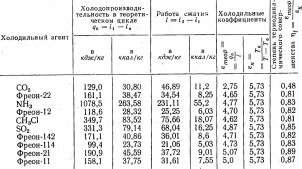

Таблица 5
Холодильный коэффициент и степень термодинамического совершенства холодильных агентов
(при , без переохлаждения жидкости)
Аммиак и фреон-12 теоретически почти равноценны, но в действи-тельном процессе второй уступает первому (на 10—12%).
§ 4. Физиологические свойства хладагентов
О физиологических свойствах холодильных агентов можно судить по данным табл. 6, в которой указана сравнительная вредность различ-ных холодильных агентов.
Степень ядовитости холодильного агента определяется тем процент-ным содержанием его в воздухе, при котором наступает смерть живот-ного. Самым опасным холодильным агентом является сернистый анги-дрид. Затем следует аммиак.
Эксплуатационные свойства аммиака, Ф-12 и Ф-22 37
Наименее вредными являются фреон-11, фреон-22 и вовсе безвредными.

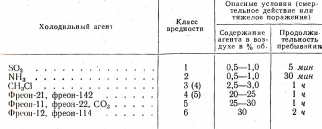

Таблица 6
Условия вредности холодильных агентов
фреон-12 и фреон- 114. Вредное физиологическое действие этих фреонов по существу объясняется лишь недостатком кислорода, вытесняемого газом.
Сернистый ангидрид в качестве холодильного агента в настоящее время не применяют из-за его вредности для обслуживающего персонала, разрушающего действия на детали машины в присутствии влаги и громоздкости установки.
Хлористый метил по своим физическим и термодинамическим свойст-вам занимает промежуточное положение среди других холодильных агентов. До появления фреонов он применялся главным образом в малых автоматизированных машинах, а теперь не применяется. Недостатками хлорметила является его вредность (накапливаясь в организме, он вызывает затем внезапную смерть) и взрывоопасность в смеси с воздухом (при содержании в воздухе по объему).
В машинах с поршневыми компрессорами, которые в данное время являются основными в холодильной технике, широкое распространение
получили три холодильных агента со средними нормальными температурами кипения – аммиак, фреон-12 и фреон-22 .
§ 5. Эксплуатационные свойства аммиака, фреона-12 и фреона-22
Аммиак имеет высокую степень термодинамического совершенства, абсолютное давление в конденсаторе аммиачной машины обычно не превышает , а в испарителе лишь при
38 Рабочие вещества паровых холодильных компрессионных машин
температуре кипения становится ниже атмосферного. Компрес-соры и теплообменные аппараты аммиачных машин имеют сравнительно небольшие размеры. Стоимость аммиака относительно невысока.
По отношению к черным металлам аммиак нейтрален, в присутствии влаги сильно действует на медь и ее сплавы, которые нельзя применять в аммиачных машинах.
Химическое воздействие аммиака на смазочные масла ничтожно, и их взаимная растворимость незначительна.
Аммиак и вода имеют высокую взаимную растворимость, что исклю-чает возможность замерзания проникающей в холодильную систему вла-ги. Проникновение влаги в систему из внешней среды все же весьма неже-лательно. Образующаяся гидроокись аммония с течением времени может влиять на режим работы машины и, кроме того, взаимодействуя со смазо-чными маслами, создавать осадок, загрязняющий холодильную машину. Влага способствует коррозии металла.
Аммиак широко применяют в одно- и двухступенчатых холодильных машинах средней и большой производительности при температурах кипения от 0 до —60° С.
Необходимо особо иметь в виду два основных недостатка аммиака. Аммиак взрывоопасен. Смесь аммиака с воздухом (11—15% об.) горит желтоватым пламенем; при более высоких концентрациях (16—25% об.) смесь при наличии открытого пламени взрывается. Аммиак очень вреден. После сернистого ангидрида он является самым вредным холодильным агентом. Аммиак вызывает сильное раздражение глаз и дыхательных путей. При вдыхании аммиака больших концентраций возможны тяжелые отравления всего организма со смертельным исходом. При эксплуатации аммиачных холодильных машин необходимо строго соблюдать правила техники безопасности.
Фреон-12 (дифтордихлорметан, ) — холодильный агент,) получивший за последние годы весьма широкое распространение. Фреон-12 обладает достаточно хорошими термодинамическими свойствами,: безвреден, не имеет запаха и невзрывоопасен.
Фреон-12 является одним из основных холодильных агентов; для крупных, средних и малых холодильных машин с поршневыми комп-рессорами. Этот холодильный агент применяется при, температурах кипения до —70° С и температурах конденсаций до +60° С. В турбокомпрессорных машинах он может быть использован и при более низких температурах кипения.
Фреон-12 особенно распространен в установках, в которых недопустим раздражающий запах и к которым предъявляются повышенные требования техники безопасности (при кондиционировании воздуха,
Эксплуатационные свойства аммиака, Ф-12 и Ф-22 39
в торговой сети, спецпроизводствах, рефрижераторных судах, бытовых электрохолодильниках и т. п.).
Необходимо учитывать следующие особенности фреона-12.
При температуре свыше 400° С происходит разложение фреона-12
с образованием вредных соединений — фтористого и хлористого
водорода и следов очень ядовитого фосгена. Поэтому применение открытого пламени в помещении фреоновой холодильной установки нежелательно.
Растворимость воды в жидком фреоне-12 очень мала, при 0° С Не более 0,006% к массе фреона. Для предохранения металлических час-тей машины от коррозии и исключения возможности замерзания воды в проходных отверстиях, особенно в регулирующем вентиле, содержание воды во фреоне не должно превышать 0,004%.
Фреон-12 химически не взаимодействует со смазочными маслами, но очень хорошо в них растворяется. Критическая температура растворимости для фреона-12 равна—45° С. При этой температуре и выше ее жид-кий фреон-12 растворяется в масле в любых количественных соотношениях с образованием однородной двухкомпонентной смеси. При более низких температурах фреон-12 имеет ограниченную растворимость и в смеси с маслом образует два расслаивающихся раствора различной концентрации. При этом слой с большим содержанием масла всплывает вверх, так как масло легче фреона. Парообразный фреон также растворяется в масле (абсорбируется им) в количествах тем больших, чем выше давление и ниже температура.
Растворенное во фреоне масло в аппаратах фреоновой холодильной маши-ны, особенно в испарителе, влияет на режим работы холодильной машины. Температура кипения смеси фреона с маслом выше температуры кипения чистого фреона (при одинаковом давлении). Поэтому при наличии масла в испарителе необходимо для получения заданных температур кипения поддерживать более низкие рабочие давления, что снижает экономичность работы холодильной машины. Масло, кроме того, увеличивает вязкость рабочего вещества и уменьшает интенсивность теплопередачи, а это приводит к увеличению металлоемкости конструкции. Для повышения хладоэнергетических показателей фреоновой холодильной машины необходимо отводить масло из испарителя.
Фреон-12 требует особой герметичности системы, так как он очень текуч и может проникать через малейшие неплотности в соединениях и даже через поры металла.
В жидком состоянии фреон-12 более чем в 2 раза, а в состоянии сухого насыщенного пара- в 5-8 раз (в зависимости от температуры насыщения) тяжелее аммиака. Во избежание больших сопротивлений в клапанах и трубопроводах и связанной с этим излишней затраты
40 Рабочие вещества паровых холодильных компрессионных машин
мощности скорости движения фреона-12 по сравнению с аммиаком уменьшают в 2-2,5 раза. Стоимость фреона-12 пока выше стоимости аммиака, но за последние годы она значительно снижена. Фреон-22 (дифтормонохлорметан, )- сравнительно новый холодильный агент, который обладает хорошими термодинамическими и эксплуатационными свойствами и получает все большее практическое использование.
В широком диапазоне температур, применяемых в холодильной технике, кривая давлений насыщения фреона-22 протекает несколько выше, чем соответствующие кривые фреона-12 и аммиака (рис. 20). Нормальная температура кипения фреона-22 составляет -40,8° С.
При температурах до —40° С, весьма характерных для предприятий пищевой промышленности, машина работает с некоторым избыточным давлением в испарительной системе.
Рис. 20. Кривые давлений насыщения для
фреона-22, фреона-12 и аммиака
В низкотемпературных машинах с малыми давлениями в испарителе имеют место высокие степени сжатия — в компрессоре. Значительное увеличение степени сжатия приводит к чрезмерно высоким температурам в конце сжатия, а также к ухудшению рабочих коэффициентов компрессора, снижению экономичности работы машины. В этом случае целесообразно перейти на работу с двухступенчатыми компрессорами.Степень сжатия в разных температурных пределах работы машины у фреона-22 по сравнению с фреоном-12 и аммиаком является наименьшей (рис. 21). Температура паров фреона-22 в конце сжатия несколько выше, чем фреона-12, и ниже, чем аммиака. Указанные свойства позволяют применять одноступенчатые машины, работающие на фреоне-22, для получения более глубоких температур охлаждения при одной и той же степени сжатия. Увеличение диапазона температур по сравнению с аммиаком составляет примерно 6—8° С.
При невысокой температуре конденсации ( ) одноступенчатые машины на фреоне-22 применяют для температур кипения до -40°С, а иногда и ниже. Машины двухступенчатые применяют для температур до —80° С.
Эксплуатационные
свойства аммиака, Ф-12 и Ф-22
По степени термодинамического совершенства, а также по величине цилиндров компрессоров и рабочих давлений нагнетательной стороны фреон-22 имеет примерно такие же показатели, как и аммиак. По срав-нению с фреоном-12 объемная холодопроизводительность фреона-22 значительно больше (примерно в 1,6 раза); компрессор, работающий на фреоне-22, значительно компактнее, чем компрессор такой же производительности, работающий на фреоне-12.
Фреон-22, как и фреон-12, не ядовит и невзрывоопасен, к металлам, за исклю-чением магниевых сплавов, нейтрален, Растворимость воды в жидком фреоне-22 в несколько раз выше, чем во фреоне-12, но все же мала.
Рис. 21. Зависимость степени сжатия для фреона-22, фреона-12 и аммиака от температуры кипения (при )
Фреон-22 хорошо растворяется н смазочном масле. Критическая темпера-тура растворимости зависит от физичес-ких свойств масла. В конденсаторе жид-кий фреон и смазочное минеральное масло смешиваются в любых соотно-шениях, так как температура конденсации обычно находится выше зоны ограничен-ной растворимости.При низких же температурах (в испарителе) жидкий фреон-22 в смеси с маслом имеет ограниченную растворимость. При этом получаются два отдельных (расслаивающихся) раствора: слой масла с примесью фреона, который находится в верхней части аппарата, и слой жидкого фреона с примесью масла — в нижней части аппарата. В низ-котемпературных установках, работающих на фреоне-22 имеется опасность замерзания масла, особенно при прохождении хладагента через регулирующий вентиль. Поэтому вопросу маслоотделения и выбора марки масла должно быть уделено особое внимание.
Фреон-22 удобен в холодильных установках, где применение токсичного хладагента недопустимо или крайне нежелательно (например в установках для кондиционирования воздуха, судовых рефрижераторных установках и т. д.).
Следует иметь в виду, что фреон-22 обладает большой текучестью. Это затрудняет применение его в крупных установках с разветвленной сетью коммуникационных магистралей.
Весьма перспективной для промышленного использования в поршневых холодильных машинах является азеотропная смесь (смесь, не меняющая своего состава при кипении) фреона-22 (48,8%) и фреона-115* (51,2%) под названием фреон-502.
Эта смесь имеет температуру кипения (более низкую, чем ее компоненты).
Объемная холодопроизводительность смеси более высокая, чем у компонентов. Смесь имеет достаточно высокие энергетические показатели, невзрывоопасна и в такой же степени нетоксична, как фреон-12.
Химическая формула фреона -115: .
