§ 5. Трехступенчатые холодильные машины
Трехступенчатые холодильные машины, работающие на аммиаке, применяют при температурах кипения порядка от —55
до —70° С.
Трехступенчатая машина может работать с тремя испарителя-ми, т. е. на три температуры кипения (при самом низком и про-
межуточных давлениях). Промежуточные давления р01, р02 и соответствующие им температуры кипения задаются потребителями холода. Если машина работает с одним испарителем (рис. 37) на одну низшую температуру кипения, то промежуточные давления могут быть выбраны исходя из одинаковых степеней сжатия в каж-дой ступени:
Небольшие отклонения промежуточных давлений от величин, определенных по уравнению (45), не приводят к существенному изменению энергетических затрат.
Циклы трехступенчатых холодильных машин аналогичны циклам двухступенчатых машин. Работа осуществляется с полным млн частичным промежуточным охлаждением, ступенчатым дрос- селированием и соответствующим отбором пара через промежуточные сосуды.
74 Многоступенчатые холодильные машины
Расчет трехступенчатой машины в методическом отношении сходен с расчетом двухступенчатой машины и заключается главным образом в определении геометрических размеров компрессоров всех ступеней и мощности, необходимой для их привода.
Кроме машины с замкнутым холодильным циклом с непрерыв-но циркулирующим одним и тем же рабочим веществом, большой интерес представляют трехступенчатые машины, работающие на углекислоте разомкнутым циклом. Такие машины применяются при производстве сухого льда по способу высокого давления. В них углекислота из второго промежуточного сосуда дросселируе-тся не в испаритель, а в льдогенератор, в котором при низком давлении образуется сухой лед (в количестве около 50% от дрос-селируемой жидкости). Эта часть углекислоты удаляется из льдо-генератора как продукт производства и в машину не возвращает-ся. Остальная углекислота (парообразная) из льдогенератора снова поступает во всасывающую линию компрессора низкого давления. Сюда же со стороны, как исходное сырье, поступает добавочная углекислота в количестве, равном весу сухого льда, образовавшегося в льдогенераторе. Исходной величиной, на основании которой рассчитывается машина, является производительность по сухому льду. При дросселировании из второго промежуточного сосуда 1 кг жидкой углекислоты в льдогенераторе образуется
(1- х1) кг сухого льда, где х1 — коэффициент парообразования при дросселировании; практически х1 = 0,55 0,57. Количество пара, всасываемого компрессором низкого давления на 1 кг сухого льда, будет равно сухого льда. Пользуясь этим соотношением, рассчитывают потоки и размеры цилиндров компрессоров всех ступеней.
§ 6. Каскадные холодильные машины
Получение низких температур с применением какого-либо одного рабочего вещества иногда оказывается невозможным или нецелесообразным даже при использовании многоступенчатых ма-шин. Вследствие близости температур замерзания (—77,9° С) и кипения при низких давлениях применение аммиака ограничено температурой —70° С. Работа при таких низких температурах кипения, кроме того, связана с образованием в испарительной системе глубоких вакуумов, что значительно снижает объемную холодопроизводительность, компрессоры нижних ступеней получаются громоздкими. Это неудобно и в эксплуатационном отношении вследствие значительного подсоса воздуха в систему из
Каскадные холодильные машины 75

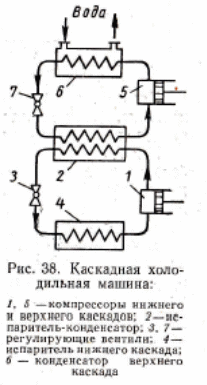

в нешней среды. Холодильные агенты высокого давления (фреон-13, фреон-23) могут обеспечить. более высокие давления на сторо-не испарителя, однако этим холодильным агентам свойственны низкие критические температуры, их использование при обычных температурах охлаждающей воды невозможно или мало эффективно.В подобных случаях целесообразно применение каскадных холодильных машин. Каскадная холодильная машина (рис. 38) представляет собой сочетание двух холодильных машин, работающих при разных температурах кипения. В каждой машине совершается свой замкнутый одно- или двухсту-пенчатый холодильный цикл при определенных значениях температур кипения и конденсации. Машины объединены одним общим теплообмен-ным аппаратом, называемым испарителем-конденсатором.
Для каждой ветви подбирают наиболее под-ходящее рабочее вещество. В нижней ветви каскада целесообразно применять холодильные агенты с низкими температурами кипения и замерзания. Это позволяет получить в испарите-лях давления, близкие к атмосферному, а также благодаря повышению теоретической объемной холодопроизводительности уменьшить размеры компрессоров. Соответственно может быть сниже-на мощность, расходуемая на трение, которая в низкотемпературных агрегатах но отношению к общему расходу мощности довольно велика. Рабочее вещество нижнего каскада может обладать невысокой критической температурой, так как конденсация в этом каскаде осуществляется не водой, а в испари-теле-конденсаторе при сравнительно низкой температуре, созда-ваемой кипящим холодильным агентом верхней цент каскада.
Для верхней ветви более удобны холодильные агенты среднего давления, обычно применяемые в одноступенчатых машинах,-аммиак, фреон-12, фреон-22. .
Каскадные холодильные машины с одним рабочим веществом не применяют вследствие их малой экономичности по сравнению с обычными многоступенчатыми машинами. Распространение полу-чили каскадные холодильные машины, работающие на фреоне-13 в нижней ветви каскада (одноступенчатый цикл) и фреоне-22 в верхней ветви (двухступенчатый цикл). Расчет каскадных холо-дильных машин ведется по задаваемой холодопроизводительности нижней ветви каскада.
