104 Конструкции компрессоров паровых холодильных машин

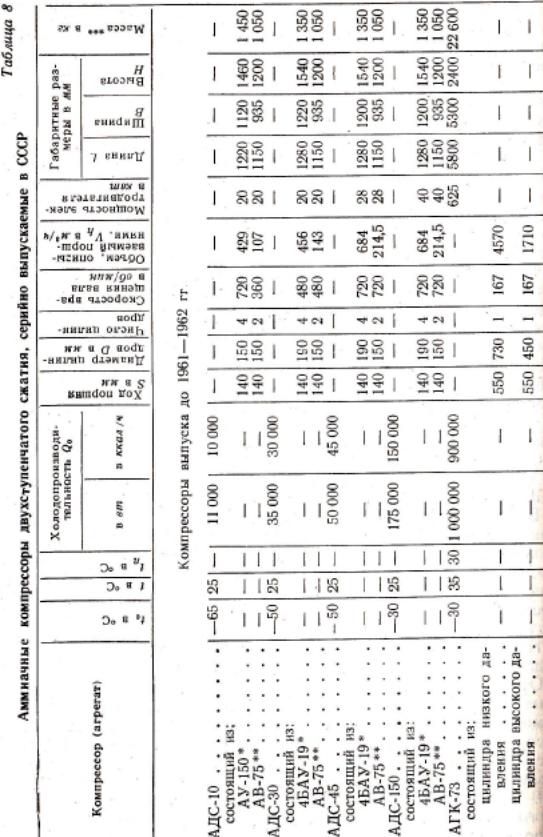

Поршневые компрессоры 105

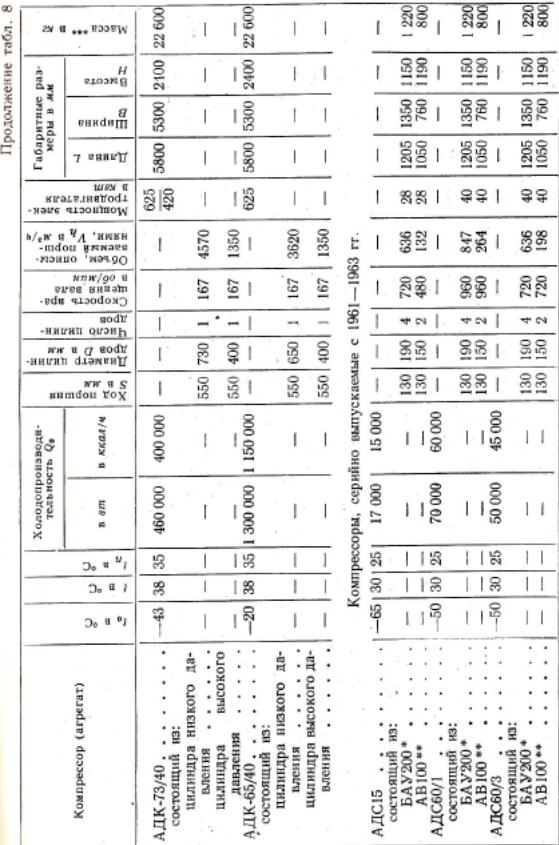

106 Конструкции компрессоров паровых холодильных машин

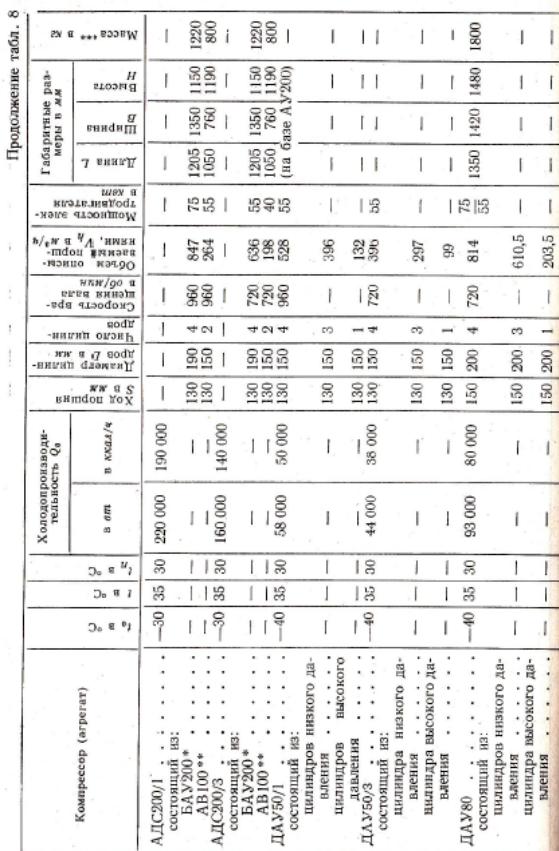

Поршневые компрессоры 107
108 Конструкции компрессоров паровых холодильных машин
одноступенчатых компрессоров (схема компаунд). Новые двухступенчатые горизонтальные крейцкопфные компрессоры ДАОНЗ5О и ДАО550 строят на общей базе с оппозитными одноступенчатыми

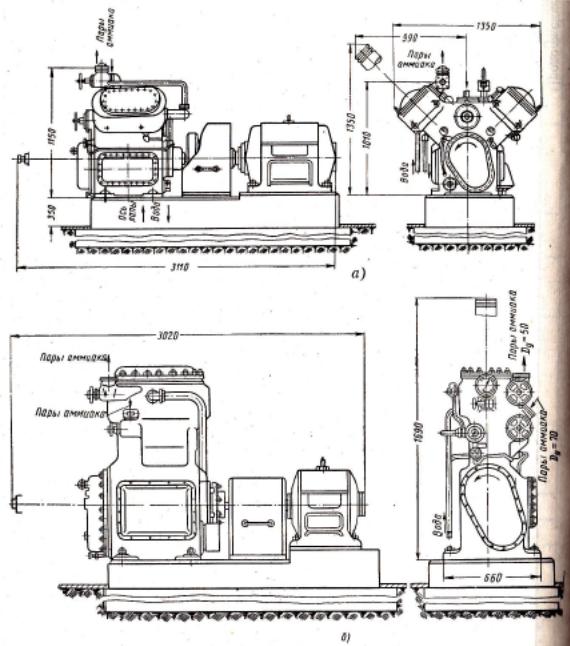

Рис. 61. Компрессоры низкого (а) и высокого (б) давления с непосредственными приводами от электродвигателей в агрегате АДС200/1:
а — компрессор БАУ200; б — компрессор АВ100
компрессорами типа АО со встречным движением поршней, Эти комп-рессоры более производительны и экономичны, чем ранее выпускавши-еся двухступенчатые тихоходные горизонтальные компрессоры типа компаунд.
Поршневые компрессоры 109

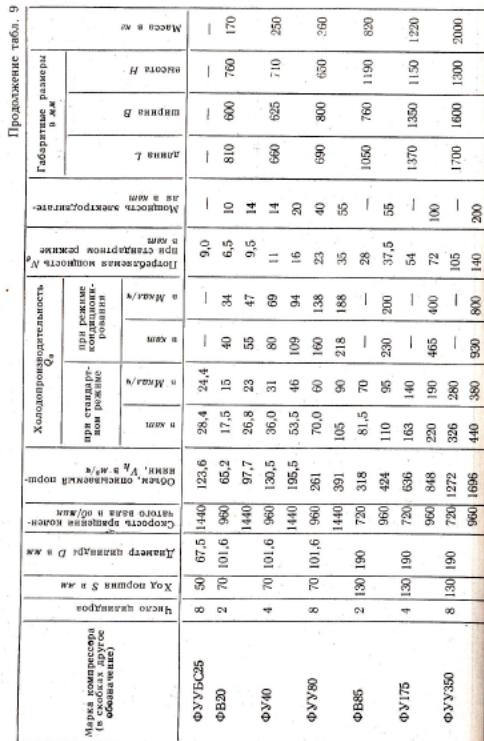

Фреоновые компрессоры. Широко распространены компрессоры, работающие на фреоне-12 (табл. 9).

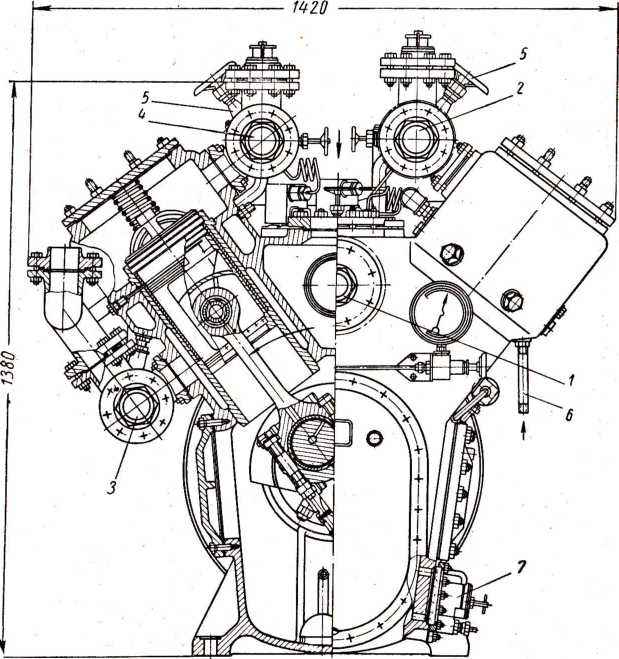

Рис.
62. Двухступенчатый У-образный прямоточный
четырехцилиндровый компрессор ДАУ80
с цилиндрами низкого и высокого давлений
одинакового диаметра:
1-всасывающий вентиль низкого давления; 2 — нагнетательный вентиль низкого давления; 3 — всасывающий вентиль высокого давления; 4 — нагнетательный вентиль высокого давления; 5 — пусковые байпасы; 6 — патрубок к водопроводу; 7 — масляный фильтр
Конструкция этих компрессоров сходна с конструкцией аммиачных бескрейцкопфных компрессоров; но эти компрессоры имеют некоторые особенности, обусловленные свойствами фреона-12.
При одинаковой холодопроизводительности цилиндры фреоновых компрессоров по размерам больше, чем цилиндры аммиачных.
110 Конструкции компрессоров паровых холодильных машин
Поршневые компрессоры 111
112 Конструкции компрессоров паровых холодильных машин
Поршневые компрессоры 113
Это объясняется разными значениями теоретической объемной холодопро-изводительности кдж/м3, которая для фреона-12 приблизительно в 1,6 раза меньше, чем для аммиака.
Парообразный фреон-12 при одинаковых температурах насыщения приме-рно в 5—8 раз тяжелее аммиака; вязкость его также выше. Это может выз-вать значительные сопротивления в трубопроводах и клапанах в случае прохождения фреона с такой же большой скоростью, которая допускается в аммиачных машинах. С учетом увеличения (в 1,6 раза) объема пара, циркулирующего во фреоновой машине, и уменьше-ния (в 2,5 раза) скорости движения фреона диаметры трубопроводов увеличивают приблизительно в 2 раза. Также значительно должны быть увеличены и проходные отверстия клапанов. Это находит соответствующее отражение в конструкции фреоновых компрессоров.
Фреон-12 имеет сравнительно низкую температуру в конце сжатия, что позволяет изготовлять фреоновые компрессоры без охлаждающих водя-ных рубашек. При температуре кипения -15° С, всасывания -10° С и конденсации 30° С температура фреона-12 в конце адиабатного сжатия составляет всего лишь 45° С, в то время как при работе на аммиаке при тех же условиях она составляла бы около 105° С Большинство фреоновых компрессоров имеет воздушное охлаждение (верхняя часть цилиндра и крышка компрессора снабжены охлаждающими ребрами).
Прямоточные фреоновые компрессоры выпускают только большой производительности. По старой градации к ним относятся компрессоры блок-картерной конструкции ФВ-12 и ФУ-25 с ходом поршня S = 80 мм, а так-же компрессоры большей производительности с ходом поршня S = 140 мм.
В новой градации прямоточными являются только наиболее крупные двух-, четырех- и восьмицилиндровые компрессоры ФВ85 (рис. 63), ФУ175 и ФУУ350. Все они блок-картерные и построены на одной базе с ходом поршня S = 130 мм. Эти компрессоры быстроходны (п = 720 960 об/мин). Компрессоры имеют ложные крышки и водяное охлаждение цилиндров. Металлоемкость новых фреоновых компрессоров снижена приблизительно в 1,5 раза по сравнению с компрессорами прежних марок.
Непрямоточные фреоновые бескрейцкопфные компрессоры (верти-кальные и У-образные) выпускают в широком диапазоне холодопроиз-водительности от 100 до 85000 ккал/ч. Эти компрессоры комплектуют совместно с конденсаторами (компрессор- конденсаторные агрегаты). По способу уплотнения вала различают три типа непрямоточных компрессоров с сальниковым уплотнением коленчатого вала, бессальниковые и герметичные.
Непрямоточный компрессор ФВ-0,7/1,5 (2ФВ-4)- с сальниковым уплотнением (рис. 64). Он предназначен для холодильных
