§ 3. Расчет двухступенчатой машины
Рассчитаем двухступенчатую машину, работающую на аммиак по схеме (см. рис. 34) с полным промежуточным охлаждением
Расчет двухступенчатой машины 69
пара и двухступенчатым регулированием жидкости.

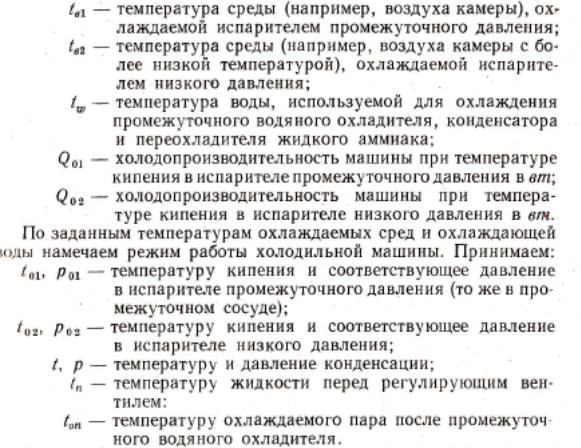

Исходными данными для расчета машины являются:
Температуры t01, t02, t, tn принимают (см. § 1 гл. IV) с учетом необходимых температурных перепадов между холодильным агентом и охлаждаемой средой ( испарителя) и водой ( конденсатора и переохладителя). Температура пара ton примерно на выше температуры поступающей холодной воды.
Для повышения экономичности холодильной машины желательно, чтобы степени сжатия в компрессорах низкого и высокого давления мало отличались. При работе холодильной машины на одну температуру кипения t02 расчет машины выполняют в предположении, что степени сжатия в компрессорах низкого и высокого давлений одинаковы,
По намеченному режиму работы строим рабочий цикл и определяем энтальпии аммиака в характерных точках цикла (кдж/кг).
Затем находим:
количество аммиака, циркулирующего через испаритель низ ціно давления (то же — компрессор низкого давления):
70 Многоступенчатые холодильные машины
Холодильная машина с пароструйным прибором 71
По величинам подбирают количество и марки комп-рессоров для обеих ступеней.

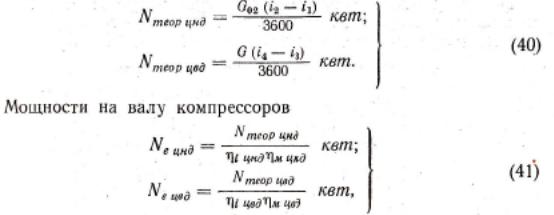

Теоретические мощности электродвигателей для привода комп-рессоров
где — значения индикаторного и механического к. п. д. компрессоров низкого и высокого давления (см. гл. V).

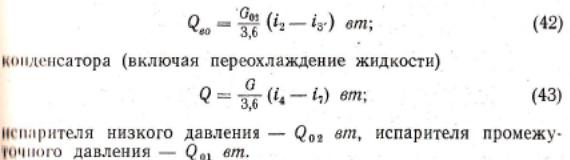

Тепловые нагрузки:
водяного охладителя пара
Двухступенчатую машину со змеевиком для переохлаждения жидкости в промежуточном сосуде рассчитывают таким же обра-зом. Применение змеевика не вносит изменений в размеры комп-рессоров и тепловые нагрузки аппаратов. Тепловая нагрузка звее-вика промежуточного сосуда может быть определена по полной разности энтальпий в точках 3' и 3:
§4. Холодильная машина с пароструйным прибором
В некоторых случаях холодильная нагрузка при низкой темпера- туре кипения бывает незначительна по отношению к общей холо- допотребности; иногда нагрузка может быть временной, неравно-ерной (наличие пиковых тепловых нагрузок). Рассчитанные при-менительно к таким условиям обычные двухступенчатые
72 Многоступенчатые холодильные машины
машины используются недостаточно рационально. Более удобны-ми в подобных случаях являются двухступенчатые машины с использованием в качестве поджимающего компрессора парост-руйного прибора (рис. 36).
Рис.
36.
Двухступенчатая холодильная машина
с пароструйным прибором:
1 — компрессор; 2 — конденсатор; 3 и 4 — регулирующие вентили; 5 — промежуточный сосуд; 6 — испаритель; 7 — сопло пароструйного прибора; 8 — приемная камера; 9 — диффузор.
пользуется пар высокого давления, отбираемый после компрессора. Рабочий пар, расширяясь в сопле от давления р до давления р02, приобретает высокую скорость (350—400 м/сек). Струя пара захватывает в приемной камере пар низкого давления, поступаю-щий сюда же из испарителя. Поток устремляется в камеру смеше-ния, где скорость выравнивается, и затем переходит в диффузор. Здесь кинетическая энергия струи преобразуется в потенциальную энергию и давление смешанного пара повышается. Пар повышен-ного давления из диффузора поступает во всасывающую линию компрессора, где соединяется с паром из промежуточного сосуда. После сжатия в компрессоре часть пара высокого давления нап-равляется в конденсатор, а другая часть, как отмечалось, в паро-струйный аппарат. Жидкость из конденсатора циркулирует обыч-ным порядком через регулирующие вентили, промежуточный сосуд и испаритель.
Холодильный коэффициент машины с пароструйным прибором ввиду низкого значения к. п. д. прибора меньше холодильного
Трехступенчатые холодильные машины 73
коэффициента двухступенчатых машин. Сравнительный перерасход электроэнергии составляет примерно 25%. Однако пароструйный прибор очень прост по конструкции, дешев, не требует наб-людения во время работы. Для кратковременного получения холо-да применять машины с пароструйным прибором целесообразно.
