§ 2. Ротационные компрессоры
Различают два наиболее характерных типа ротационных компрессоров, применяемых в холодильной технике: компрессоры с катящимся ротором — поршнем и компрессоры с вращающимся ротором (пластинчатые). Основные детали ротационных компрессоров (рис. 69): неподвижный цилиндр-статор, катящийся или вращающийся поршень-ротор, пластины, вал привода ротора и клапаны.
В компрессоре с катящимся ротором расположенный эксцент-рично по отношению к оси цилиндра поршень-ротор приводится в движение эксцентриком центрального вала, размещенного в кор-пусе цилиндра. Диаметр поршня меньше диаметра цилиндра. При вращении эксцентрика поршень не вращается, но, все время нахо-дясь в соприкосновении с внутренней поверхностью цилиндра, катится по ней, образуя пространство серповидного сечения. Это пространство, заключенное между цилиндром и поршнем- ротором, разделено пластиной на всасываю-
Ротационные компрессоры 121
щ ую и нагнетательную полости. По мере приближения ротора к верхнему положению всасывающая полость увеличивается. Пар из испарителя постепенно заполняет ее через отверстия в цилиндре, расположенные вблизи от разделяющей пластины. В это же время ротор сжимает пар в нагнетательной полости и затем через нагнетательный клапан вытесняет его в конденсатор.
За один оборот эксцентрикового вала совершается полный цикл работы компрессора: всасывание пара, сжатие и нагнетание его в конденсатор.
Отечественная промышленность производит ротационные холодильные компрессоры с катящимся поршнем марки РКФ-0,9 (рис. 70), предназначенные для установок холодопроизводительностью при стандартных условиях 1050 вт (~900 ккал/ч).С

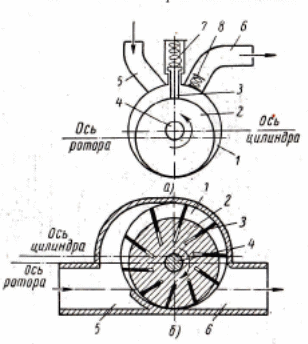

Рис. 69. Схемы ротационных компрессоров:
оздаются также новые компрес-соры этого тина большей холодопро-изводительности.Фирма Эшер Фисс (Швейцария) выпускает компрессоры с катящимся ротором типа Ротаско объемной производительностью от 10 до 2800 .
Компрессоры с катящимся поршнем по энергетическим показателям близки к современным поршневым компрессорам. Эти компрессоры отличаются небольшой работой трения, имеют небольшие габаритные размеры и металлоемкость, хорошо уравновешены и удобны для размещения на верхних этажах зданий и на транспортных установках при отсутствии фундаментов.
В компрессоре с вращающимся ротором (пластинчатом) эксце-нтрично расположенный в цилиндре ротор-поршень вращается вокруг своей оси. В роторе сделаны радиальные или наклонные прорези, в которых размещены скользящие пластины, прижимаемые при вращении к поверхности цилиндра действием центробеж-ной силы. Благодаря наличию указанных пластин обеспечивается всасывание и сжатие пара. Эти компрессоры отличаются легкос-тью запуска, так как пластины-лопатки занимают рабочее положе-ние лишь после достижения ротором определенного числа оборотов.
122 Конструкции компрессоров паровых холодильных машин
При одинаковых размерах цилиндра и числе оборотов объемная производительность более чем в 2 раза выше объемной производи-

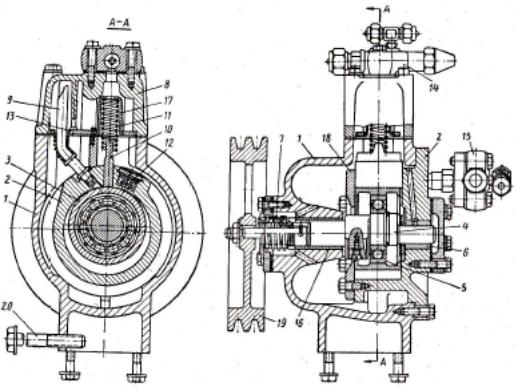

Рис. 70. Сальниковый ротационный фреоновый компрессор РКФ-0,9 с катящимся поршнем:
1 — корпус компрессора; 2 — цилиндр; 3 — ротор; 4 — эксцентриковый вал; 5 — шариковый подшипник; 6 — бронзовая втулка цилиндра; 7 — сильфонный сальник; 8 — головка компрессора; 9 — всасывающая трубка; 10 — лопасть; 11 — пружина лопасти; 12 — нагнетательный клапан; 13 — крышка маслоотделителя; 14 — всасывающий запорный вентиль; 15 — нагнетательный вентиль; 16 — бронзовая втулка корпуса; 17 — опорный стакан пружины; 18 — крышка цилиндра; 19 — маховик; 20 — натяжной болт
тельности компрессоров первой группы (с катящимся ротором). Пластинчатые ротационные компрессоры удобны, когда требуется переме-щать большие объемы пара при умеренных отношениях давлений нагнетания и всасывания. Нередко их используют в качестве поджимающих компрессоров в низкотемпературных установках. Ротационные компрессоры надежны в эксплуатации и просты в обслуживании вследствие небольшого числа движущихся частей, отсутствия всасывающих клапанов, более спокойной работы при влажном ходе.
В Советском Союзе освоено производство крупных пластинчатых ротационных компрессоров, предназначенных для работы
Ротационные компрессоры 123
124 Конструкции компрессоров паровых холодильных машин

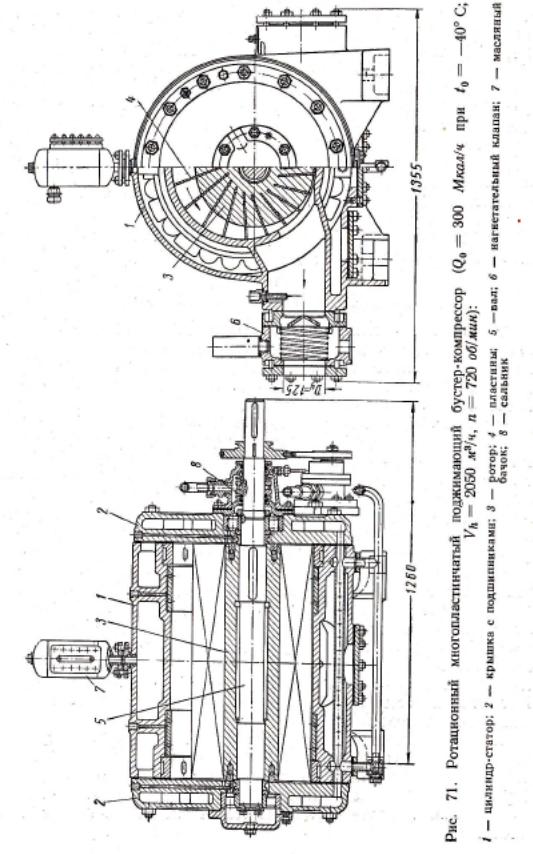

при низких температурах кипения. Например, серийно выпускаемый ротационный аммиачный компрессор РАБ-300 (рис. 71) имеет расчетную холодопроизводительность при работе в качестве ступени низкого давления в двухступенчатой установке с температурами
. Этот компрессор может работать и на более низкие температуры (до—60° С). В компрессоре РАБ-300 удельный расход металла составляет (при ) 9,6 кг на 1000 ккал/ч холодопроизводительности, а в бустер-компрессоре 4БАУ-19 в расчете на те же условия работы — свыше 30 кг на 1000 ккал/ч холодопроизводительности.
Вопросу создания новых типов ротационных компрессоров уделяется большое внимание.
