- •1.Общий раздел.
- •1.1 Введение.
- •1.2 Выбор модели конвейерной линии
- •1.3 Определение характера производства.
- •1.4 Характеристика сплава и требования к детали.
- •1.5 Анализ конструктивных особенностей детали
- •2. Расчетный раздел
- •2.1 Выбор способа изготовления отливки.
- •2.2 Выбор положения отливки в форме и поверхности её разъёма
- •2.3 Назначене припусков на механическую обработку, формовочных уклонов и усадки сплавов
- •2.4 Расчёт массы отливки
- •2.5 Питание отливки. Технологические коэффициенты и их расчёт.
- •2.6 Подвод расплава в форму и расчёт элементов литниковой системы
- •2.7 Расчёт модельной остнастки.
- •2.8 Выбор формовочных и стержневых смесей.
- •2.9 Крепление полу форм и его обоснование
- •2.11 Назначение вида и режима термообработки.
- •2.12 Виды брака и меры их предупреждения.
- •Список литературы
1.4 Характеристика сплава и требования к детали.
Деталь «Стойка» изготовляется из сплава сталь 35Л-I, химический состав которой регламентируются ГОСТом 977-88 и приведены в таблице 2.
Таблица 2 - Химический состав стали
Марка стали |
Массовая доля элементов, % |
||||
Улерод |
Марганец |
Кремний |
Фосфор |
Сера |
|
Не более |
|||||
35Л –I |
0,32 – 0,40 |
0,45 – 0,90 |
0,20 – 0,52 |
0,035 |
0,035 |
Примечание: Массовая доля фосфора и серы приведены для основного процесса плавки.
Деталь «Стойка» в процессе эксплуатации испытывает незначительные статические нагрузки , поэтому к ней предъявляются следующие требования:
геометрические размеры и конфигурация детали должны соответствовать чертежу № Д101188-5;
припуски на механическую обработку должны быть назначены согласно ГОСТу 26645-85 ;
химический состав отливки должен соответствовать ГОСТу 977-88;
отклонения по массе не должны превышать 3,0% согласно ГОСТа 26645-85;
допустимые отклонения линейных размеров на сторону не более 4.4 мм;
неуказанные литейные радиусы 15мм.
1.5 Анализ конструктивных особенностей детали
Деталь «Стойка» по чертежу № Д101188-5 имеет габаритные размеры 692 600 435 мм и массу детали 265 кг.
Деталь выполняется из стали 35Л-I, которая обладает следующими литейными свойствами: низкой коррозионной стойкостью, удовлетворительной жидкотекучестью, незначительной ликвацией по сере и фосфору, малой склонностью к образованию литейных трещин, хорошей свариваемостью, ручной дуговой,автоматическай дуговой сваркой в среде защитных газов и электрошлаковой сваркой, после которой необходим подогрев и последующая термообработка, а также имеется незначительная склонность к образованию усадочной пористости.
По конструктивному исполнению и типовому перечню «Стойка» относится к третьей группе – отливки средней сложности.
Отливка коробчатой формы.
Наружные поверхности прямолинейные и криволинейные с наличием:
усиливающих ребер 2 шт δ=25мм и 2 шт δ=20мм;
фланцевой поверхности 600400 мм с 4мя отверстиями 3540 мм с расточкой до 65 мм на глубину 2 мм;200172,5 мм с 4мя отверстиями под резьбу М1636мм с росточкой до 19мм на глубину 17 мм;
полумуфты 125172,5мм с росточкой до 142 мм;
углубления 1801225 мм;
выступающей части δ=35мм.

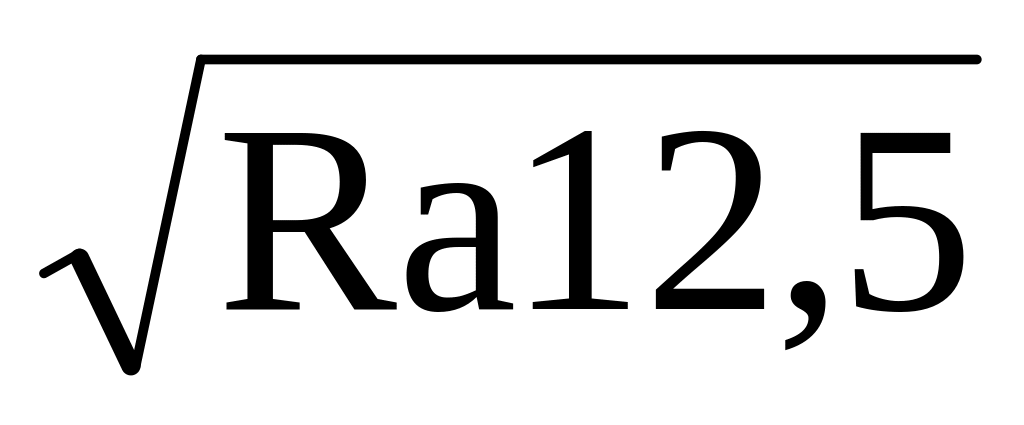

Поверхности механически обрабатываются с трех сторон со степенью шероховатости , .
В конструкции детали имеет место разнотолщинность δ1 =25 мм, δ2 = 40мм, δ3=80 мм, δ4 =60 мм, δ5 =20 мм, δ6 =15мм, δ7 =27,5мм, δ8 =10мм, δ9 =25мм, δ10 =400мм с преобладающей толщиной δ=60мм, а таккже предусмотрены плавные переходы от одной поверхности к другой R=40 мм, R=15 мм, R=25 мм, R=50мм, R=20мм.
Согласно анализа конструкции детали литейных свойств стали можно сделать вывод, что «Стойка» является технологической для изготовления её литейным способом.
