- •Оглавление.
- •6.Охрана труда………………………………………………………………………………….……………54 Введение.
- •1. Сведения о предприятии.
- •2. Технические материалы, характеризующие базовое изделие.
- •Технические характеристики термопластавтомата
- •Технические характеристики участка пластмасс
- •1.Требование к полам:
- •2. Требования от
- •Применение детали «Глазок»
- •Технологическая инструкция
- •1.Оборудование, оснастка, инструмент.
- •2Материалы
- •3 Общее положение
- •4 Подготовка термопластавтомата к работе
- •5 Изготовление отливок в режиме «полуатомат»
- •6 Изготовление отливок с закладной арматурой
- •7 Изготовление отливок в режиме «автомат»
- •8 По окончании работы литейщику необходимо:
- •9 Аварийная остановка
- •10 Требования безопасности труда
- •Приложение а
- •Приложение б
- •3. Технические материалы, характеризующие изделия ассортиментной программы.
- •4. Новые конструкторско-технлогические решения.
- •5.Охрана окружающей среды.
- •Ответственность за нарушение требований охраны труда
- •Правила и инструкции по охране труда
- •Организация работы с персоналом по охране труда
- •Аттестация рабочих мест по условиям труда

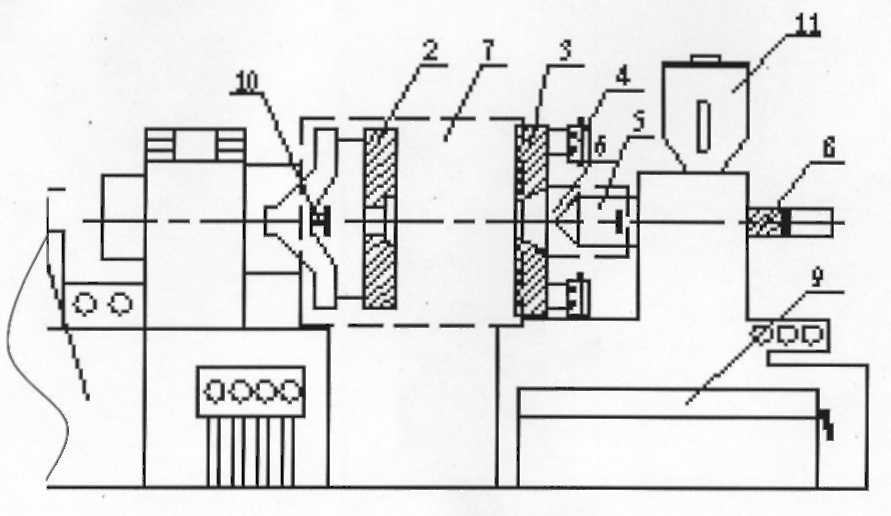

Приложение а
(основное) Схема основных узлов машины ЛПД "KUASY"
Маслобак.
Подвижная плита.
3: Неподвижная плита.
Регулировка расстояния между плитами.
Сопло.
Защитное ограждение пространства сопла.
Защитное ограждение пространства формы.
Регулировка объема впрыска.
Пульт управления машиной.
Регулировка хода выталкивателя
Бункер со смотровым окном
Приложение б
(справочное)Схема организации рабочего места
5
1. Машина для литья под давлением модели "KUASY".
2. Лестница для загрузки материала в бункер машины.
3. Рабочая площадка Н=1О0...20О мм.
4. Стол для инструмента.
5 Лестницы для засыпки материала в бункер ТПА.
Э17.00.000 (для KuASy 9000/1250)
Э626.00.000 (для KuASy 410/100)
Э627.00.000 (для KuASy 630/160)
Э628.00.000 (для KuASy 1400/250; 1800/400)
3. Технические материалы, характеризующие изделия ассортиментной программы.
ООО «Ростовский Литейный Завод» предлагает:
1. Изготовление отливок для различных отраслей:
отливки на с/х технику
отливки для грузовых авто и прицепной техники
отливки для отрасли РЖД
отливки для строительства и ЖКХ
отливки на заказ
2. Проектирование заготовок по чертежам деталей.
3. Разработку технологических процессов по литейному производству.
4. Проектирование и изготовление модельной оснастки и пресс-форм.
5. Некоторые виды механической обработки заготовок.
Производство
Отливки для грузовых авто и прицепной техники
- отливки для ступиц различных типов автомобилей и прицепов к ним;
- отливки для гидравлических цилиндров;
- отливки для корпусов выжимных подшипников и др.
Производство
Отливки для строительства и ЖКХ
- люки различных типов и назначений;
- ливневые решетки;
- половые плиты для производственных помещений;
- плиты перекрытия;
- колосники;
- заглушки;
- пробки;
- дверцы;
- рамки;
- ниппеля и др.
Производство
Отливки на заказ
«Ростовский литейный завод» изготавливает отливки по индивидуальным чертежам заказчика. Возможности предприятия позволяют охватить весь цикл производства (проектирование и изготовление оснастки, проектирование и производство отливок, механическая обработка). Также имеется возможность изготовления продукции на оснастке заказчика.
Вес отливок, изготавливаемых на заказ, может варьироваться от 100 г до 80 кг.
Наши потребности:
Снабжение
Группы материалов
Наименование
Характеристики
Металлы
Чугун литейный Л5
гр.II-III, кл. А,Б кат. 1-2 с массовой долей углерода 3,9-4,4 ГОСТ 4832-95
Чугун литейный Л6
гр.II-III, кл. А,Б кат. 1-2 с массовой долей углерода 3,9-4,4 ГОСТ 4832-95
Чугун литейный титаносодержащий Л3-Т; Л4-Т
ТУ 14-2Р-311-95
Алюминиевый сплав АК9
ГОСТ 1583-93
Алюминиевый сплав АК9ч
ГОСТ 1583-93
Алюминиевый сплав АК12ч
ГОСТ 1583-93
Металлолом
Лом стальной категории 1А
ГОСТ 2787-75
Лом стальной категории 2А
ГОСТ 2787-75
Лом стальной категории 4А
ГОСТ 2787-75
Стальные пакеты 8А
ГОСТ 2787-75
Лом чугунный категории17А
ГОСТ 2787-75
Кокс
Кокс литейный КЛ-1,
КЛ-2
Кл. 60мм и более
ГОСТ 3340-88
Ферроматери-алы
Ферросилиций
ФС45
ГОСТ 1415-93
Ферромарганец
ФМн70
ГОСТ 4755-91
Ферротитан
ФТи35С7
ГОСТ 4761-91
Химия
Состав модельный
восковой Р-3Н
ТУ 0255-002-51570957
Силикат калиево-натриевый растворимый
ТУ 5921-002-00287645-97
Спирт изопропиловый технический
ГОСТ 5279-74
Натр едкий техн.
чешуированный
ТУ 13-0281036
Смола фенолформальдегидная СФ-015
ГОСТ 4209-77
Этилсиликат 40
ГОСТ 18694-80
Грунтовка
ГФ 0119
ГОСТ 23343-78
Литейное
связующее КО
ГОСТ 857-95
Сольвент
ГОСТ 10214-78
Керосин осветительный КО-25
ТУ 38.401.58.10-90
Пластмассы
АБС 2020-31
ТУ 2214-019-00203521-96
ПА6 210/310
ОСТ 6-06-С9-83
ПНД 276-75, черный
ГОСТ 16338-85
Огнеупоры
Кирпич огнеупорный алюмосиликатный ШВГ-35
ребровой клин №2
ГОСТ 3272-03
Кирпич огнеупорный алюмосиликатный ШВГ-35
ребровой клин №3
ГОСТ 3272-03
Изделие огнеупорное шамотное ШАК-1
кирпич прямой №5
ГОСТ 390-96
Изделие огнеупорное динас. ДН
клин торцевой №29
ГОСТ 8691-73
Изделие огнеупорное динас. ДН
клин торцевой №30
ГОСТ 8691-73
Пески
Песок формов.
3-5К3О302;025 природный среднезернистый
ГОСТ 2138-91
Песок формов. 1К2О2О2/025 обогащенный сухой среднезернистый
ГОСТ 2138-91
Песок формов.
1-3К1,3О1,3О3
ГОСТ 2138-91
Песок формов. 1Т2О103 (0,4-0,6)
ГОСТ 2138-91
