3.3 Расчет основных систем обеспечения производственного
процесса
Основные системы обеспечения производственного процесса устанавливаются студентом исходя из состава и назначения технологической линии. При производстве колбас это электро- и водоснабжение.
График электропотребления строится на основании суточной карты загрузки оборудования. При этом предполагается, что в момент съема показателей мощности, при работе машин и оборудования по карте загрузки, они потребляют максимальное количество электрической энергии. При совпадении во времени работы сразу нескольких механизмов, их мощности суммируются. Результат представляется в дипломном проекте в виде графика, выполненного форме рисунка5.

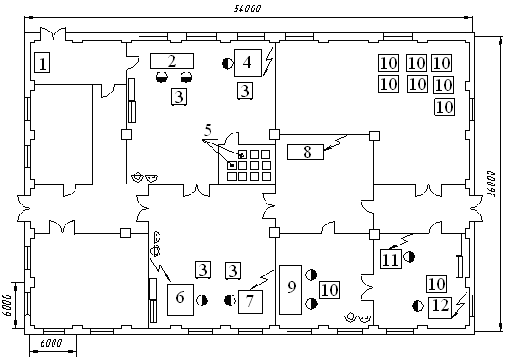

Рисунок 5 – Компоновка оборудования:
1 – весы ВП-4121П-0,2; 2 – стол для обвалки и жиловки; 3 – тележка Я2-ФЮЕ; 4 – фаршемешалка ФМВ-0,15; 5 – тазики для посола; 6 – волчок Я2-ФЮ2Ж; 7 – шпигорезка ШР-250; 8 – лёдогенератор GF-20; 9 – стол для формования и вязки батонов; 10 – рама; 11 – коптилка УЭК-1 «Идиллия»; 2 – варочный котел К7-ФВ2А.

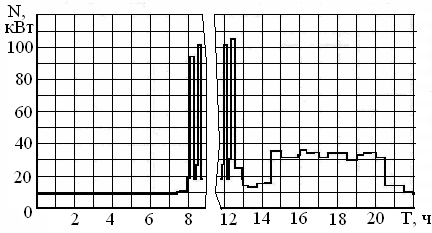

Рисунок 6 – График электропотребления технологической линии производства вареных колбас.
Определяется величина максимальной мощности электропотребления, являющейся исходной для расчета питающих сетей предприятия. В соответствии с ней ведется оформление соответствующей документации в службах, занимающихся сбытом электрической энергии.
График потребления воды также строится на основании суточной карты загрузки оборудования, а также с учетом других систем, использующих воду в процессе производства или обслуживания оборудования и персонала. График водоснабжения показывает примерный расход воды в течение суток. Вода в колбасном цехе используется на посол мяса, для производства чешуйчатого льда (20…40% от веса мясного сырья), на парообразование в варочной камере, для обслуживания оборудования и персонала, а также на другие цели, зависящие от назначения технологической линии. Её расход при последовательной мойке каждого вида оборудования в течение 10…15 мин обычно составляет 30…50 л. За то же время, при помывке помещений цеха - 80…100 л. На каждого работника цеха за десять минут в душе расходуется до 60…70 л воды.
При совпадении во времени работы сразу нескольких потребителей их расходы суммируются. Результат представляется в дипломном проекте в виде графика, выполненного форме рисунка 7.

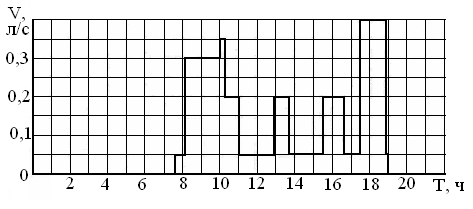

Рисунок 7– График потребления воды технологической линией производства вареных колбас.
Определяется величина максимального потребления воды, которая является исходной для расчета питающих сетей и оформления документации в службах, занимающихся её сбытом.
3.4 Организация и планирование работы ремонтной службы
В подразделе необходимо обосновать:
- цели и задачи инженерной службы при организации и планировании ремонтных работ;
- структуру и состав инженерной службы по обеспечению работы технологической линии;
- перечень документов инженерной службы, который будут вести на предприятии;
- организацию и планирование технической эксплуатации оборудования.
При этом необходимо учитывать, что на технологических линиях по переработке мяса при односменной работе:
- техническое обслуживание №1 (ТО-1), как правило, проводится один раз в месяц;
- техническое обслуживание №2 (ТО-2) проводится один раз в квартал;
- сезонное техническое обслуживание - два раза в год;
- текущий ремонт проводится по мере необходимости при износе оборудования;
- средний и капитальный ремонты не проводятся.
План-график годового технического обслуживания оборудования технологической линии оформляется по образцу, таблица 12.
Таблица 12- План-график годового технического обслуживания оборудования технологической линии
Наименование оборудования |
Календарные сроки проведения работ |
||||||
Январь |
Февраль |
Март |
Апрель |
…. |
Ноябрь |
Декабрь |
|
Волчёк |
ТО-1 |
ТО-1 |
СО |
ТО-1 |
|
ТО-1 |
ТО-2 |
…………… |
…… |
……… |
……. |
……… |
… |
…… |
…… |
Перечень работ по техническому обслуживанию одного из видов оборудования по форме, таблица 13.
Таблица13- Перечень работ при техническом обслуживании волчка
Наименование работ |
Вид технического обслуживания |
||
ТО-1 |
ТО-2 |
СО |
|
Контроль толщины сборки ножей и решеток механизма резанья |
+ |
+ |
+ |
Регулировка механизма блокировки защитной решетки |
|
+ |
+ |
Регулировка натяжения ремней привода |
|
|
+ |
И т. д. |
|
|
|
