Решение:
Количество передаваемой теплоты:
Q = G1 ср1(tж1 – tж1) = ((2,9 · 104 ) / 3600) · 4,187(94 – 19) = 2529 кВт.
Найдем расход пара G2. При р = 127 кПа; ts = 106,6° С; ί" = 2685 кДж/кг;
ί' = 447 кДж/кг;
G2 = Q / ( 0,98 / (ί" - ί') = (2529 · 103 ) / (0,98 / (2685 - 447) = 1,15 кг/с.

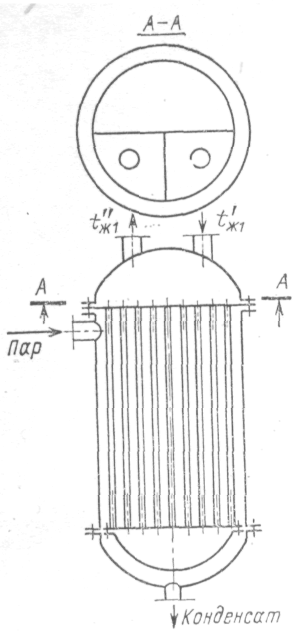

Для расчета коэффициента теплоотдачи к внешней поверхности трубки при конденсации пара необходимо знать температуру внешней поверхности стенки tс2 и высоту трубки Н.
Стр. 14.
Так как значения этих величин неизвестны, то расчет проводим методом последовательных приближений.
Определяем среднелогарифмический температурный напор
∆tл = t"ж1–t'ж1 /( ln(ts – t'ж1 )/( ts – t"ж1)) = 94 – 19 /(2,3 ln(106,6 – 19)/(106,6 – 94)) = 37°С
в первом приближении задаемся
tс2 ≈ ts – (∆tл / 2) = 106,6 – (37 / 2) ≈ 88°С
Кроме того, задаемся высотой трубок Н=2,1 м.
Приведенная длина трубки:
Z = ∆t2 НА.
При ts =106,6° С по табл. 8-1 находим: А = 57,6 1/(м ∙ °С) и В = 6,71∙10–3 м/Вт. Тогда
Z = (ts – tс2)НА = (106,6 – 88)2,1∙57,6 = 2249 < 2300.
Течение пленки конденсата ламинарное по всей высоте трубок; расчет ведем по формуле:
Rе = 3,8 ∙ Z0,78 = 3,8 (2249)0,78 = 1554;
α2 = Rе / (∆t2НВ) = 1554/ (18,6∙2,1∙6,71∙ 10–3) = 5930 Вт(м2 ∙ °С)
Определяем коэффициент теплоотдачи к воде.
Среднеарифметическая температура воды
tж1 = 0,5 (t'ж1 + t"ж1) = 0,5 (19 + 94) = 56,5 = 57°С;
при этой температуре:
νж1 = 0,498 ∙ 10–6 м2/с; λж1 = 0,665 Вт/(м ∙°С); ρж1 = 984 кг/м3 и Рrж1 = 3,12;
Rе ж1 = (ωd1) / ν1 = (1,5 ∙ 1,2 ∙ 10–2 ) / (0,498 ∙ 10–6 ) = 3,62 ∙ 104
Течение воды турбулентное; расчет ведем по формуле приведенной ниже. Перепад температур по толщине стенки оцениваем примерно в 1° С, тогда
tс1 ≈ tс2 – 1 = 87°С и Р rс1≈ 2,03;
Nuж1=0,021Rеж10,8∙Рrж10,43∙(Рrж1/Рrс1)0,25=0,021(3,62∙104)0,8 ∙(3,12)0,43 ∙(3,12/2,03)0,25 = 165;
α1 = Nuж1 / (λж1 /d1) = 165 / (0,655 /(1,3∙ 10–2 )) = 8313 Вт(м2 ∙ °С).
Коэффициент теплопередачи :
k =1/((1/ α1)+(δ/λ)+(1/ α2)) = 1/((1/ 8313) + (1∙ 10–3 /104,5) +(1/ 5930)) = 3030 Вт(м2 ∙°С) Средняя плотность теплового потока:
q = k ∆tл = 3030 ∙ 37 ∙ 10–3 = 112 кВт/м2.
Площадь поверхности нагрева в первом приближении:
F = Q /q = 2529 / 112 = 22,6 м2
Стр. 15.
Число трубок в одном ходе:
m = (4∙ G1) / (ρж1 ∙ ωπd12) = ( 4 ∙ 8,06) / ( 984 ∙ 1,7 ∙3,14 ∙ (1,3 ∙ 10–2) 2 = 47
Число ходов 4 и всего трубок n = 4 ∙ 47 = 189.
Высота трубок в первом приближении:
Н = F / πdср∙ n = 22,6 / (3,14 ∙ 1,4 ∙ 10–2 ∙ 189) = 2,7 м.
Температура стенок трубок:
= ts – (q / α2 ) = 106,6 – ((112 ∙ 103) / 5930) = 87,7 °С;
tс1 = tс2 – ((q / λ ) ∙ δ) = 87,7 – ((112 ∙ 103) / 104,5) ∙ 1 ∙10–3) ≈ 87 °С;
Так как полученные значения величин Н, tс2 и tс1 не совпадают с принятыми, производим повторный расчет, принимая Н=2,7 м; tс2= 87,7°С и tс1 = 87°С.
В результате повторного расчета получаем: α1 = 8313 Вт/(м2 ∙ °С);
α2 = 5900 Вт/(м2 ∙°С); k = 3333 Вт/(м2∙°С); q = 123,3 кВт/м2; F = 21 м2; высота трубок во втором приближении Н = 2,5 м.
Температура поверхностей стенок трубок во втором приближении: tс2= 87,7° С и tс1 = 87°С. Совпадение полученных значений с ранее принятыми лежит в пределах точности расчета, и, таким образом, окончательно принимаем F =21 м2 и Н= 2,5 м.
Ответ:
Расход пара G2=4140 кг/ч; поверхность нагрева F =21 м2 ; количество трубок n = 189; высота трубок Н = 2,5 м.
Задание № 3.
Определить площадь поверхности нагрева и длину отдельных секций (змеевиков) змеевикового экономайзера парового котла, предназначенного для подогрева питательной воды в количестве
G2=240 т/ч от t'ж2 =200°С до t"ж2= 340°С (см. рис.).
Вода движется снизу вверх по стальным трубам [λс = 22Вт/(м∙°С)] диаметром
d1/ d2=45/53 мм со средней скоростью ω = 0,7м/с.
Дымовые газы (15% С02, 12% Н2О) движутся сверху вниз в межтрубном пространстве со средней скоростью в узком сечении трубного пучка ω1 = 15 м/с. Расход газов G1 = 510 т/ч. Температура газов на входе в экономайзер t'ж1 = 750°С. Трубы расположены в шахматном порядке с шагом поперек потока газов s1 = 2,2d и вдоль потока s2 = 2,1d.
