Лекция №3-3
Взаимное расположение точки и прямой. |
Если точка принадлежит прямой, то её проекции должны принадлежать одноименным проекциям этой прямой (аксиома принадлежности точки прямой). Из четырех предложенных на рисунке 3.14 точек, только одна точка С лежит на прямой АВ.
| ||
а) эпюр |
|
б) модель |
Рисунок 3.14. Взаимное расположение точки и прямой |
В тех случаях когда точка и прямая лежат в плоскости уровня (параллельной какой-либо из плоскостей проекцийП1,П2иП3), то вопрос о взаимном расположении прямой и точки решается при построении проекций на плоскость соответственноП1,П2илиП3. Например, прямаяАВ и точкаКлежат в плоскости параллельной профильной плоскости проекций (рис.3.15).
| ||
а) эпюр |
|
б) модель |
Рисунок 3.15 Точка и прямая, расположенные в профильной плоскости уровня |
Лекция № 3-4
Определение длины отрезка прямой линиии углов наклона прямой к плоскостям проекций. |

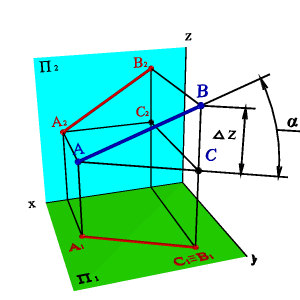

Длину отрезкаАВможно определить из прямоугольного треугольникаАВС |AС|=|A1B1|,|СB=|ZD , уголa-угол наклона отрезка к плоскостиП1,b-угол наклона отрезка к плоскостиП2. Для этого на эпюре (рис.3.17) из точкиB1под углом 900проводим отрезок|B1B1* ZD=|, полученный в результате построений отрезок A1B1*и будет натуральной величиной отрезкаАВ, а уголB1A1B1* =α.Рассмотренный метод называется методомпрямоугольного треугольника. Однако все построения можно объяснить, как вращение треугольника АВСвокруг стороныAСдо тех пор, пока он не станет параллелен плоскостиП1, в этом случае треугольник проецируется на плоскость проекций без искажения. Подробнее вращение вокруг оси параллельной плоскости проекций рассмотрены в разделе «Методы преобразования ортогональных проекций»
| ||
а) модель |
|
б) эпюр |
Рисунок 3.17. Определение натуральной величины отрезка и угла его наклона к горизонтальной плоскости проекций |
Для определенияb-угол наклона отрезка к плоскостиП2построения аналогичные (рис.3.18). Только в треугольникеАВВ* сторонаB|В*=|UD и треугольник совмещается с плоскостьюП2.
| ||
а) модель |
|
б) эпюр |
Рисунок 3.18. Определение натуральной величины отрезка и угла его наклона к фронтальной плоскости проекций |
Лекция №3-5 Взаимное положение двух прямых. Параллельные прямые. Пересекающиеся прямые. Скрещивающиеся прямые.
Прямые линии в пространстве могут быть параллельными, пересекающимися и скрещивающимися. Рассмотрим подробнее каждый случай:
1. Параллельные прямые линии.
Параллельныминазываются две прямые, которые лежат в одной плоскости и не имеют общих точек.
Проекции параллельных прямых на любую плоскость (не перпендикулярную данным прямым) - параллельны.
Это свойство параллельного проецирования остается справедливым и для ортогональных проекций, то есть если AB//CDтоA1B1//C1D1; A2B2//C2D2; A3B3//C3D3 (рис.3.19). В общем случае справедливо и обратное утверждение.
| ||
а) модель |
|
б) эпюр |
Рисунок 3.19. Параллельные прямые |
Особый случай представляют собой прямые, параллельные одной из плоскостей проекций. Например, фронтальные и горизонтальные проекции профильных прямых параллельны, но для оценки их взаимного положения необходимо сделать проекцию на профильную плоскость проекций (рис. 3.20). В рассмотренном случае проекции отрезков на плоскость П3пересекаются, следовательно, они не параллельны.
Решение этого вопроса можно получить сравнением двух соотношений если:
А2В2/ А1В1= С2Д2/ С1 Д1ÞАВ//СД
А2В2/ А1В1¹ С2Д2/ С1Д1ÞАВ#СД
| ||
а) модель |
|
б) эпюр |
Рисунок 3.20. Прямые параллельные профильной плоскости проекций |
