Вопрос № 5. Транспортирование сыпучих продуктов.

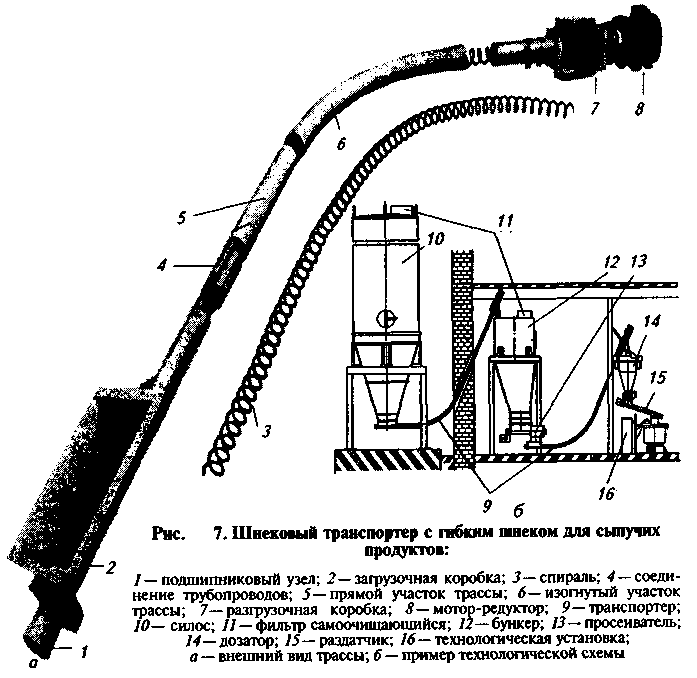

Сыпучие продукты транспортируются с использованием пневмотранспорта, шнековых транспортеров, аэрозольтранспортерами и др. Все эти способы были описаны выше. Рассмотрим в качестве примера гибкий шнековый транспортер. Шнек его изготовлен в виде спирали (рис. 7, а) из частично сплющенной проволоки. При ее плющении образовались свернутые в спирали плоскости, используемые для передачи усилий сыпучему продукту с целью его транспортирования. Гибкий проволочный шнек позволяет трансформировать пространственное расположение транспортера, обеспечивая удобное объединение различных машин в технологические линии.
С помощью гибких шнековых транспортеров переносятся мука, соль, сахар, зерновые и крупяные продукты. Пример технологической линии с гибкими транспортерами приведен на рисунке 7, б. Технические характеристики транспортных систем приведены ниже.
Расходные характеристики транспортных систем сведены в таблицу 1.
1. Расходные характеристики транспортера
Диаметр трубопровода мм |
Мощность питателя, кВт |
Производительность (кг/ч) при подъеме транспортера на угол, град |
||||
|
|
0 |
30 |
|
60 |
90 |
60 75 90 125 |
0,55 1,5 2,2 2,2 |
210 935 1270 3360 |
190 850 1160 3050 |
|
165 735 1010 2650 |
105 465 640 1680 |
Гибкие транспортеры имеют меньший КПД, чем шнековые, поперечное сечение которых полностью занято шнеками, но возможность произвольного изгиба в пространстве сообщает им преимущества, которые компенсируют потерю части КПД.
Торцевая поверхность вращающейся спирали сообщает сыпучему продукту усилие, одна из проекций которого направлена вдоль оси шнека и обеспечивает перемещение продукта. В центральнои части цилиндра транспортера, не подверженной непосредственному воздействию проволочного шнека, материал может двигаться только благодаря внутреннему трению в нем.
Технические характеристики транспортных систем
Диаметр трубопровода, мм 60; 75; 90; 125
Максимальный угол наклона, град 90
Максимальная длина, м:
прямой трассы с одним питателем 25
одного прямого элемента трассы 3
изогнутой трассы с одним питателем 20
изогнутого элемента трассы 1,2
Максимальный перепад высот подъема, м 10
Минимальная температура окружающей среды, °С -10
Силовое воздействие на продукт, передающееся посредством трения, может быть описано выражением закона трения Ньютона в сплошных средах:
P = fdv/drF, (9)
где Р— осевое усилие (Н), создаваемое в среде трением на площадке площадью F, расположенной на поверхности цилиндра с радиусом основания r, на котором dv/ dr- производная от скорости движения в среде по радиусу корпуса шнека, 1/с; f - внутренний коэффициент трения в среде, Па ∙ с.
