Значення коефіцієнтів використання та повторення деталей для кожної моделі і для всієї серії моделей
Номер моделі |
Кількість деталей, шт |
Загальна к-ть наймену-вання деталей |
Коефіцієнт використання Кв,% (гр.2:гр.4)100 |
Коефіцієнт повторення Кп (гр.5:гр.4) |
||
Уні-фі-кова-них |
Ори-гі-наль-них |
За-галь- на |
||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
|
|
|
|
|
|
Форма 4.5.
Середнє значення коефіцієнтів повторення уніфікованих деталей для всіх моделей серії
Деталь |
Загальна кількість |
Середній коефіцієнт повторення деталі в серії (гр.2:гр.3) |
|
Варіантів деталей в серії |
Деталей в серії, шт. |
||
1 |
2 |
3 |
4 |
|
|
|
|
На основі аналізу Кв роблять висновок про моделі найбільше та найменше насичені уніфікованими деталями.
На основі аналізу повторення окремих варіантів уніфікованих деталей вказують, яка модель потребує менших затрат часу на конструкторську проробку.
Тема 5. Модульне проектування модельних конструкцій серії моделей
Мета роботи: ознайомлення з модульним проектуванням модельних конструкцій серії моделей.
Необхідні посібники та інструменти: комплект шаблонів вихідної модельної конструкції
Зміст роботи:
1. Проаналізувати вихідну модельну конструкцію за схемою ТБК-ВМК.
2. Перевірити рівень новизни ВМК відповідно до напрямку моди.
3. Розробити ескізи серії у вигляді конструктивно уніфікованого ряду.
4. Розробити номенклатуру конструктивних модулів у формі таблиці.
5. Скласти таблицю технологічних параметрів конструктивних модулів.
Література: [1,с.293-298; 7,с.156-168; 8,с.113-117; 9,с.46-48; 10,с.28-55]
Запитання для захисту та підготовки захисту робіт
Які елементи графічних побудов використовують при конструюванні одягу?
Які конструктивні отвори характеризують типи одягу?
Як виглядає схема членувань поверхні тіла людини і одягу?
Що таке конструктивний модуль?
Як забезпечується варіантність конструктивних модулів?
Методичні вказівки
1.1 Загальні відомості.
Модульне проектування є складовою частиною агрегатування виробу із раніше розроблених деталей та вузлів. В конструюванні застосовуються конструктивні модулі – це частина типової конструкції, яка має певну функціональну та інформаційну незалежність і уніфіковану за принципом побудови.
Модуль параметричного конструювання забезпечує функціональну та конструктивну сумісність в конструктивному модулі, тобто він є складовою частиною конструктивного модуля.
ДЄ КМ1 U КМ2…U КМn
Розробці конструктивного модуля передує схемотичне визначення членувань за сукупністю формотворних елементів.(рис.5.1.)

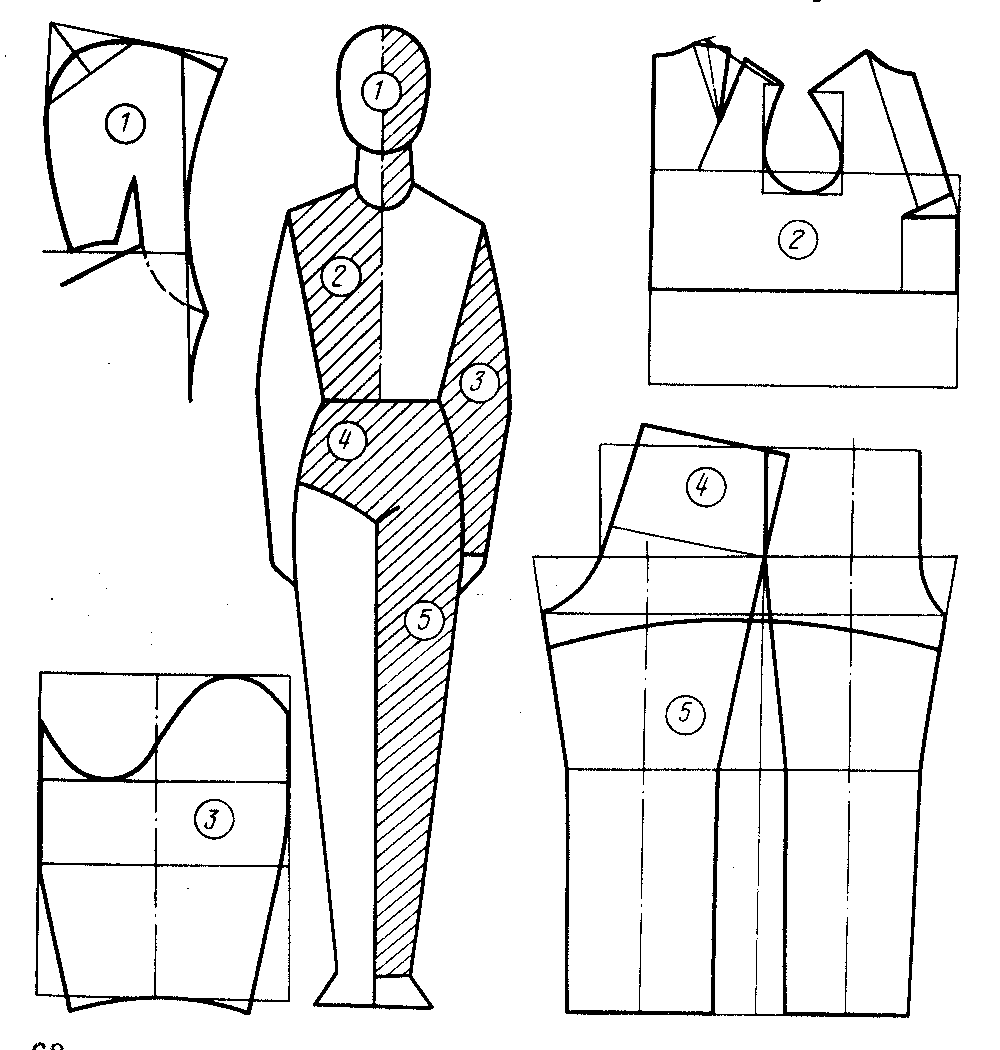

Р ис. 5.1 Схема членування поверхні тіла людини та одягу
В методиках конструювання, відповідно до схеми членування представлено побудову конструктивних модулів в нашарованому вигляді, як комплексне креслення. Але в послідовності процедур можна виділити межі кожного конструктивного модуля. В певній мірі таке виділення ускладнює змішана побудова конструкції деталей на спільній базисній сітці. На прикладі ЄМКО РЕВ можна виділити такі конструктивні модулі основи конструкції.
Для стану:
КМ1 – Конструкція довжини і ширини виробу;
КМ2 – Конструкція нижньої частини пройми;
КМ3 – Конструкція відведеної середньої лінії спинки;
КМ4 – Конструкція горловини і плечової лінії спинки;
КМ5 – Конструкція виточок на випуклість лопаток;
КМ6 – Конструкція конфігурацій ліній горловини та верхньої частини пройми спинки;
КМ7 – Конструкція виточок на випуклість грудей та живота;
КМ8 – Конструкція горловини та плечової лінії переду;
КМ9 – Конструкція конфігурацій ліній горловини та верхньої частини пройми переду;
КМ10 – Конструкція ширини виробу по лінії талії та стегон.
Конструктивні модулі вшивного рукава:
КМ11 – Конструкція нижньої частини окату рукава;
КМ12 – Конструкція верхньої частини окату рукава;
КМ13 – Конструкція нижньої частини рукава.
Конструктивні модулі стану включають 6 модулів параметричного конструювання спинки та 10 модулів параметричного конструювання переду. Розглянута систематизація дозволяє використати графічні редактори відповідного програмного забезпечення по оптимальних маршрутах проектування. В конструкціях для побудови конструктивних відрізків використані такі графічні примітиви: відрізок, точка, дуга, коло; які забезпечують побудову достовірної конфігурації контурів деталей.
Із КМ основи конструкції виділити ті, які визначають варіанти рішень моделей серії і скласти вхідну інформацію у вигляді опису модулів параметричного конструювання.
2. Рівень новизни ВМК визначається відповідністю основних ознак зовнішнього вигляду напряму моди. (див.табл.3.1)
3. При розробці трьох ескізів серії у вигляді конструктивно-уніфікованого ряду доцільно використати наступні додаткові ознаки зовнішнього вигляду: оформлення горловини, коміра, лацканів, низу борту, низу рукава, застібки кишень тощо.
Номенклатура конструктивних модулів, які формують модельні конструкції серії моделей, представляється у вигляді таблиці 5.1 [1,с.295-298].
Таблиця 5.1
