Створення таблиць
При створенні таблиці в програмі AutoCAD спочатку слід побудувати порожнюю таблицю, використовуючи поточний табличний стиль з визначеною кількість рядків і стовпців. Для переходу між клітинками використовуються клавіші TAB, ENTER і управління курсором.

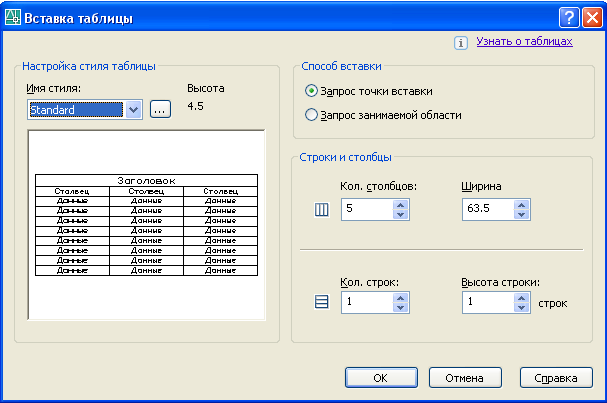

Створення таблиці починається із ведення команди TABLE. Її можна ввести з клавіатури або викликати з меню Рисование – Таблица. Після цього на екрані з’являється діалогове вікно Вставка таблицы.
Програма пропонує нам таблиць стандартного стилю, яка має заголовок а також містить заголовки стовпців. У правій частині вікна можна вказати кількість рядків і стовпців а також їх висоту і ширину.
Якщо таблиця даного
зразка не задовольняє можна створити
іншу, але для цього слід створити власний
стиль. Це можна зробити натиснувши на
кнопку
праворуч
Имя
стиля.
На екрані
з’явиться
наступне діалогове вікно Стили
таблиц, в
якому слід натиснути кнопку Создать.
Ввести
назву нового стилю таблиці і натиснути
Далее.

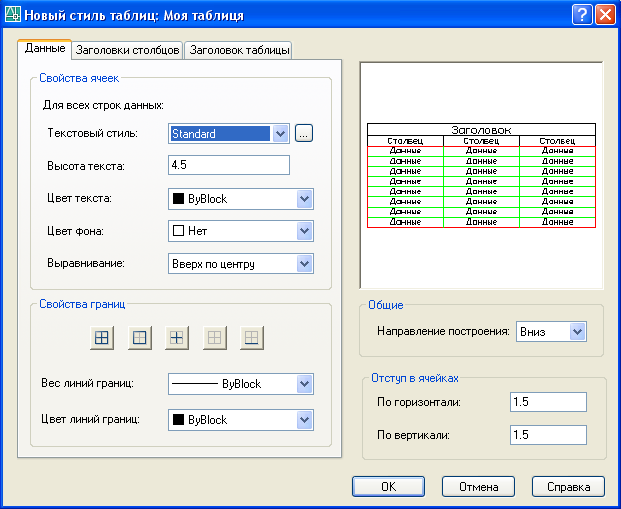

На екрані
відобразиться наступне діалогове вікно:
Дане вікно має три вкладки. На першій вкладці Данные можна налаштувати відображення таблиці, властивості комірок, границі, відступи в комірках. На другій вкладці Заголовки столбцов можна налаштувати висоту, колір, вирівнювання шрифту, фон, межі комірки, кольори ліній.
На третій вкладці Заголовки таблицы можна налаштувати відображення заголовків: шрифт, колір, вирівнювання, фон, границі.
Після введення всіх налаштувань потрібно натиснути ОК. в результаті буде створений новий стиль із заданною вами назвою. Цей стиль виз можете використовувати тоді, коли вам буде це потрібно.
Редагування таблиці
Існує два рівні
редагування таблиці: рівень таблиці і
рівень комірки. В обох випадках потрібно
використовувати управляючі маркери.
Д
ля
їх відображення достатньо просто
клацнути мишкою в області таблиці.
Використовуючи маркери можна змінювати
розміри таблиці, ширину стовпців, висоту
рядків. При перетягування маркерів всі
розміри змінюються пропорційно. Всі

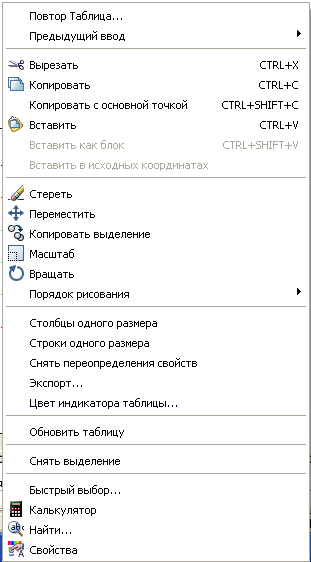

інші можливості редагування на рівні
таблиці представлені в контекстному
меню, що викликається правою кнопкою
мишки на виділеній таблиці.
Це меню дозволяє зробити всі стовпці одного розміру і рядки однієї висоти. Дозволяє експортувати дані таблиці і представити їх у вигляді файла даних розмежованих комою.
Зміна комірок таблиці
Щоб змінити комірку таблиці слід клацнути в середину комірки так, щоб лише вона виділилась маркерами. Схопивши за маркер комірки можна змінити розмір комірки. Якщо необхідно виділити декілька комірок можна натиснути клавішу Shift і мишкою виділити декілька комірок.
Якщо викликати контекстне меню на потрібній комірці, то можна буде змінити вирівнювання тексту в комірці а також налаштувати межі комірки. Контекстне меню дозволяє вставляти в комірку блок, формулу, регулювати кількість стовпців та рядків а також об’єднювати комірки.
Для зміни відображення тексту в комірці, слід двічі клацнути мишкою по потрібній комірці, з’явиться діалогове вікно Формат текста, зробити потрібні правки і натиснути ОК.
Комірки таблиці
можуть містити
формули.
Для вставки формул в таблицю потрібно
в контекстному меню на виділеній комірці
вибрати команду Вставить
формулу.
Якщо вибрати Сумма чи Среднее слід мишкою вказати діапазон комірок.

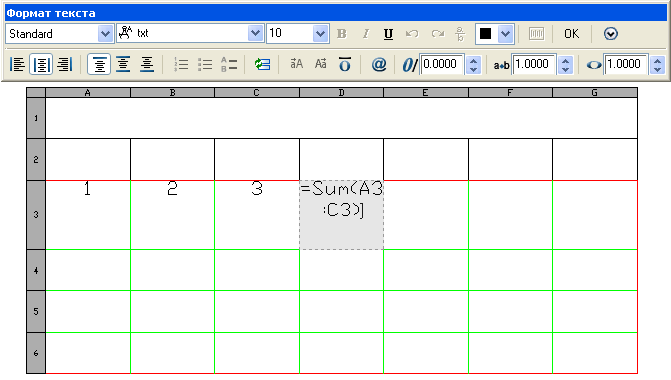

Після цього таблиця набуде вигляду Excel – таблиці. Над стовпцями з’являться назви (латинські літери), а рядки отримають порядковий номер. Отже кожна комірка визначатиметься назвою, яка формуватиметься з назви стовпця і назви рядка на перетині яких вона стоїть.
Я
кщо
потрібно ввести свою формулу, потрібно
в контекстному меню вибрати Уравнение,
в таблиці з’явиться
знак
рівності,
а потім з
клавіатури
ввести формулу
вказуючи назви комірок.
Щоб отримати
результат
слід натиснути
ОК у вікні
Формат
текста.
Запитання для контролю
Для чого створюється стиль тексту?
Чим відрізняється дія «Однорядковий текст» і «Багаторядковий текст»
Як створюються таблиці?
Для чого створюється стиль таблиці?
Як редагувати таблиці?
Що розуміється під поняттям «Рівень редагування таблиці» і рівень редагування комірки»?
Як ввести формулу в таблицю?
Лекція №6
Тема: «Нанесення розмірів»
План:
Створення розмірного стилю
Нанесення розмірів
Команди встановлення розмірів можна завантажити з допомогою відповідних кнопок на панелі інструментів Dimension (Измерение). По замовчуванню ця панель не відображається, але її можна викликати клацнувши правою кнопкою мишки на будь-якій панелі і вибрати з контекстного меню пункт Dimension.
Нанесення розмірів включає виконання виносних і розмірних ліній відповідного виду в заданому місці, креслення стрілок або засічок і проставлення числових значень розмірів, визначених системою або введених користувачем. Відповідно до режиму виконання розмірів їх значення можуть розміщуватися у розриві розмірної лінії або над нею. Якщо значення розміру не вміщується між виносними лініями або всередині об'єкта (радіус, діаметр), система відображає його у вільному місці і малює до нього додаткову виносну лінію.
