3.4 Габаритные чертежи
Габаритный чертеж выполняется с максимальными упрощениями, но так, чтобы были видны крайние положения перемещающихся, выдвигаемых или откидываемых частей. Количество видов должно быть минимальным, но достаточным, чтобы дать представление о внешних очертаниях изделия. На габаритном чертеже наносят габаритные размеры, установочные и присоединительные размеры, определяющие положение выступающих частей, не указывая, что все эти размеры справочные. Установочные и присоединительные размеры, необходимые для увязки с другими изделиями, должны быть с предельными отклонениями. На габаритном чертеже можно указывать условия применения, хранения, транспортирования и эксплуатации изделия.
3.5 Монтажные чертежи
На монтажных чертежах показывают: упрощенное изображение монтируемого изделия, за исключением тех элементов конструкции, которые необходимы для правильного монтажа и они выполняются с необходимыми подробностями. Устройство, к которому крепится изделие (объект, фундамент), изображают упрощенно сплошными тонкими линиями, как «обстановку».На монтажном чертеже указывают присоединительные, установочные и прочие необходимые для монтажа размеры с предельными отклонениями. Перечень составных частей изделия, необходимых для монтажа, размещают на первом листе чертежа над основной надписью.
3.6 Чертежи деталей
Рабочие чертежи деталей в учебных проектах, входящих в состав изделия, разрабатывают согласно специальному заданию. Рекомендуется включать в состав спецзадания разработку деталей, различающихся способом изготовления и обработки, особой конфигурацией, применяемыми материалами и т. д.
На рабочих чертежах изображают деталь, имеющую минимально возможное количество видов, разрезов и сечений, и проставляют размеры, необходимые для изготовления и контроля. Основанием для определения требуемой точности изделия при изготовлении являются указанные на чертеже предельные отклонения размеров, а также предельные отклонения формы и расположения поверхностей.
3.7 Правила нанесения размеров на чертежах
3.7.1 Общие положения
Правила нанесения размеров и предельных отклонений устанавливаются по ГОСТ 2.307 – 68.
Величину изображенного изделия и его элементов определяют размерные числа, нанесенные на чертеже. Линейные размеры и их предельные отклонения указывают в миллиметрах. На чертеже эту единицу (мм) не проставляют, а в тексте и надписях на поле чертежа проставляют. Угловые размеры и их предельные отклонения указывают с обозначением единиц (градусов, минут, секунд), например: 50 30' или 150 50'. Простые дроби применяют только при простановке размеров в дюймах.

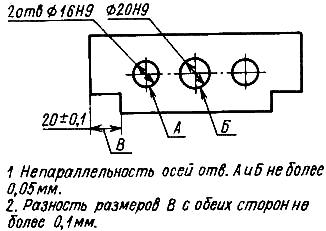

На чертеже должно быть проставлено минимальное число размеров, но достаточное для изготовления и контроля изделия. Повторение размеров на разных изображениях и в тексте чертежа не допускается. Если в технических требованиях надо дать ссылку на размер изображения, то этот размер или элемент обозначают буквой (рисунок 3.5).
Р азмеры, определяющие расположение сопрягаемых поверхностей, проставляют от конструкторских баз так, чтобы их можно было выполнить и проконтролировать.
Если однородные элементы изделия (отверстия, пазы, зубья и т. п.) расположены на одной оси или окружности, связывающие их размеры наносят следующими способами:
от общей базы – поверхности ( рисунок 3.6,а) или
Рисунок 3.5 оси (рисунок 3.6,б); заданием размеров несколь-
ких групп элементов от нескольких общих баз (рисунок 3.6, в); заданием размеров между смежными элементами цепочкой (рисунок 3.6,г).
а,б – от общей базы; в – от нескольких общих баз; г – цепочкой
Рисунок 3.6 – Нанесение размеров
Наносить размеры на чертежах в виде замкнутой цепи не допускается, кроме случаев, когда один из размеров является справочным (рисунок 3.7).
С правочными называются размеры, которые не используются при изготовлении изделия, но облегчают чтение чертежа. Справочные размеры отмечают знаком «*» и в технических требованиях записывают: «*Размер для справок». Кроме одного из размеров замкнутой цепи к справочным
Рисунок 3.7 относят также размеры, перенесенные с чертежей
изделий-заготовок; размеры, определяющие положение элементов детали, подлежащих обработке по другой детали; размеры деталей из сортового, фасонного и другого проката, если они полностью определяются обозначением материала, проставленного в основной надписи.
К роме того, справочным являются следующие размеры на чертеже сборочной единицы: размеры, определяющие предельные положения отдельных элементов изделия; установочные и присоединительные размеры на сборочном чертеже (определяющие размеры элементов, по которым данное изделие устанавливают на месте монтажа или присоединяют к другому изделию), перенесенные с чертежей деталей; габарит-
Рисунок 3.8 ные размеры, определяющие предельные
внешние (или внутренние очертания изделия).
Размеры внутренней и наружной поверхностей одной и той же детали указывают раздельно: выносят по разные стороны разреза ( рисунок 3.8).
При изображении элемента с отступлением от масштаба изображения размерное число подчеркивают.
