3.7.3 Размерные числа

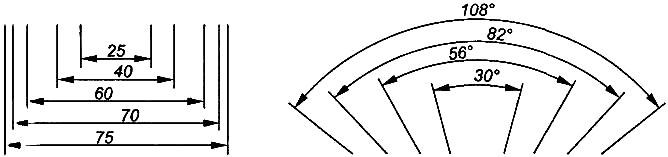

Размерные числа располагают над размерной линией по возможности ближе к ее середине. Над вертикальной размерной линией числа проставляют так, чтобы их можно было читать при повороте чертежа по часовой стрелке на 90⁰. При нанесении размера диаметра внутри окружности размерные числа смещают относительно размерной линии. При нескольких параллельных или концентрических размерных линиях, расположенных на небольшом расстоянии друг от друга, размерные числа над ними рекомендуется проставлять в шахматном порядке (рисунок 3.21).

Рисунок 3.21

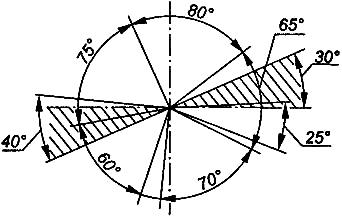

При различных наклонах размерных линий размерные числа линейных размеров располагают, как показано на рисунке 3.22. В зоне, отмеченной штриховкой, размерное число наносят на полке линии-выноски, отводимой от размерной линии. Размерные числа угловых размеров (рисунок 3.23) в зоне,

Рисунок 3.22 Рисунок 3.23

р асположенной выше горизонтальной центровой линии, помещают над размерными линиями со стороны их выпуклости; в зоне, расположенной ниже горизонтальной центровой линии, - со стороны вогнутости; в зоне, отмеченной штриховкой, - на расположенной горизонтально полке линии-выноски, отводимой от размерной линии. Размерные числа для углов малых размеров при недос-

Рисунок 3.24 татке места помещают на полках линий-

выносок в любой зоне.

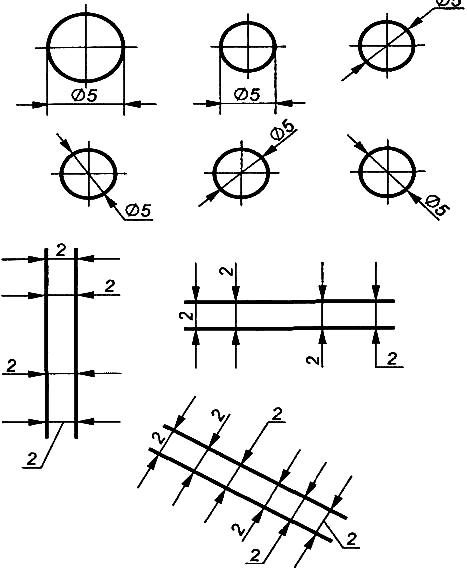

Если между размерными стрелками недостаточно места для написания размерного числа, его следует наносить, как показано на рисунке 3.24; если мало места и для чисел и для стрелок размерных линий, их наносят, как показано на рисунке 3.25.

Р азмерные числа и предельные отклонения нельзя разделять или пересекать какими-либо линиями. Не допускается разрывать линию контура для нанесения размерного числа и наносить размерные числа в местах пересечения размерных, осевых или центровых линий.

В случае необходи-мости разрешается пре-рывать осевые и центровые линии, а также линии штриховки (рисунок 3.26).

Рисунок 3.25 Рисунок 3.26

3.7.4 Условные знаки и надписи на чертежах

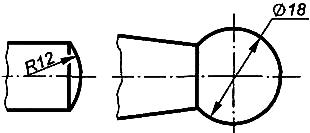

Для обозначения диаметра устанавливается знак Ø, который наносят перед размерным числом диаметра во всех случаях без исключения. Перед размерным числом радиуса обязательно наносят прописную букву R. Перед размерным числом диаметра или радиуса сферы также наносят знак Ø или R без надписи «Сфера» (рисунок 3.27). Слово «Сфера» или знак Ο наносят в тех случаях, когда на чертеже трудно отличить сферу от других поверхностей, например: «Сфера Ø10»; «Ο R15». Диаметр знака сферы равен высоте размерных чисел на чертеже.

Если при нанесении радиуса дуги окружности необходимо указать размер, определяющий положение ее центра, то его изображают в виде пересечения центровых линий. При большом размере радиуса размерную линию показывают с изломом под углом 90⁰, приближая центр радиуса к дуге (рисунок 3.28). Если размеры, определяющие центр радиуса, указывать не требуется, размерную линию радиуса разрешается не доводить до центра и смещать относительно центра дуги (рисунок 3.29).

Рисунок 3.27 Рисунок 3.28 Рисунок 3.29

Размерные линии радиусов, проведенных из одного центра, не допускается располагать на одной прямой (рисунок 3.30,а).При совпадении нескольких радиусов допускается доводить до центра только крайние радиусы (рисунок 3.30,б).

Рисунок 30

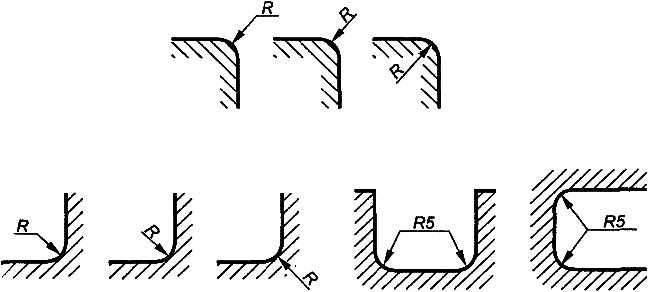

Варианты нанесения радиусов наружных и внутренних скруглений, размер которых в масштабе чертежа больше 1мм, показаны на рисунке 3.31. Размеры одинаковых радиусов допускается проставлять на одной полке .

Если все радиусы скруглений на чертеже одинаковы или какой-нибудь радиус является преобладающим, то вместо нанесения размеров этих скруглений на чертеже в технических требованиях выполняют запись типа: «Радиусы скруглений 3 мм», «Неуказанные радиусы 4 мм» и т. п.

Рисунок 3.31 – Нанесение на чертеже радиусов скруглений

Размер квадрата наносят, как показано на рисунке 3.32, высота знака квадрата должна быть равна высоте размерных чисел на чертеже.

Рисунок 3.32 - Нанесение размеров квадрата

Конусность – это отношение разности диаметров большого и малого оснований конуса к его высоте. Перед размерным числом, характеризующим конусность и записанным в виде отношения, наносят знак , острый угол которого должен быть направлен в сторону вершины изображаемого конуса. Знак и число располагают относительно оси конуса как указано на рисунке 3.33.

Рисунок 3.33 – Нанесение конусности

У клон – это отношение высоты подъема к длине участка. Перед размерным числом, определяющим уклон, наносится знак , острый угол которого должен быть направлен в сторону уклона .

Размеры фасок под углом 45⁰ наносят, как показано на рисунке 3.34. Первая цифра в обозначении фаски показывает высоту усеченного конуса, вторая цифра – угол наклона образующей конуса к его основанию. Размеры фасок, выполненных под другими углами, указывают линейными и угловыми (рисунок 3.35,а) или двумя линейными (рисунок 3.35,б) размерами.

а – фаска изображена; б – фаска не изображена (размер фаски в масштабе чертежа 1мм и менее)

Рисунок 3.34 – Нанесение размеров фасок под углом 45⁰

а - линейными и угловыми размерами; б – линейными размерами

Рисунок 3.35 – Нанесение размеров фасок под углами, отличными от 45⁰

При изображении детали в одной проекции ее толщину или длину наносят, как показано на рисунке 3.36.

Рисунок 3.36 – Нанесение размеров (толщины s и длины l) детали, если она изображена в одной проекции
