4.4 Электрические схемы
В ГОСТ 2.702 – 75 приведены правила выполнения электрических схем различных типов: структурных, функциональных, принципиальных, схем соединений, подключения, общих схем.
На принципиальной схеме изображают все электрические элементы или устройства, необходимые для осуществления и контроля в изделии заданных электрических процессов, все электрические связи между ними, а также электрические элементы (разъемы, зажимы и т.п.), которыми заканчиваются входные и выходные цепи. Допускается изображать на схеме соединительные и монтажные элементы, устанавливаемые в изделии по конструктивным соображениям. Схемы выполняются для изделий, находящихся в отключенном положении; допускается ( в технически обоснованных случаях) отдельные элементы схемы изображать в рабочем положении с указанием на поле схемы режима, для которого изображены эти элементы.
Элементы, используемые в изделии частично, допускается изображать на схеме не полностью, ограничиваясь изображением только используемых частей.
Элементы и устройства на принципиальной схеме изображают совмещенным или разнесенным способом.
При совмещенном способе составные части элементов или устройств изображают на схеме в непосредственной близости друг к другу, при разнесенном способе – в разных местах (таким образом, чтобы отдельные цепи изделия были изображены наиболее наглядно), Разнесенным способом допускается изображать как все, так и отдельные элементы и устройства.
Схемы рекомендуется выполнять строчным способом: Условные графические обозначения элементов, входящих в одну цепь, изображают последовательно друг за другом на одной прямой, а отдельные цепи – рядом друг с другом, чтобы они образовывали параллельные (горизонтальные или вертикальные) строки. Строки допускается нумеровать арабскими цифрами.
Схемы выполняют в многолинейном или однолинейном изображении (рисунок 4.3). При многолинейном изображении каждую цепь вычерчивают отдельной линией, а элементы в этих цепях – отдельными графическими обозначениями. При однолинейном изображении цепи, выполняющие идентичные функции, вычерчивают одной линией, а одинаковые элементы этих цепей – одним условным графическим обозначением.
Допускается различные функциональные цепи различать толщиной линии (на одной схеме могут быть три варианта толщин линий).
В состав схемы, кроме изображения, входят надписи, характеризующие входные и выходные цепи, позиционные обозначения элементов и перечень элементов.
Позиционные обозначения элементам присваивают в пределах изделия. Порядковые номера элементам , начиная с единицы, присваивают в пределах группы элементов с одинаковым буквенным позиционным обозначением одной группы или одного типа в соответствии с последовательностью их расположения на схеме сверху вниз в направлении слева направо, например, R1, R2,…, С1,С2,… Позиционные обозначения проставляют на схеме рядом с условным графическим обозначением элемента или устройства с правой стороны или над ним. Всем изображенным на схеме элементам и устройствам присваивают условные буквенно-цифровые позиционные обозначения в соответствии с ГОСТ 2.710 – 81 «ЕСКД. Обозначения буквенно-цифровые в электрических схемах». Буквенные коды наиболее распространенных электрических элементов и устройств приведены в таблице 4.1.

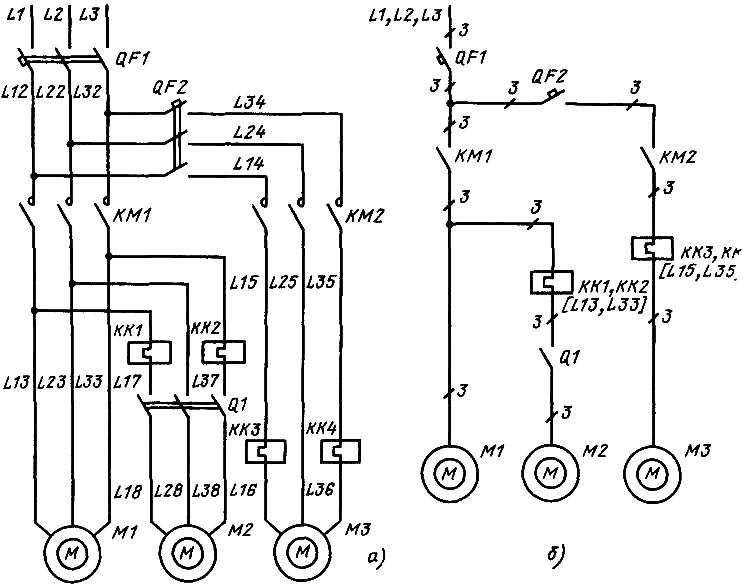

а - многолинейное изображение; б – однолинейное изображение
Рисунок 4.3 – Способы изображение силовых цепей
Таблица 4.1 - Буквенные коды электрических элементов и устройств
Обозна-чение |
Наименование |
А |
Устройства (усилители, приборы телеуправления, лазеры и т.п.) |
В
|
Преобразователи неэлектрических величин в электрические (кроме генераторов и источников питания) или наоборот, аналоговые или многоразрядные преобразователи или датчики для указания и измерения |
С |
Конденсаторы |
D |
Схемы интегральные, микросборки |
Е |
Элементы разные |
F |
Разрядники, предохранители, устройства защитные: |
G |
Генераторы, источники питания |
Н |
Устройства индикаторные и сигнальные |
К |
Реле, контакторы, пускатели |
L |
Катушки индуктивности, дроссели, реакторы |
М |
Двигатели |
Р |
Приборы, измерительное оборудование |
Q |
Выключатели и разъединители в силовых цепях |
R |
Резисторы |
Т |
Трансформаторы, автотрасформаторы |
U
|
Устройства связи. Преобразователи электрических величин в электрические |
V |
Приборы электровакуумные и полупроводниковые: |
W |
Линии и элементы СВЧ. Антенны |
X |
Соединения контактные |
Y |
Устройства механические с электромагнитным приводом |
Z |
Устройства оконечные, фильтры, ограничители |
На принципиальной схеме должны быть однозначно определены все элементы и устройства, входящие в состав изделия. Данные об элементах должны быть записаны в перечень элементов (рисунок 4.1, 4.4).
При выполнении принципиальной схемы на поле схемы допускается помещать различные текстовые данные:
- указания о марках, сечениях и расцветках проводов и кабелей, которыми должны быть выполнены соединения элементов;
- указания о требованиях к электрическому монтажу данного изделия;
- указания о назначении отдельных цепей для схем, выполненных строчным способом.
Условные графические обозначения на электрических схемах устанавливают ГОСТ 2.722 – 68 …ГОСТ 2.756 – 76. Некоторые условные графические обозначения приведены в таблице 4.2
Примеры оформления принципиальной схемы приведены на рисунках 4.3,4.4.
Рисунок 4.3 – Пример оформления принципиальной электрической схемы
Рисунок 4.4 – Пример оформления перечня элементов к электрической принципиальной схеме
