3.3 Спецификация

ГОСТ 2.108 – 68 устанавливает форму и порядок заполнения спецификации конструкторских документов на изделия всех отраслей промышленности. Спецификацию составляют на каждую сборочную единицу, комплекс и комплект на отдельных листах формата А4 по форме, показанной на рисунке 3.2( на заглавном листе основную надпись выполняют по форме 2, на последующих – по форме 2а, см. раздел 2.3 «Основные надписи»).

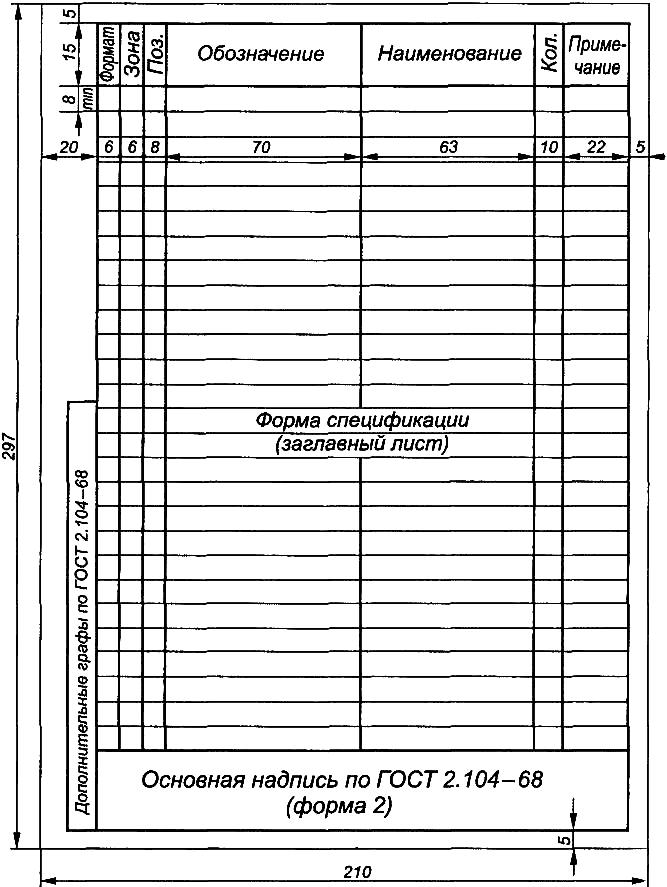

Рисунок 3.2 – Форма спецификации

Только для сборочных чертежей, выполненных на формате А4, допускается совмещение спецификации со сборочным чертежом.

Спецификации в общем виде состоят из разделов, которые располагаются в следующем порядке: «Документация», «Комплексы», «Сборочные единицы», «Детали», «Стандартные изделия», «Прочие изделия», «Материалы», «Комплекты». Наличие тех или иных разделов обусловлено составом специфицируемого изделия. Наименование каждого раздела записывают в виде заголовка в графе «Наименование» и подчеркивают. Выше и ниже заголовка оставляют не менее одной свободной строки. После каждого раздела спецификации необходимо оставлять несколько свободных строк для дополнительных записей. Допускается резервировать и номера позиций, которые проставляют в спецификацию при заполнении резервных строк.

Графы спецификаций учебного проекта заполняют сверху вниз в следующей последовательности.

1. В графе «Формат» указывают номер формата, на котором выполнен документ. Если документ выполнен на нескольких листах различных форматов, то в графе проставляют звездочку (*), а в графе «Примечание» перечисляют все форматы, в порядке их увеличения. Для деталей, на которые не выпущены чертежи, в графе указывают БЧ (без чертежа). Для документов, записанных в разделы «Стандартные изделия», «Прочие изделия» и «Материалы», графу не заполняют.

2. В графе «Зона» указывают обозначение зоны, в которой находится позиция сборочной единицы или детали (при разбивке поля чертежа на зоны по ГОСТ 2.104 – 68 ).

3. В графе «Поз.» указывают порядковые номера составных частей специфицируемого изделия. Для разделов «Документация» и «Комплекты» графу не заполняют.

4. В графе «Обозначение» указывают: в разделе «Документация» - обозначение чертежей, схем и необходимых документов, например, расчетно-пояснительной записки; в разделах «Комплексы» и «Сборочные единицы» - обозначение спецификаций этих конструкторских документов; в разделе «Детали» - обозначения соответствующих изделий; в разделах «Стандартные изделия», «Прочие изделия» и «Материалы» графу не заполняют.

5. В графе «Наименование» записывают следующие данные:

- в разделе «Документация» - наименование вида документов, входящих в основной комплект документов специфицируемого изделия, например, «Сборочный чертеж», «Габаритный чертеж», «Схема кинематическая принципиальная», «Схема электрическая принципиальная», «Перечень элементов», «Пояснительная записка» и т. д.;

- в разделе «Комплексы», «Сборочные единицы», «Детали» - наименование изделий в соответствии с основной надписью на основных конструкторских документах этих изделий; в наименованиях, состоящих из нескольких слов, на первом месте помещают имя существительное, например: «Колесо зубчатое»;

- в разделе «Стандартные изделия» - наименование и обозначение следующих групп изделий – подшипники, крепежные детали (болты, винты, гайки, шайбы, шплинты, штифты) в соответствии со стандартом на эти изделия; в пределах каждой группы – в алфавитном порядке наименований изделий, в пределах каждого наименования – в порядке возрастания обозначений стандартов, а в пределах каждого стандарта – в порядке возрастания основных параметров или размеров изделия;

- в разделе «Прочие изделия» - наименование и обозначение стан-дартных изделий, которые не попали в предыдущий раздел, а также изделия, поставляемые по техническим условиям; запись изделий ведут по однородным группам, в пределах каждой группы – в алфавитном порядке наименований изделий, а в пределах каждого наименования – в порядке возрастания основных параметров или размеров изделия;

Рисунок 3.3 – Образец заполнения спецификации на сборочную единицу (лист 1)

3.4 – Образец заполнения спецификации на сборочную единицу (лист 2)

- в разделе «Материалы» - обозначение материалов, установленные в стандартах или технических условиях на эти материалы; запись ведут по видам материалов в следующей последовательности: металлы черные; металлы магнитоэлектрические и ферромагнитные; металлы цветные, благородные и редкие; кабели, провода, шнуры; пластмассы и пресс-материалы; бумажные и текстильные материалы; лесоматериалы; резиновые и кожевенные материалы; лаки, краски, нефтепродукты и химикаты; прочие материалы; в пределах каждого вида материалы записывают в алфавитном порядке наименований, а в пределах каждого наименования – по возрастанию размеров или других технических параметров.

6. В графе «Кол.» указывают количество изделий на одно специфи-цируемое изделие; в разделе «Материалы» - общее количество материалов на одно специфицируемое изделие с указанием единиц физических величин; допускается единицы физических величин записывать в графе «Примечание» в непосредственной близости от графы «Кол.»; в разделе «Документация» графу не заполняют.

7. В графе «Примечание» указывают дополнительные сведения для планирования и организации производства, а также другие сведения, относящиеся к записанным в спецификацию изделиям, материалам и документам (например, для деталей, на которые не выпущены чертежи - массу).

Примеры заполнения спецификаций даны на рисунках 3.3, 3.4.
