Список использованной литературы
1. Александров К.К., Кузьмина Е.Г. Электротехнические чертежи и схемы. – М.: Энергоатомиздат, 1990. – 288 с.: ил.
2. Боголюбов С.К. Черчение: Учебник для средних специальных заве-дений. – 2-е изд., испр. – М.: Машиностроение, 1989. – 336 с.: ил.
3. Государственные стандарты: Указатель/ Т. 1,2,3. – Изд. станд., 2003.–387с.
4. Курсовое и дипломное проектирование технологического оборудо-вания пищевых производств / О.Г. Лунин, В.Н. Вельтищев, Ю.М. Березовский и др. – М.: Агропромиздат, 1990. – 269с., ил.
5. Общетехнический справочник / Е.А. Скороходов, В.П. Законников, А.Б. Пакнис и др.; Под общ. ред. Е.А. Скороходова. – 4-е изд., испр. – М.: Машиностроение, 1990. – 496 с.: ил. – (Серия справочников для рабочих).
6. Попова Г.Н., Алексеев С.Ю. Машиностроительное черчение: справочник. – 3-е изд., перераб. и доп. – Спб.: Политехника, 1999. – 453с., ил.
7. Чекмарев А.А. Инженерная графика: Учеб. для немаш. спец. вузов. – 3-е изд. стер. – М.: Высш. шк., 2000. 365 с.: ил.
Приложение а (справочное)
Условные графические обозначения (УГО)

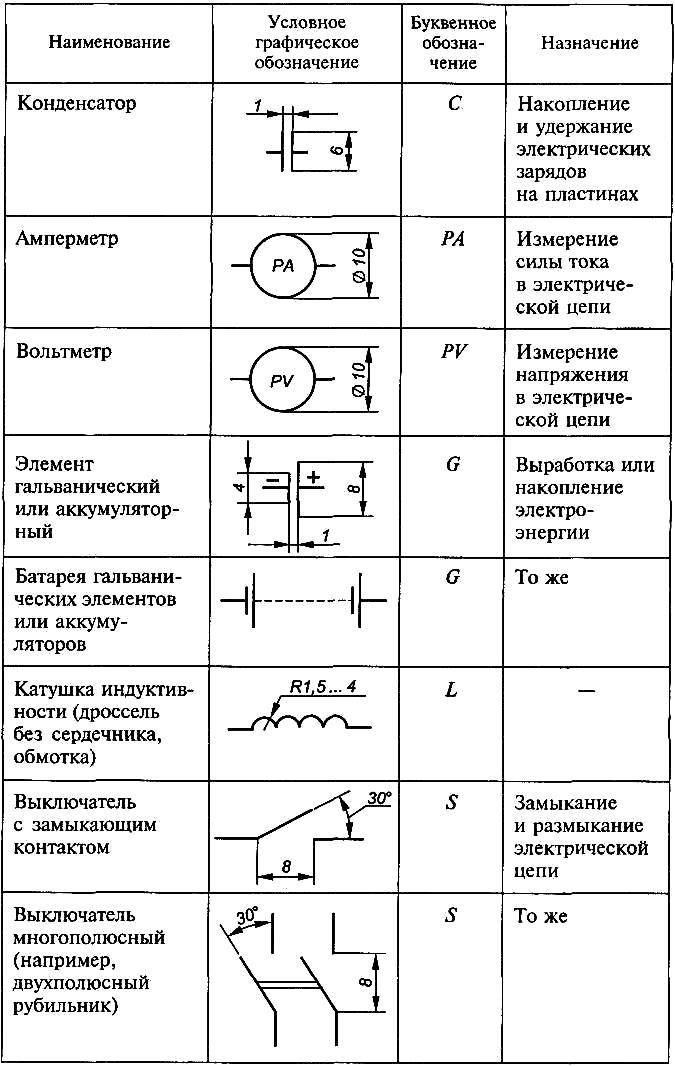

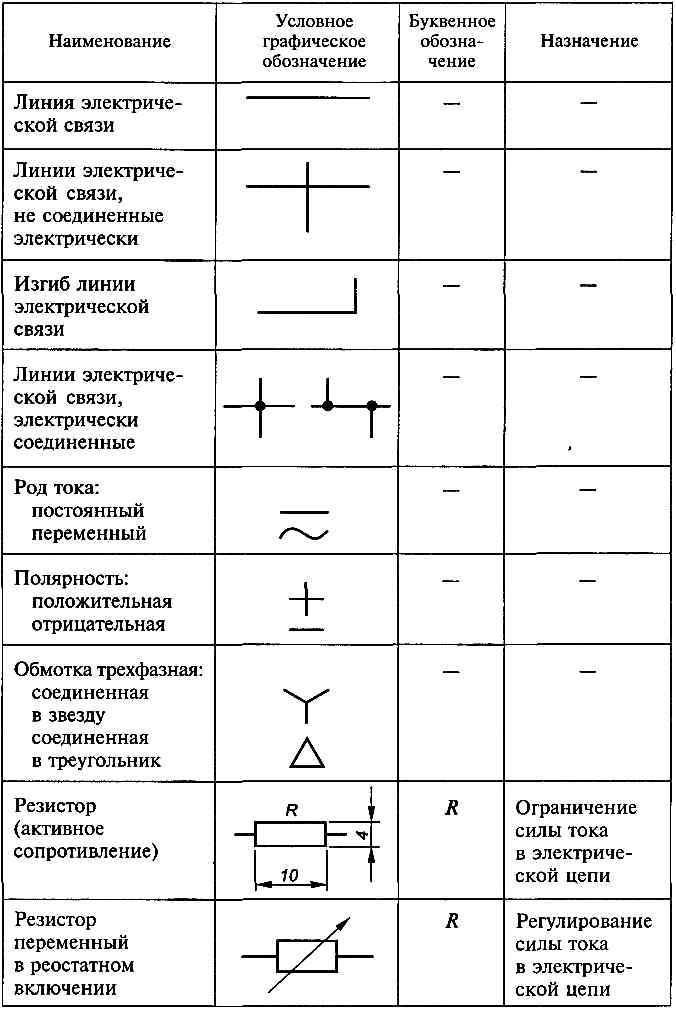

Таблица А.1 – УГО некоторых элементов электрических схем
Продолжение таблицы А.1
Продолжение таблицы А.1
Таблица А.2 – УГО некоторых элементов кинематических схем и обозначение
движений
Наименование |
Условное графическое обозначение |
Наименование |
Условное графическое обозначение |
Вал, валик, ось, стержень, шатун.
|
|
Муфта. Общее обозначение без уточнения типа |
|
Неподвижное звено (стойка)
|
|
Муфта нерасцепляемая глухая |
|
Неподвижное соединение частей звена |
|
Муфта нерасцепляемая упругая |
|
Вращательная кинематическая пара |
|
Муфта сцепления (управляемая) |
|
Поступательная кинематическая пара |
|
Муфта сцепления механическая зубчатая |
|
Винтовая кинематическая пара |
|
Муфта сцепления механическая фрикционная |
|
Подшипники скольжения и качения (без уточнения типа) |
радиальные
у порные
|
Муфта сцепляемая электрическая |
|
Муфта сцепляемая гидравлическая или пневматическая |
|
||
Подшипники скольжения радиальные |
|
||
Подшипники качения |
р адиальные
радиально-упорные
у порные
|
Муфта автоматическая (самодействующая) |
|
Тормоз. Общее обозначение без уточнения типа |
|
Продолжение таблицы А.2
Наименование |
Условное графическое обозначение |
Наименование |
Условное графическое обозначение |
||||||||
Кулачки плоские вращающиеся |
|
Передача круглозвенной цепью |
|
||||||||
Кулачки барабанные цилиндрические
|
|
Передача пластинчатой цепью |
|
||||||||

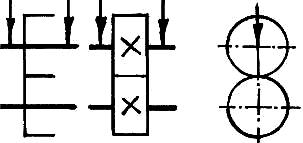

Передача фрикционная с цилиндрическими роликами
|
|
Передача зубчатая (цилиндрическая) без уточнения типа зубьев |
|
||||||||
Передача фрикционная с коническими роликами регулируемая (вариатор)
|
|
Передачи зубчатые цилиндрические |
с прямыми зубьями
с косыми зубьями
с шевронными зубьями
|
||||||||
Шкив ступенчатый, закрепленный на валу
|
|
||||||||||
Передача ременная без уточнения типа ремня |
|
||||||||||
Передача плоским ремнем
|
|
Передача зубчатая коническая |
|
||||||||
Передача клиновидным ремнем
|
|
||||||||||
Передача круглым ремнем
|
|
Передача червячная с цилиндрическим червяком |
|
||||||||
Передача цепная без уточнения типа цепи
|
|
||||||||||
|
|
|
|
||||||||
|
|
|
|
||||||||
|
|
|
|
||||||||
|
|
||||||||||
|
|
||||||||||
|
|
|
|
||||||||
|
|
||||||||||
|
|
Наименование |
Условное графическое обозначение |
Наименование |
Условное графическое обозначение |
Передачи зубчатые реечные |
|
Передвижные упоры |
|
Винт, передающий движение |
|
Гибкий вал для передачи вращающегося момента |
|
Гайка на винте, передающем движение |
неразъемная
разъемная
|
||
Рукоятка |
|
||
Пружины цилиндрические |
сжатия
растяжения
работающие на кручение
|
Маховичок |
|
Одностороннее движение |
прямолинейное
вращательное с осью вращения в плоскости чертежа
вращательное с осью вращения перпендикулярно плоскости чертежа
винтовое с осью вращения перпендикулярно плоскости чертежа
|
||
Возвратное движение |
прямолинейное
вращательное с осью вращения в плоскости чертежа
вращательное с осью вращения перпендикулярно плоскости чертежа
винтовое с осью вращения в плоскости чертежа
|
Продолжение таблицы А.2
Продолжение таблицы А.2
Наименование |
Условное графическое обозначение |
Наименование |
Условное графическое обозначение |
Возвратное движение |
винтовое с осью вращения перпендикулярно плоскости чертежа
с выстоем в одном крайнем положении прямолинейное
с выстоем в одном крайнем положении вращательное
|
Одностороннее движение |
с мгновенной остановкой в промежуточном положении прямолинейное
с мгновенной остановкой в промежуточном положении вращательное
с выстоем в промежуточном положении прямолинейное
с выстоем в промежуточном положении вращательное
|
Одностороннее движение |
с частичным обратным движением прямолинейное
с частичным обратным движением вращательное
|
Калошин Ю.А., Мамцев А.Н., Бондарева И.А., Мельникова Н.В.
КУРСОВОЕ И ДИПЛОМНОЕ ПРОЕКТИРОВАНИЕ
Методическое пособие по оформлению графической части курсовых и дипломных проектов
