Теперь закончим построение осевых линий

  1. Нарисуйте в любом пустом месте чертежа круг радиусом 450.

  1. На панели Редактирование нажмите команду Переместить

AutoCAD запрашивает выбрать объекты предназначенные для переноса.

  1. Выберите созданный круг и нажмите Enter для завершения выбора объектов.

Далее необходимо выбрать базовую точку – точку относительно которой будет осуществлен перенос.

  1. На панели Объектная привязка выберите режим Квадрант

  1. Привяжитесь к крайней правой точке круга как показано на рисунке:

  1. Осуществите перенос круга и его привязку к верхней осевой линии

Полученный рисунок должен выглядеть подобно изображенному ниже.

Теперь скопируем данный круг к остальным осевым линиям

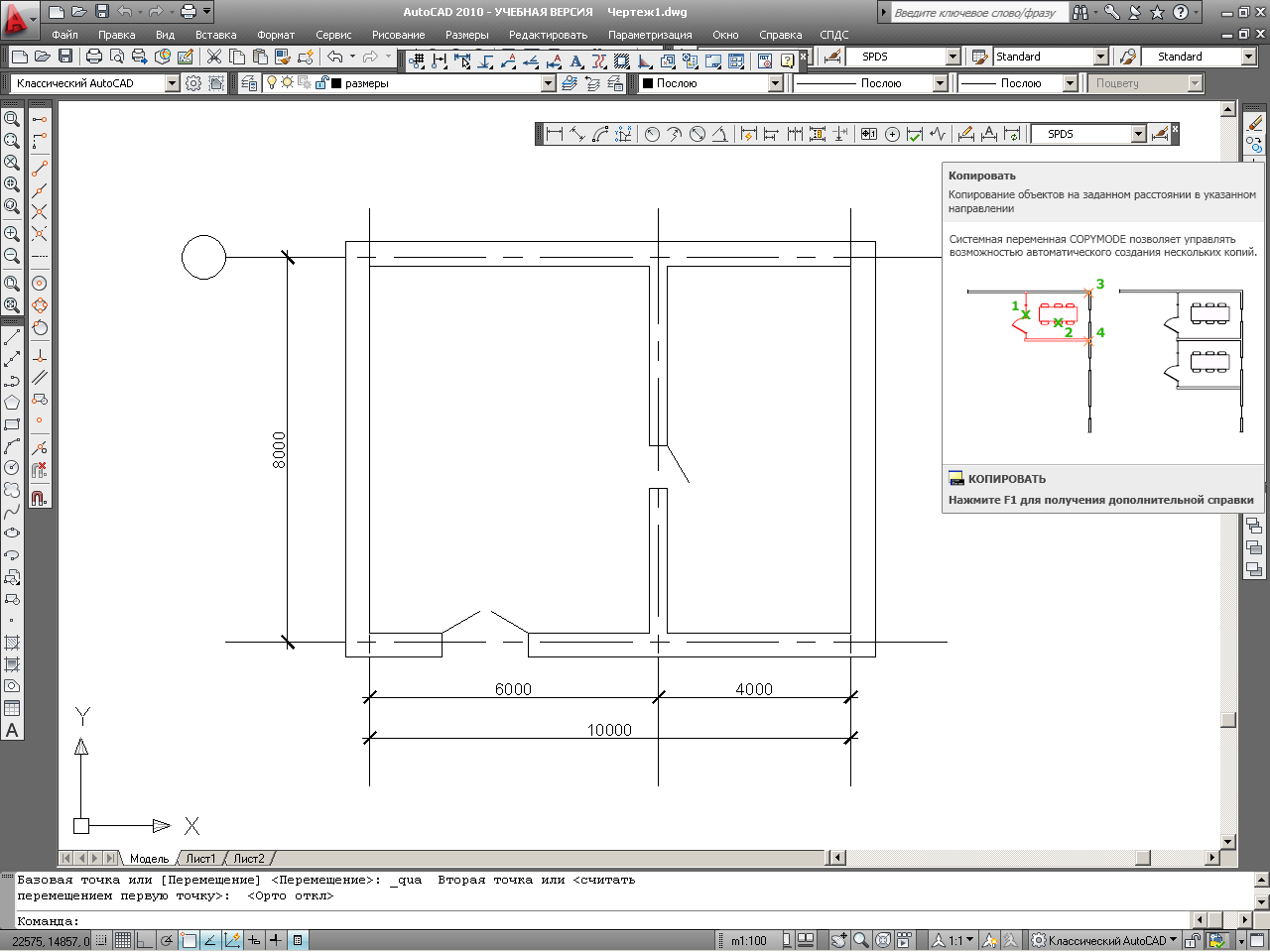

  1. На панели Редактирование нажмите команду Копировать

AutoCAD запрашивает выбрать объекты предназначенные для копирования.

  1. Выберите созданный круг и нажмите Enter для завершения выбора объектов.

Далее необходимо выбрать базовую точку – точку относительно которой будет произведено копирование.

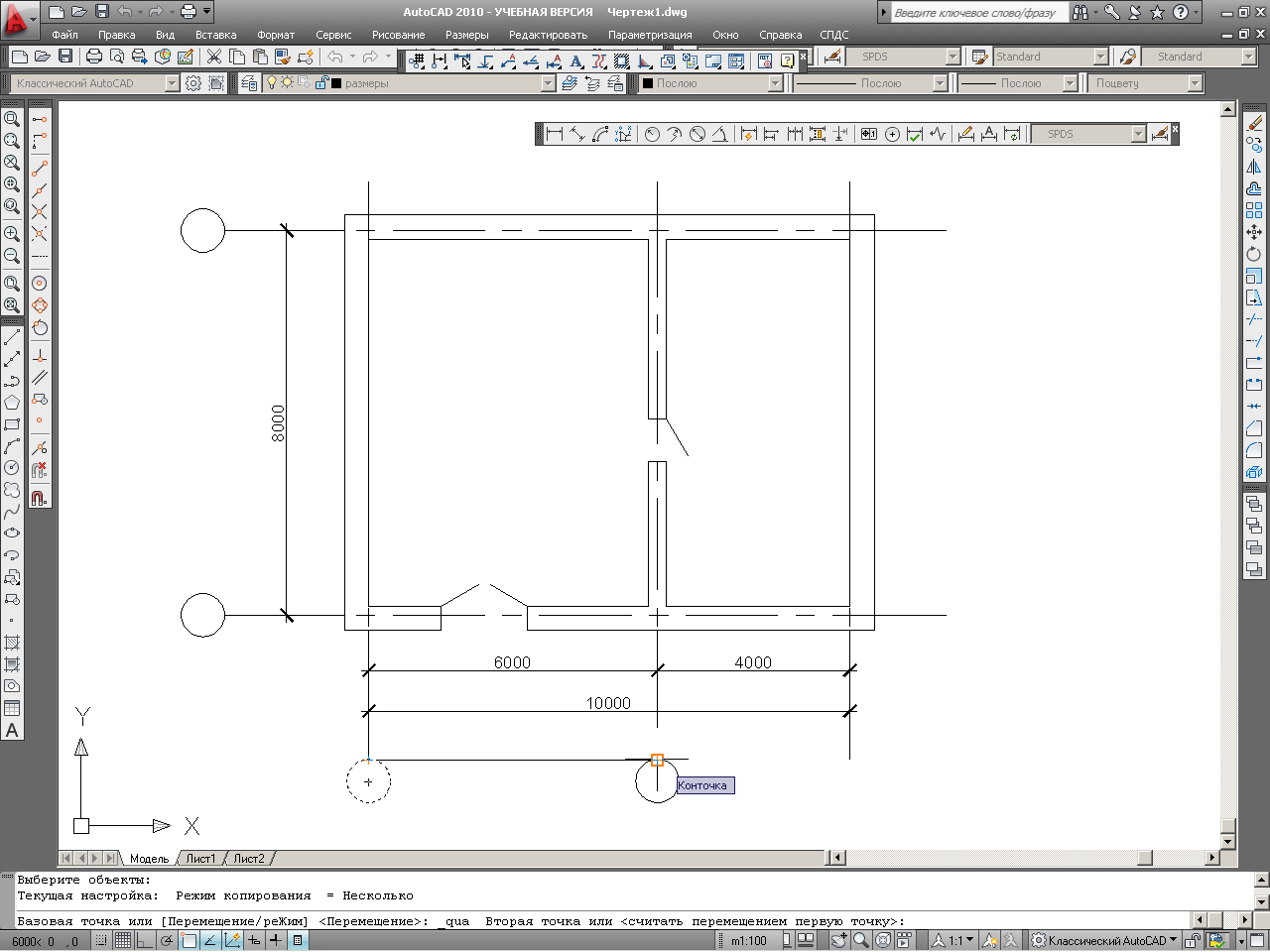

  1. На панели Объектная привязка выберите вновь режим Квадрант и привяжитесь к крайней правой точке круга как показано на рисунке.

  1. Осуществите копирование круга и его привязку к нижней осевой линии

  1. Продолжите самостоятельно операцию копирования. Для копирования выберите любой круг и привяжитесь с помощью режима Квадрант к верхней точке круга.

Последовательность выполнения копирования приведена ниже

Внимание!!! Операцию копирования не прерывайте пока не будет завершена вставка всех 3-х кругов.

Полученный рисунок должен выглядеть подобно изображенному ниже.

Создание надписей на чертеже

Для завершения построения массива осей необходимо подписать названия осей

Создадим новый текстовой стиль, в котором будем выполнять надписи.

  1. Из меню «Формат» выберите команду «Стиль текста».

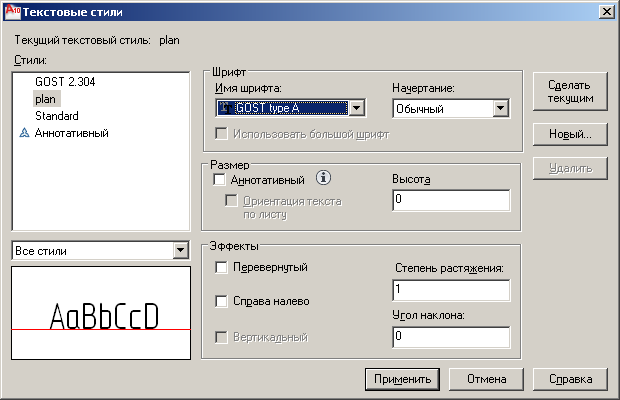

  1. В диалоговом окне «Текстовые стили» нажмите кнопку «Новый».

  1. В поле «Имя стиля» диалогового окна “Новый текстовый стиль” ввести plan, а затем нажать кнопку «OK».

  1. В диалоговом окне «Имя стиля» выбрать Имя шрифта – GOST type A (если данного шрифта нет в предложенном списке, выберите Arial), в поле «Высота» ввести 0.

  2. Далее нажать кнопку «Сделать текущим», «Применить», а затем кнопку «Закрыть».

  3. Теперь текущим является текстовый стиль Plan.

О высоте текста

После того, как текстовому стилю присвоено имя, AutoCAD запрашивает указать файл шрифта, который будет базой создаваемого стиля. Модификация шрифта внутри текстового стиля происходит, в частности, за счет изменения его высоты. Если оставить ее равной 0, то AutoCAD будет запрашивать высоту каждый раз при использовании этого стиля командами обработки текста. Это полезно делать в том случае, если в одном рисунке предполагается выполнять надписи в данном стиле, но с использованием разной высоты текста.

Начнем создание надписей с цифровых данных.

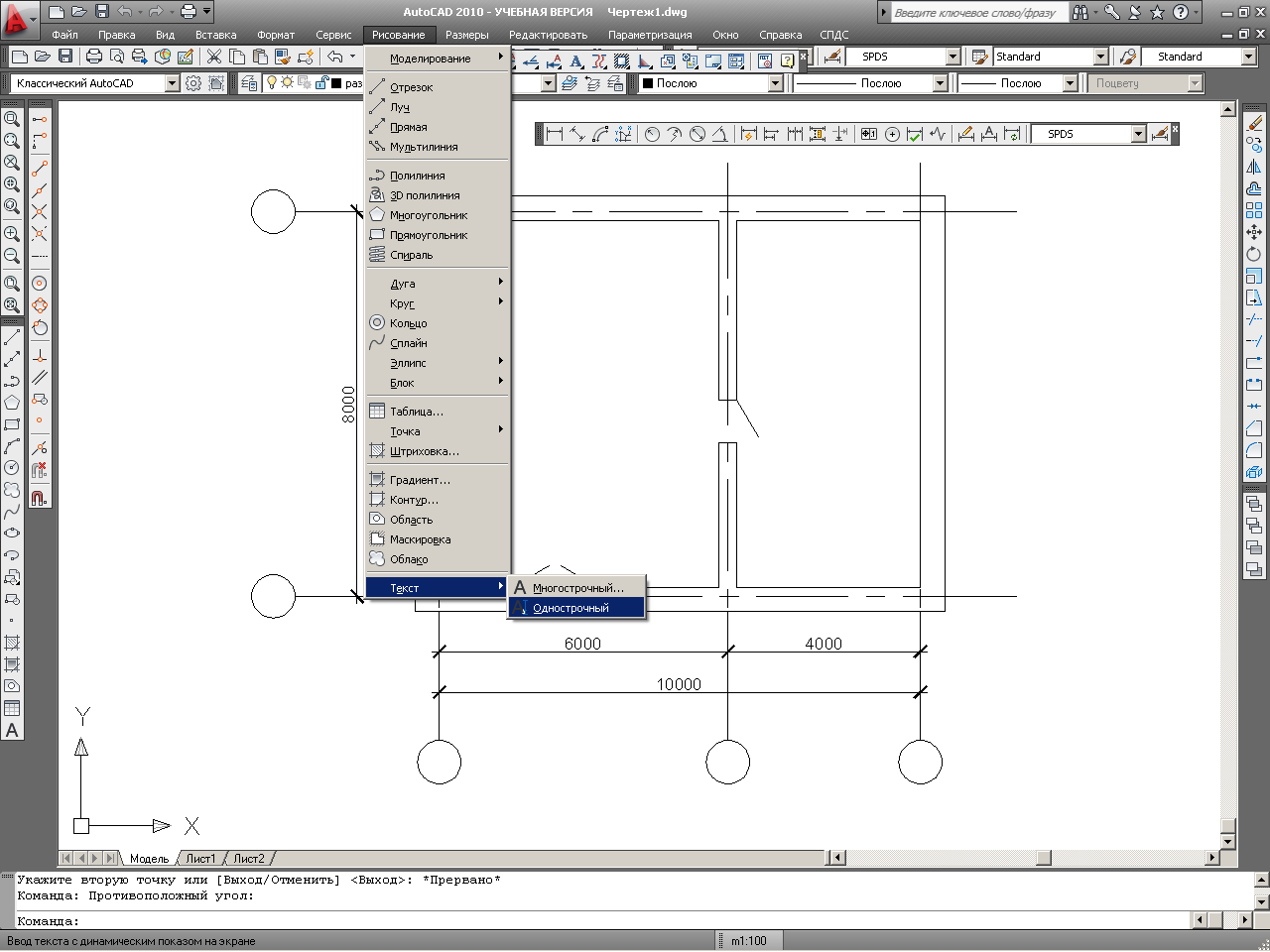

  1. Выберите в меня Рисование – Текст - Однострочный

AutoCAD запросит Начальную точку ввода текста, высоту и угол поворота

  1. При запросе начальной точки, щелкните мышкой в поле чертежа в пределах нужного круга, высоту текста задайте 450, угол поворота 0.

  2. Впишите цифры 1, 2, 3 в соответствующих местах.

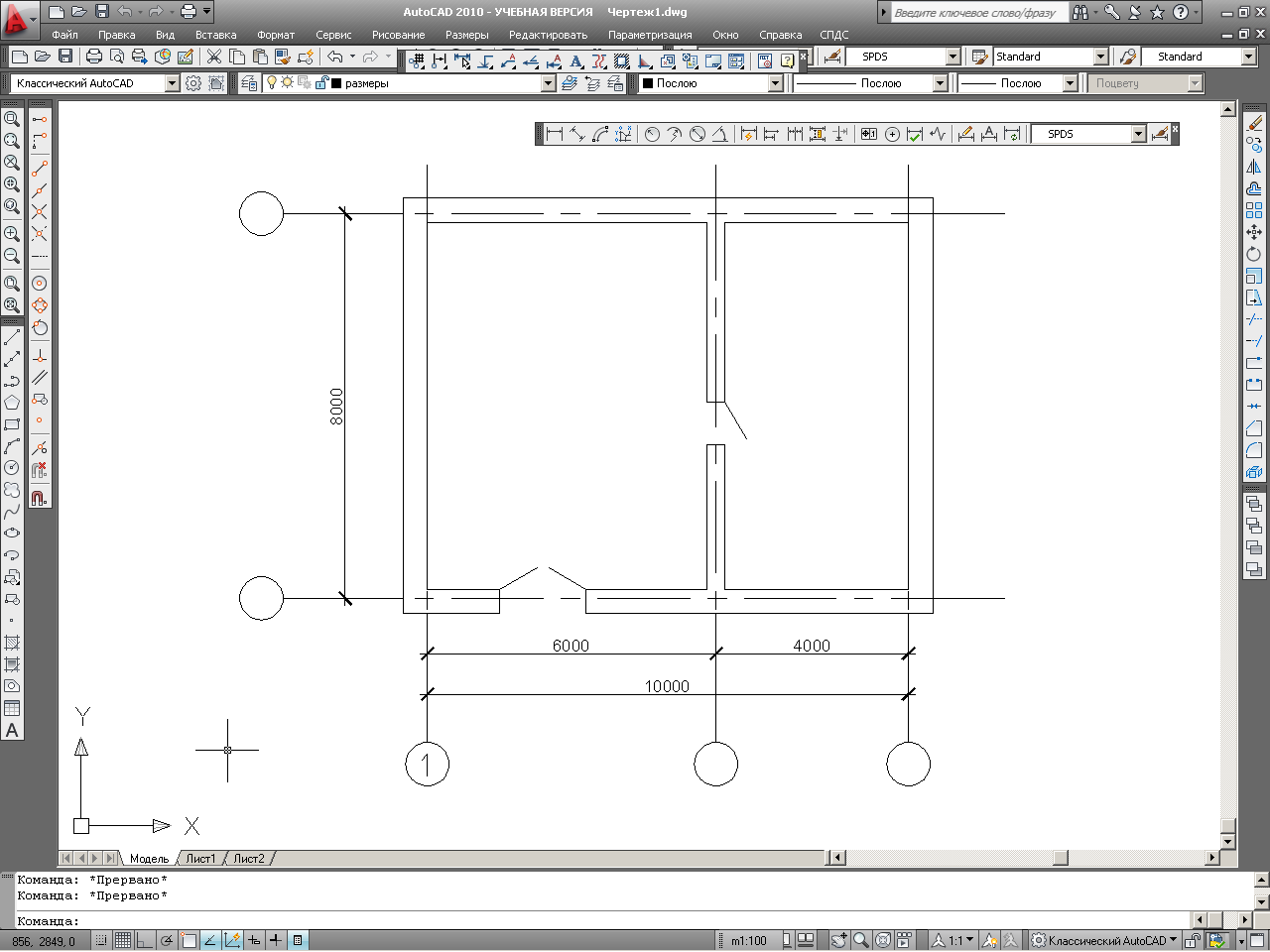

Полученный рисунок должен выглядеть подобно изображенному ниже.

  1. Повторите операцию для осей А и В:
