2.5 Перелік матеріалів та запасних частин для вузла, що ремонтується

Таблиця 2.4 – Перелік матеріалів та запасних частин

Найменування інструменту	Ціна, грн
Підшипники баку	250,00
Ущільнювач	200,00
Ремінь	80,00
Помпа відкачки води	100,00
Амортизатори	125,00
Патрубки подачі та витоку води з пральної машини	80,00
Противаги	200,00
Підшипники електродвигуна	120,00
Щітки електродвигуна	60,00
Модуль керування	200,00
ТЕН	140,00

Продовження таблиці 2.4

Реле рівня	60,00
Клапан наливу води	40,00
Літол	120,00
Разом:	1795,00

Кількість запчастин визначається в залежності від кількості річних робіт ремонту, в даному випадку – використовуються лише нова пара підшипників для прального баку.

2.6 Характеристика інструменту та обладнання дільниці з ремонту пральних машин

Інструмент, необхідний для розбирання пральної машини зображено на рисунку 12.

Рисунок 12 – Інструмент, необхідний для розбирання пральної машини

Характеристика інструменту дільниці з ремонту пральних машин наведено в таблиці 2.5.

Таблиця 2.5 – Перелік інструменту для ремонту пральних машин

Найменування інструменту	ГОСТ	Ціна, грн
Хрестоподібна викрутка	ГОСТ 10754-80	8,00
Плоска викрутка	ГОСТ 24437-93	8,00
Гайковий ключ 13,0	ГОСТ 2838-80	15,00
Гайковий ключ 8,0 / 10,0	ГОСТ 2838-80	13,00
Кліщі для самозажимних хомутиків (1472-Beta)	ГОСТ 14184-83	35,00
Кусачки	ГОСТ 28037-89	13,00
Плоскогубці	ГОСТ 7236-93	10,00
Плоскогубці відігнуті довгі	ГОСТ 7236-93	11,00
Гвинтових з’ємник	ГОСТ 27718-88	100,00
Сервісний ключ	-	50,00
Всього:		263,00

Для зняття підшипникового щита приводу прального барабану використовують спеціальний сервісний ключ, котрий схожий на ключ для заміни кругів кутових шліф-машинок. Сервісний ключ зображено на рисунку 13.

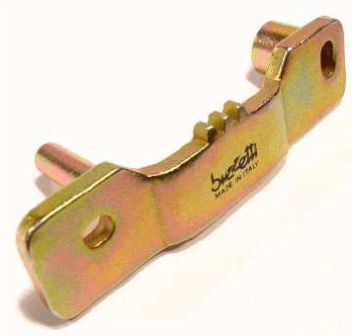

Рисунок 13 – Сервісний ключ для зняття підшипникового щита приводу прального барабану

Для проведення заміни підшипників та ущільнень, використовують з’ємник. На рисунку 14 зображена одна із моделей гвинтових з’ємників.

Рисунок 14 – Комплект пристосувань для витягання і заміни підшипників

Крім інструменту на дільниці з ремонту пральних машин використовують різноманітне обладнання.

Проаналізувавши пункт «Розробка технологічного процесу ремонту та визначення норм часу на операції» визначаємо необхідне обладнання дільниці з ремонту та зводимо в таблицю 2.6.

Таблиця 2.6 – Характеристика обладнання дільниці з ремонту пральних машин

Найменування обладнання	Призначення	Потужність, кВт	Ціна, грн
Свердлильний верстак PTB-16B/230	Свердління, розточування і розгортка отворів в деталях і заготівлях з будь-якого матеріалу	0,48	1500,00

Продовження таблиці 2.6

Заточувальний верстак "Stern" BG 370 SF	Заточування інструменту, а також для зачистки і обдирання різноманітного покриття деталей	0,37	700,00
Шумомір VOLTCRAFT SL-50	Вимірює рівень шуму	-	500,00
Мультиметр Mastech M890G	Вимірювання струму, напруги, опору і коефіцієнт посилення біполярних транзисторів, ємність конденсаторів, температуру навколишнього середовища, продзвонювати напівпровідникові діоди	-	120,00
Рівень Stabila 150см	Визначення відхилення елементів різних конструкцій від горизонтального або вертикального положення	-	80,00
Механічний вантажний підйомник GENIE LIFT GL4	Перевезення і підйом важких вантажів на висоту до 1,8 м та вагою до 181 кг	-	1200,00
Стенд для перевірки електрообладнання Е-250	Перевірка працездатності та визначення технічного стану і пошуку несправностей елементів електроніки	4	20000,00
Разом:	-	4,95	24100,00

2.7 Технічні вимоги до приладу після ремонту

1. Відремонтована пральна машина автомат повинна відповідати вимогам, що вказані в інструкції по експлуатації;

2. Матеріали та запчастини, що використовуються при ремонті, не повинні погіршувати якість роботи та зовнішній вид пральної машини автомат;

3. При ремонті електродвигуна пральна машина автомат повинна працювати при відхилення напруги у мережі в межах ±10%;

4. Потребуєма потужність не повинна перевищувати номінальну величину більше 15% при номінальній напрузі;

5. Опір ізоляції між обмотками двигуна відносно корпуса не повинен бути менше 2 МОм;

6. У відремонтованих пральни машинах автомат всі струмоведучі частини, що знаходяться під напругою, повинні бути ізольованими, ізоляція повинна витримувати протягом 1хв випробувальну напругу 1250В змінного струму частотою 50Гц по ГОСТ 12.2.013-87;

7. У відремонтованих пральних машинах автомат отвори для воду провідників повинні бути забезпечені втулками, або трубками із ізоляційного матеріалу. З’єднувальний шнур повинен бути армованим та захисною трубкою, що не піддається згинанню на гострих кромках посудомийної машини;

8. Внутрішня проводка повинна бути без перекручувань та захищена від внутрішніх частин, що обертаються. При заміні гнучкого шнура, довжина його може бути змінена за вимогою замовника, але шнур повинен бути того самого перетину та довжиною не менше 2м. Збільшення шнура шляхом зрощування не допускається;

9. Рівень шуму та вібрацій повинно відповідати паспортному значенню, допускається відхилення від паспортних параметрів не більше 10% в залежності від строку експлуатації.

2.8 Контроль якості ремонту та методи випробовування

1. Контроль:

• Кожний відремонтований прилад підлягає приймальному контролю на відповідність вимогам цього стандарту в обсязі замовлення.

• Замовник має право перевіряти відповідність відремонтованого приладу вимогам цього стандарту в обсязі замовлення.

• При виявленні несправностей, які зазначені в замовленні або які виникли при ремонті, підприємство зобов'язано усунути їх і після повторної перевірки видати відремонтований прилад замовнику.

• Незалежно від обсягу замовлення, кожний відремонтований прилад повинен бути перевірений на функціонування, а в разі ремонту елементів електричної схеми в стаціонарних умовах - на відповідність електор безпеки.
