1 Загальна частина

1. Призначення, будова ПМА WITXL 109 фірми Indesit

Рисунок 1 – Зовнішній вигляд ПМА WITXL 109 фірми Indesit

Пральні машини ПМА WITXL 109 фірми Indesit призначені для механізації однією з найбільш трудомістких операцій ручної праці в домашньому господарстві - прання білизни. Побутові автоматичні пральні машини типу ПМА призначені для прання білизни за заданою програмою.

ПМА WITXL 109 фірми Indesit складається з:

1. Колекторні електродвигун УД;

2. ТЕН;

3. Термостат;

4. Шків приводу барабану;

5. Ремінь;

6. Ущільнювач;

7. Реле рівня води;

8. Металобетонні противаги;

9. Пластиковий пральний бак;

10. Шків приводу двигуна;

11. Шнур живлення;

12. Блокувальний пристрій дверцят;

13. Лоток для миючого засобу;

14. Перфорований пральний барабан з загрузочною дверцятою;

15. Панель керування;

16. Ручка відкривання дверцят;

17. Амортизатори;

18. Перешкододавлячий пристрій;

19. Тахогенератор;

20. Патрубок зливу води;

21. Зливний насос;

22. Клапан подачі води.

Прання, замочування і полоскання здійснюються механічним перемішуванням білизни, поміщеної в перфорований барабан у пральному розчині. Отжим білизни здійснюється центрифугуванням білизни в тому ж барабані.

Усередині бака на підшипниках обертається барабан. Вісь барабана знаходиться у горизонтальному положенні. Обертання барабана забезпечує прання або віджимання речей. Оскільки барабан зазвичай завантажений нерівномірно, при обертанні його з великою швидкістю виникає сильна вібрація. Тому бак з барабаном закріплюються усередині машини не жорстко, а за допомогою пружинної підвіски. На тій же підвісці закріплюється і електродвигун. Двигун обертає барабан через ремінну передачу. Бічна поверхня барабана містить велику кількість отворів для вільного протікання і витікання води, а ребра призначенні для збільшення інтенсивності прання.

4

5

6

7

1

3

2

8

10

9

11

Р

12

исунок 2 – Будова ПМА WITXL 109 фірми Indesit (Вид збоку без бічної панелі)

14

13

16

15

Рисунок 3 – Будова ПМА WITXL 109 фірми Indesit (Вид зверху)

Більшу частину обсягу машини займає бак. Бак перешкоджає неконтрольованому розтіканню води або миючого розчину в процесі роботи машини. Вода подається в бак через наливний отвір і відкачується з бака за допомогою насоса. Бак за допомогою пружин і амортизаторів закріплений в корпусі машини.

Барабан даної пральної машини, з фронтальним завантаженням, центральносимметричні, тому у них менше вібрації при віджиманні.

Для завантаження і вивантаження речей в барабані є отвір який знаходиться на циліндричній поверхні барабана і закривається кришкою з запірним пристроєм. Дверцята закриває доступ в бак під час роботи машини. В цілях безпеки, ця дверцята блокується спеціальним блокувальним пристроєм.

Н

19

а корпусі машини є спеціальний лоток (кювета) для миючого засобу. З кювети миючий засіб змивається всередину машини, для цього спеціально подається струя води.

21

20

17

18

Рисунок 4 – Будова ПМА WITXL 109 фірми Indesit (Інші деталі)

Для автоматичної роботи пральної машини, вона також містить ТЕН, датчик температури (основний, і аварійний), датчик рівня води, насос зливу води, клапан подачі води і модуль управління.

22

Рисунок 5 – Клапан подачі води

1.2 Класифікація приладів даного типу та порівняльна характеристика параметрів з іншими аналогічними приладами.

За ГОСТ 8051-93 "Машини пральні побутові. Загальні технічні умови" прийнята наступна класифікація пральних машин:

ПM - пральні машини без віджиму;

ПМР - пральні машини з ручним віджимним пристроєм;

ПМН - пральні машини напівавтоматичні, у яких управління окремими процесами обробки тканин виконується оператором;

ПМА - пральні машини автоматичні, у яких управління процесом прання тканин виконується відповідно до заданої програми.

Побутові пральні машини класифікуються:

• за номінальним завантаженням;

• за кількістю баків: однобакові і двухбакові ("Д");

• за способом завантаження: з верхнім завантаженням, з фронтальним завантаженням ("Ф");

• за способом активації: активаторниі і барабанні ("Б");

• за способом управління: електромеханічниі і електронні ("Е").

По можливості підігріву води і сушки білизни, після віджимання, пральні машини поділяють на машини без нагрівачів, машини з малопотужними нагрівачами, що забезпечують нагрів теплої води температурою 50 ... 55 ° С до температури прання; машини з нагрівачем, що забезпечує нагрівання холодної води температурою 10 .. .20 ° С до температури прання і машини з нагрівачем, що забезпечує повний нагрів води і сушки білизни після віджимання.

Основними параметрами пральних машин є: номінальне завантаження білизни, кг (максимальна кількість сухої білизни, яка може бути обробленою за один цикл операцій); номінальна споживана потужність електроприводу при пранні білизни, Вт; номінальна споживана потужність електроприводу при віджиманні білизни, Вт;

номінальна споживана потужність електронагрівального пристрою, Вт і маса, кг.

Номінальним завантаженням машини вважається навантаження, відповідна роботі машини з максимальною кількістю води, на яку розрахована машина, і максимальну кількість сухої білизни.

Умовне позначення пральних машин проводиться відповідно до ГОСТу 8051-83. Воно містить позначення типорозміру і найменування моделі. Приклад умовного позначення пральної побутової машини типу ПМА - "Вятка-автомат" на 12 програм з фронтальним завантаженням на 4 кг сухої білизни з барабанним способом активації: ПМА-4ФБ "Вятка-автомат-12".

За типом захисту від ураження електричним струмом машини виготовляють I і II класів, за ступенем захисту від вологи - захистом від бризок виконані за ГОСТом 14087-80.

Машини повинні прати, полоскати і віджимати вироби без механічних пошкоджень тканин.

Машини всіх типів повинні мати реле часу або пристрій, що задає час роботи лопастевого диска, барабана, центрифуги, а також насос для відкачування рідини, крім машин типу РМ.

Всі машини, крім ПМА, повинні мати рівнемір або покажчик рівня бака номінальним кількістю рідини (до завантаження машини білизною) для кожного режиму прання.

Корегований рівень звуку машин не повинен перевищувати таких значень:

72 дБА - для машин типу ПМ; 75 дБА - для машин типу ПМР; 70дБА - для машин типу ПМН і ПМА.

Для кращого розуміння параметрів за якими класифікують сучасні автоматичні пральні машини, пропоную ознайомитися з таблицею, в якій саме вказано ці параметри.

Таблиця 1.1 – Класифікація сучасних автоматичних пральних машин.

Клас енерго-споживання	Витрата енергії, кВт год/кг	Клас ефектив-ності прання	Індекс ефектив-ності прання	Клас ефектив-ності віджимання	Індекс ефектив-ності віджи-мання,%
A	<0,19	A	>1,03	A	<45
B	0,2-0,23	B	1,02-1	B	46-54
C	0,24-0,27	C	0,99-0,97	C	55-63
D	0,28-0,31	D	0,96-0,94	D	64-72
E	0,32-0,35	E	0,93-0,91	E	73-81
F	0,36-0,39	F	0,9-0,88	F	80-90
G	>0,39	G	<0,88	G	>90

Для порівняння ПМА WITXL 109 фірми Indesit з параметрами інших пральних машин пропоную порівняти наступні моделі: ПМА WITXL 109 фірми Indesit, ПМА TLN 105 SW фірми ARDO та ПМА GO4 W264-07S фірми Candy. Порівняльна характеристика наведена в таблиці 1.2.

Таблиця 1.2 – Порівняльна характеристика параметрів ПМА WITXL 109 фірми Indesit з іншими аналогічними приладами.

Параметр	ПМА WITXL 109 фірми Indesit	ПМА TLN 105 SW фірми ARDO	ПМА GO4 W264-07S фірми Candy
Тип завантаження	вертикальниа	вертикальна	фронтальна
Завантаження	6 кг	5 кг	6 кг
Максимальна швидкість віджимання	1000 об / хв	1000 об / хв	1400 об / хв
Кількість програм прання	16	19	21
Сушіння	-	-	+ / 4 кг /
Таймер відстрочки старту	+	+	+ / до 9 годин /
Захист від протікання	+	+	+
Швидке прання	+	+	+
Контроль піноутворення	+	-	+
Контроль дисбалансу	+	-	+
Клас прання	A	A	A
Клас віджиму	C	C	A
Клас енергоспоживання	A	A	B
Колір	білий	білий	білий
Габарити (ВхШхГ)	85x40x60 см	90х40х60 см	85х60х44 см
Матеріал баку	кластик	eco carbon	пластик

1.3 Принципова електрична схема ПМА WITXL 109 фірми Indesit та принцип її роботи

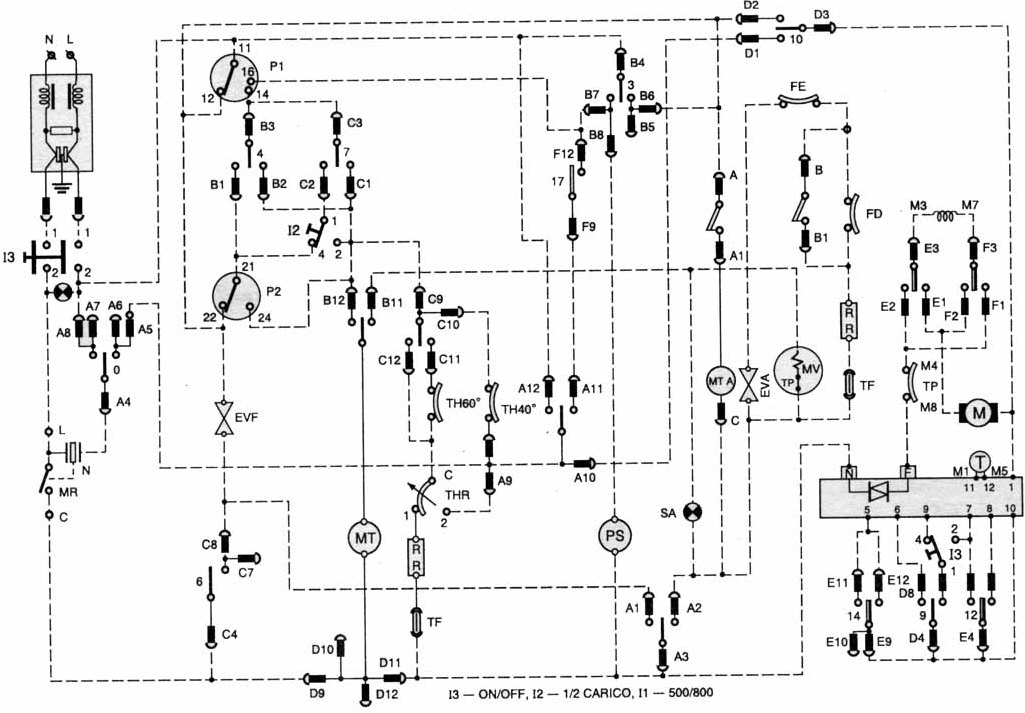

1) Принципова електрична схема ПМА WITXL 109 фірми Indesit зображена на рисунку 6

Рисунок 6 – Принципова електрична схема ПМА WITXL 109 фірми Indesit

Принцип роботи:

В електричну схему машини входять: командоапарат, теплонагрівач води (ТЕН), реле температури води, що вимикає що вимикає електронагрівач при досягненні заданої температури, датчик рівня розчину, насос, прилади автоматики, електромагнітний клапан, електродвигун і конденсатори.

Для переключення режиму роботи пральної машини на верхній рамці знаходяться ручки зв’язані з командоапаратом.

Командоапарат, працюючий по принципу шагового руху механізму переключення, складається із набору кулачків і контактів, які замикаються або розмикаються при оберті кулачків. З допомогою рукоятки, яка виведена на панель керування пральної машини, проводиться установлення вихідного положення кулачків згідно з вибраною програмою.

Принцип роботи реле рівня води заснований на перетворенні тиску, що створюється стовбом рідини і діє на мембрану, яка під тиском змінює положення рухомих контактів і перемикає реле рівня води.

При підвищенні тиску і досягнення верхнього заданого значення рівня води, мембрана через штовхачі перемикають контакти. При зниженні тиску вони стають в зону не чуттєвості і відбувається зворотне перемикання контактів.

Електромагнітний клапан призначений для відкриття подачі води в пральну машину при заповненні бака і перериванні подачі води в бак в необхідний момент часу.

В якості реле температури широко застосовують біметалічні регулятори. Принцип його роботи заснований на температурній деформації металів.

Електродвигун призначений для обертання прального барабану під час прання, або віджиму білизни.

Зливний насос призначений для злиття, після роботи, прального розчину в каналізацію.

2. Схема сигналізатору витоку води:

Схема сигналізатора показана на рисунку 7. На елементах DD1.3, DD1.4 зібраний генератор з частотою 1 ... 2 кГц. Елементи R7, VD2 симетрують форму генерованих імпульсів. Через конденсатор СЗ, що відтинає постійну складову, конденсатор С4 і резистор R22, що утворюють ФНЧ, перемінна напруга подається на зовнішній електрод XT1. Електрод-приймач XT2 підключений до входу компаратора DА1.1. При одночасному поєднанні електродів ХТ1 і ХТ2 з водою на виході компаратора DА1.1 присутні імпульси з частотою генератора, які через підсилювач VТ2 подаються на випромінювач ВF1. ФНЧ С4, R22 «зрізає» високочастотні складові вихідної напруги генератора, усуваючи «підзвін» сигналізатора в черговому режимі через ємнісний зв'язок між електродами ХТ1 і ХТ2.

Для зменшення витрати енергій батарей (3 елементи типорозміру АА) живлення на схему сигналізатора подається в імпульсному режимі. Для цього служить другий генератор, виконаний на елементах DD1.1, DD1.2, який через ключ VT1 подає живлення на схему пристрою. При цьому запускається генератор на елементах DD1.3,DD1.4 і проводиться тестування стану поверхні під електродами ХТ1, ХТ2.При дотику електродів з водою проводиться звукова сигналізація протягом включеного стану сигналізатора. Елементи R2, RЗ, VD1 визначають співвідношення між включеним і вимкненим станом сигналізатора. Конденсатор С6 зменшує тривалість світіння світлодіода HL1 до необхідної для візуального контролю і зменшує середній споживаний пристроєм струм. Так як сигналізатор передбачається використовувати безперервно, то вимикача живлення в пристрої немає. Очікуваний час роботи пристрою в черговому режимі від одного комплекту елементів - до 6 місяців. При необхідності тривалого невикористання пристрою слід вийняти з нього батарейки.

Для контролю рівня заряду батареї зібраний індикатор розряду на компараторі DA1.2. Джерело опорної напруги виконаний на мікропотужним стабілізаторі DA2. Резистор R20 задає гістерезисних характеристику компаратора DA1.2. Світіння світлодіода HL1 сигналізує про функціонування пристрою і достатньому рівні заряду батареї. Відсутність спалахів світодіода сигналізує про необхідність заміни елементів живлення.  Налагодження сигналізатора зводиться до установки частоти генератора на елементах DD1.3, DD1.4. Значення частоти вибирається рівним значенню резонансної частоти випромінювача ВF1 (для збільшення гучності сигналу). Для чого попередньо випромінювач підключається до низькочастотного генератора, і, перебудовуючи частоту генератора, по максимуму гучності випромінювач визначається значення частоти для генератора на елементах DD1.3, DD1.4. При вказаних на схемі номіналах частота генератора становить 1,8 кГц. При необхідності, для збільшення чутливості компаратора DA1.1 слід зменшити опір резистора R10. Резисторами R15, R19 встановлюється поріг гасіння світлодіода HL1. Для цього, подаючи напругу від зовнішнього регульованого джерела, підбором резисторів R15 або R19 встановлюють поріг виключення світлодіода HL1 при кінцевому значенні напруги батареї (3 В). У даній схемі, без її ускладнення, тривалість спалаху світлодіода HL1 залежить від величини напруги живлення: при зниженні напруги - спалах коротше. Це слід враховувати при розумінні ємності, менше зазначеної на схемі.

Відповідно, перевіряти наявність спалаху слід при мінімальній напрузі живлення: в даному випадку - при 3 В.У схемі сигналізатора можливе застосування і вітчизняної мікросхеми К561 (564) ЛА7 в якості DD1, але при пониженні напруги живлення буде відбуватися зміна частоти генератора на елементах DD1.3, DD1.4, що може призвести до зниження гучності звукового сигналу через відхід частоти генератора від резонансної частоти випромінювача ВF1, Мікросхема 74НС00 працює від 2 В, і в діапазоні напругb живлення 3...5 В помітної зміни частоти генератора не відбувається. В авторському варіанті сигналізатора для конденсатора С1 виділено 3 позиції на друкованій платі для підбору ємності з наявних конденсаторів і, відповідного, для підбору бажаної частоти вмикання пристрою.

Сигналізатор зібраний в невеликому пластиковому корпусі (120x55x30 мм). Електроди ХТ1 і ХТ2 одночасно служать підставкою. Для збільшення ефективності роботи пристрою його слід встановити в самій нижній точці можливого скупчення води, підклавши під електроди ХТ1, ХТ2 тканину, добре поглинаючу воду. Експлуатація сигналізатора зводиться до періодичного прислуховування до звукового сигналу та контролю стану елементів живлення за наявністю спалахів світлодіода HL1.

Рисунок 7 – Електрична принципова схема сигналізатору витоку води

1.4 Кінематична схема

Кінематична схема приводу роботи барабана показана на рисунку 8.

Рисунок 8 – Кінематична схема приводу роботи барабана

На кінематичній схемі зображено:

1 Двигун;

2 Шків приводу двигуна;

3 Шків приводу прального барабана;

4 Пральний барабан;

5 Підшипник;

Схема показує як електродвигун, за допомогою ремінної передачі передає обертовий момент пральному барабану.

Пральний барабан встановлений на двох підшипниках ковзання, до барабану кріпиться жорсткою сценкою, болтом за допомогою муфти, шків.

Двигун прикручений до корпусу, знаходиться під пральним баком. На вал двигуна запресовано шків.

1.5 Технічні дані та параметри приладу, який ремонтується

Технічні дані та параметри ПМА WITXL 109 фірми Indesit, наведені в таблиці 1.3

Таблиця 1.3 – Технічні дані та параметри ПМА WITXL 109 фірми Indesit

Загальні характеристики
Тип установки	Окремо стояча
Тип завантаження	Вертикальне
Максимальне завантаження білизни	6 кг
Сушка	Немає
Управління	Електронне (інтелектуальне)
Колір	Білий
Габарити (ШxГxВ)	40x60x85 см

Продовження таблиці 1.3

Віджим
Швидкість обертання при віджимі	До 1000 об / хв.
Вибір швидкості віджиму	Є
Програми
Кількість програм	16
Програма прання вовни	Є
Програма прання шовку	Є
Спеціальні програми прання делікатних тканин	Запобігання зминання, супер-полоскання
Класи ефективності й енергоспоживання
Клас споживання електроенергії	A
Клас ефективності прання	A
Клас ефективності віджиму	С
Споживання електроенергії	0.17 кВт * год / кг
Витрата води за прання	52 л
Безпека
Захист від протікання води	Часткова (корпус)
Захист від дітей	Немає
Контроль дисбалансу	Є
Контроль за рівнем піни	Є
Інші функції і особливості
Таймер відстрочки початку прання	Є
Матеріал бака	Пластик
Додаткові можливості	Вибір температури прання
Додаткова інформація	Кнопка "Скидання"

Додаткові функції і можливості пральної машини WITXL 109 фірми Indesit:

Програми TIME4YOU – безліч програм, кожна з яких дозволяє повернути Вам час, який раніше йшло на домашні турботи. До цих програм відносяться: швидке прання бавовни, швидке прання кольорових тканин, швидке прання синтетики, щоденне прання.

Програми SPORT – ці програми призначені для тих, кому подобається спорт або просто активне життя. До цих програм відносяться: прання спортивного взуття, прання спортивного одягу.

1.6 Характеристика і схема обмотки електродвигуна, технологія їх виконання

Обмоточні дані електродвигуна вказано в таблиці 4.

1. Це звичайна проста петлева якірна обмотка з цього я роблю висновки:

де К – кількість колекторних пластин;

кількість пазів.

2. Крок по колектору вказано в таблиці 4:

3. Крок по укладці секції визначаємо за формулою:

де кількість полюсів;

величина скорочення для того щоб був цілим числом.

Отже в даному випадку крок з 1 на 8 паз.

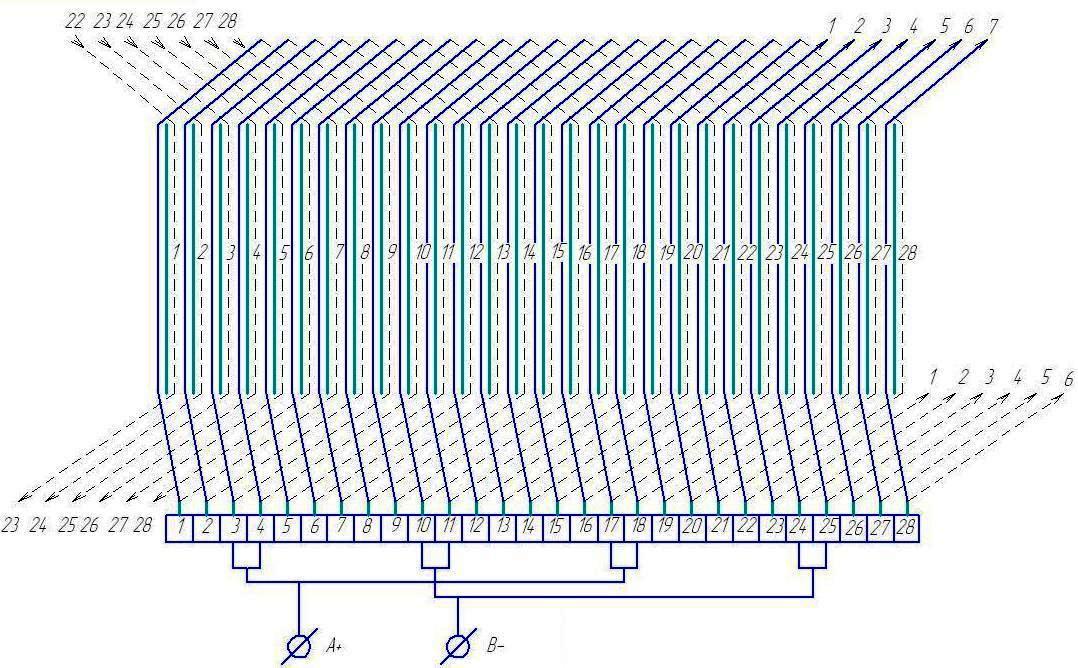

Схема обмотки електродвигуна зображена на рисунку 9

Рисунок 9 – Схема обмотки електродвигуна

1. Виготовлення обмотки електродвигуна:

• Виготовлення пазової ізоляції (сінтофлекс 61; 515; 616, плівка ПЕТ-Е, елміка 425, сінтофол 51; 61).

• Виготовлення фазних секцій на обладнанні з автоматичним відліком кількості витків в котушці і електромеханічним контролем (емаль-провід ПЕТ-155, ПЕТД-200).

• Укладання фазних секцій.

• Виконання комутаційних робіт (трубка ТКР, ТКСП, вивідний провід РКГМ, ПАЛ-200).

• Бандажування і формування лобових частин (стеклошнур ШС, стрічка ЛК-150).

2. Попередні випробовуваня, пропитування та сушіння:

• Перевірка стану виткової ізоляції.

• Перевірка стану міжфазної і корпусної ізоляції.

• Вимірювання опору ізоляції електродвигуна.

• Просочення обмотки і сушка електродвигуна в електропечі з автоматичним контролем, за обов'язкової умови: Тсушки = 120 , t = 6 год (лак МЛ-92, емаль ГФ-92ХС).

• Вимірювання опору обмотки.

3. Збірка електродвигуна:

• Відновлення посадочних місць.

• Заміна підшипників.

• Відновлення кріпильних з'єднань.

• Фарбування.

4. Випробовування електродвигуна:

• Визначення параметрів Ix.x. (A).

• Визначення n x.x. (Об. / хв).

• Контроль роботи підшипників.

• Контроль t x.x. оС.

1.7 Правила експлуатації та технічне обслуговування приладу

1. Правила експлуатації приладу:

• Порошок використовувати тільки спеціальні, з приставкою "-автомат" (малопінні);

• Не використовувати хлоро-і сірковмісні відбілювачі;

• Розсортовувати білизну за кольором і ступеня забруднення;

• Перевіряти кишені на наявність монет, скріпок, цвяхів і т.д., закріпити гудзики;

• Не прати в машині бюстгальтери;

• Дрібні речі (шкарпетки, носові хустки) слід помістити в тканинний мішок;

• Махрові речі рекомендується прати упереміш із звичайними;

• Не прати рване і старе білизна;

• Не прати спецівки, сильно забруднені машинним маслом або мастилами;

• Машина стабільно працює тільки при повному завантаженні. При малому завантаженні потрібно зменшити обороти віджимання, або віджимання відключити зовсім;

• Непрацюючу машину потрібно завжди вимикати з розетки і закривати водопровідні крани;

• Не можна спиратися або притуляти що-небудь до завантажувального люка;

• Не рекомендується дозволяти дітям самостійно користуватися пральною машиною;

• Не можна ставити важкі предмети або вставати на пральну машину;

• Не можна залишати домашніх тварин без нагляду біля пральної машини;

• Не рекомендується відкривати відсік для миючих засобів під час прання, це може призвести до переливання води.
