ГЛАВА 7 МАГНИТНЫЕ ЦЕПИ ПОСТОЯННОГО ТОКА
Занятие1
Цели занятия:
1.Ознакомиться с основными законами магнитных цепей.
2.Научиться решать прямую задачу в неразветвленной магнитной цепи.
3.Научиться решать обратную задачу в неразветвленной магнитной
цепи.
При расчете магнитных цепей встречаются два вида задач: прямая и обратная. В прямой задаче определяют магнитодвижущую силу (МДС) катушки, необходимую для создания заданного потока, в обратной же по заданной МДС находят созданный ею магнитный поток.
В обоих случаях заданы геометрические размеры магнитопровода и кривая намагничивания ферромагнетика.
Порядок решения прямой задачи следующий:
1. Магнитную цепь разбивают на участки, отличающиеся друг от друга площадью поперечного сечения и материалом. Длины участков lk
берут по средней силовой линии.
2. Для каждого участка находят магнитные индукции, исходя из постоянства потока вдоль всей цепи, по формуле
Bk = SФk .
3. По кривой намагничивания определяют напряженность магнитного поля для ферромагнитных участков цепи. Напряженность магнитного поля в
воздушном зазоре H0 = B0 / μ0 = 0,8 106 B0 .
4. По закону полного тока вычисляют МДС катушки F = ∑Hklk .
Для решения обратной задачи используют формальную аналогию между магнитными и электрическими цепями. Схема замещения неразветвленной неоднородной магнитной цепи аналогична нелинейной электрической цепи с одним источником энергии и последовательным соединением элементов. При расчете электрических нелинейных цепей используют вольт-амперные характеристики (ВАХ). Аналогом ВАХ в магнитной цепи является вебер-амперная характеристика, т. е. зависимость Ф(Uм) . Для построения вебер-амперной характеристики выбирают ряд
значений Фk и вычисляют для них магнитное напряжение Uмk , как в прямой задаче. Произвольными значениями Фk задаваться нельзя из-за явления
Теоретические основы электротехники. Практикум |
-294- |
ГЛАВА 7. МАГНИТНЫЕ ЦЕПИ ПОСТОЯННОГО ТОКА
магнитного насыщения. Поэтому нужно выбирать ряд значений Вk из основной кривой намагничивания, а по ним вычислять Фk = Вk S . Либо по Bmax вычислить Фmax = Bmax S , остальные значения магнитного потока
выбрать от 0 до Фmax .
Решение обратной задачи заключается в отыскании рабочей точки по заданному значению МДС. Рабочую точку ищут на результирующей веберамперной характеристике либо на пересечении вебер-амперной характеристики сердечника с зеркальным изображением вебер-амперной характеристики воздушного промежутка.
В неразветвленной магнитной цепи поток один, а МДС F равна сумме магнитных напряжений отдельных участков. Поэтому для построения результирующей вебер-амперной характеристики складывают значения магнитных напряжений при одном потоке. Можно построить веберамперные характеристики для каждого участка цепи, а затем их сложить. Но такое решение является нерациональным. Лучше сразу строить результирующую характеристику, вычислив ∑Uмk для выбранного ряда
значений Фk .
Способ отыскания рабочей точки по пересечению двух графиков рационально использовать при одинаковой площади поперечного сечения магнитопровода.
Рассмотрим решение прямой задачи на конкретном примере.
Задача1

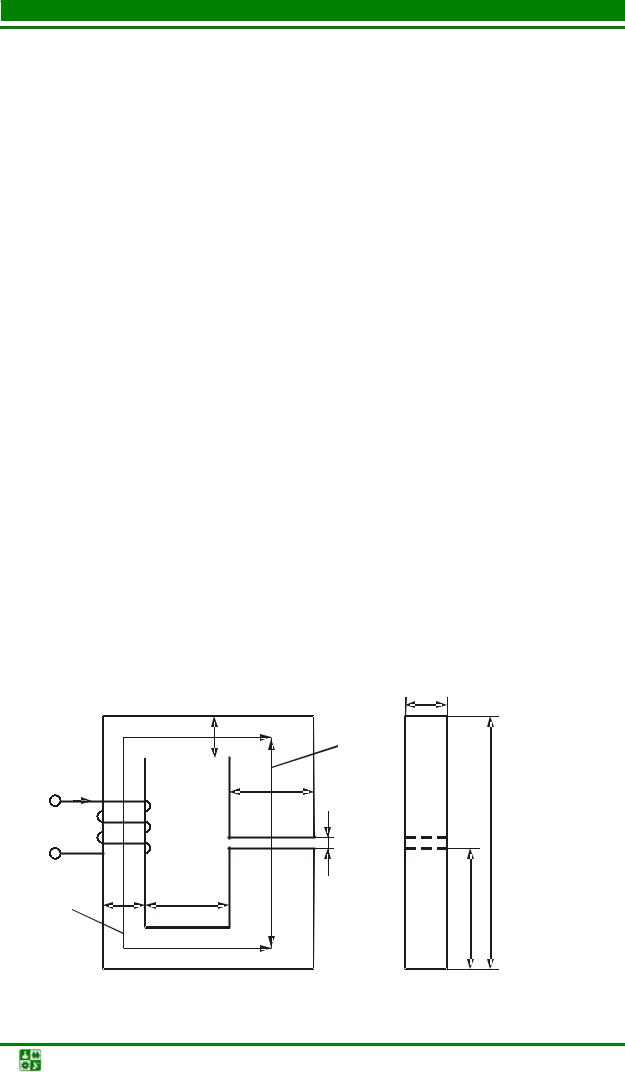

Определить ток в обмотке катушки с ферромагнитным сердечником, если заданы геометрические размеры магнитопровода (рис. 7.1), основная кривая намагничивания (рис. 7.2), число витков W = 300 и магнитный поток
Ф =1,3 10−4 Вб.
|
10 |
l 1 |
|
|
|
I |
|
20 |
|
l 0= 0,5
l 2 |
10 |
20 |
10
Рис. 7.1
10
60
30
Теоретические основы электротехники. Практикум |
-295- |
ГЛАВА 7. МАГНИТНЫЕ ЦЕПИ ПОСТОЯННОГО ТОКА |
|
|||||||||
В, Тл |
|
|
|
|
|
|
|
|
|
|
1,2 |
|
|
|
|
|
|
|
|
|
|
0,8 |
|
|
|
|
|
|
|
|
|
|
0,4 |
|
|
|
|
|
|
|
|
|
|
|
800 |
|
1600 |
|
2400 |
3200 |
Н, А |
|||
|
|
|
|
|
Рис. 7.2 |
|
|
М |
||
|
|
|
|
|
|
|
|
|||
|
|
|
|
Решение |
|
|
|
|||
1. Разбиваем магнитную цепь на три участка: два из ферромагнитного |
||||||||||
материала, отличающиеся площадью поперечного сечения, и воздушный |
||||||||||
зазор. На чертеже размеры заданы в мм, при расчете необходимо, чтобы |
||||||||||
[]l = м, а [S]= м2 . |
|
|
|
|
|
|
|
|
|
|
Геометрические размеры участков цепи на рис. 7.1 следующие (при |
||||||||||
определении l1 |
длиной воздушного промежутка l0 пренебрегаем): |
|
||||||||
|
|
l = 0,05 |
м; |
S = 2 10−4 |
м2 ; |
|
||||
|
|
1 |
|
|
|
|
1 |
|
|
|
|
|
l2 = 0,12м; |
S2 =1 10−4 м2 ; |
|
||||||
|
|
l0 = 0,5 10−3 м; S0 = 2 10−4 м2 . |
|
|||||||
2. Вычисляем магнитную индукцию каждого участка. Так как S1 = S0 , |
||||||||||
то |
B |
= B |
= |
Ф |
= |
1,3 10−4 |
= 0,65 Тл. |
|
||
|
1 |
0 |
|
S1 |
|
2 10−4 |
|
|
|
|
|
|
|
|
|
|
|
|
|||
Магнитную индукцию на втором участке найдем по формуле |
|
B2 = Ф =1,3 10−4 =1,3 Тл.
S2 1 10−4
3. По основной кривой намагничивания, зная индукции B1 и B2 , определяем напряженности поля на ферромагнитных участках: Н1 =150 А/м,
Теоретические основы электротехники. Практикум |
-296- |
ГЛАВА 7. МАГНИТНЫЕ ЦЕПИ ПОСТОЯННОГО ТОКА
Н2 =850 А/м. Напряженность поля в воздушном зазоре вычисляем по формуле
Н0 = В0 = 0,8 106 0,65 =520 103 А/м.
μ0
4.По закону полного тока вычисляем МДС:
F= ∑Hklk = Н1l1 + H2l2 + H0l0 =
=150 0,05 +850 0,12 +520 103 0,5 10−3 = 369,5 А.
Тогда ток в обмотке
I = WF = 369300,5 =1,23 А.
Рассмотрим решение обратной задачи на конкретных примерах.
Задача2
Определить магнитную индукцию в воздушном зазоре магнитной цепи задачи 1, если МДС катушки F = 500 А.
Решение
Так как участки магнитопровода имеют разные сечения, то рабочую точку ищем на результирующей вебер-амперной характеристике. Для ее построения задаемся рядом значения магнитной индукции, охватывая весь интервал, на участке с меньшим сечением, чтобы на других участках значения индукции не превысили допустимых из-за явления магнитного насыщения величин. Меньшим сечением в рассматриваемом примере обладает участок 2. Значение индукции В1 = В0 определяем по формуле
В1 = В0 = Ф/ S1 = = В2S2 / S1 .
Для каждого из значений магнитного потока решаем прямую задачу, как и задачу 1, и вычисляем ∑Uмk = ∑Hk lk . Результаты вычислений
сводим в табл. 7.1.
|
|
|
|
|
Таблица 7.1 |
|
|
|
|
|
|
|
|
В2, Тл |
0 |
0,4 |
0,8 |
1,2 |
1,6 |
|
Ф, Вб |
0 |
0,4 10−4 |
0,8 10−4 |
1,2 10−4 |
1,6 10−4 |
|
В1 = В0, Тл |
0 |
0,2 |
0,4 |
0,6 |
0,8 |
|
Н1, А/м |
0 |
50 |
75 |
150 |
250 |
|
Н2, А/м |
0 |
75 |
250 |
600 |
3600 |
|
|
|
|
|
|
|
|
Теоретические основы электротехники. Практикум |
|
-297- |
|
ГЛАВА 7. МАГНИТНЫЕ ЦЕПИ ПОСТОЯННОГО ТОКА
Н0, А/м |
0 |
16 104 |
32 104 |
48 104 |
64 104 |
∑Uм = ∑Нk lk , А |
0 |
91,5 |
193,75 |
319,5 |
764,5 |

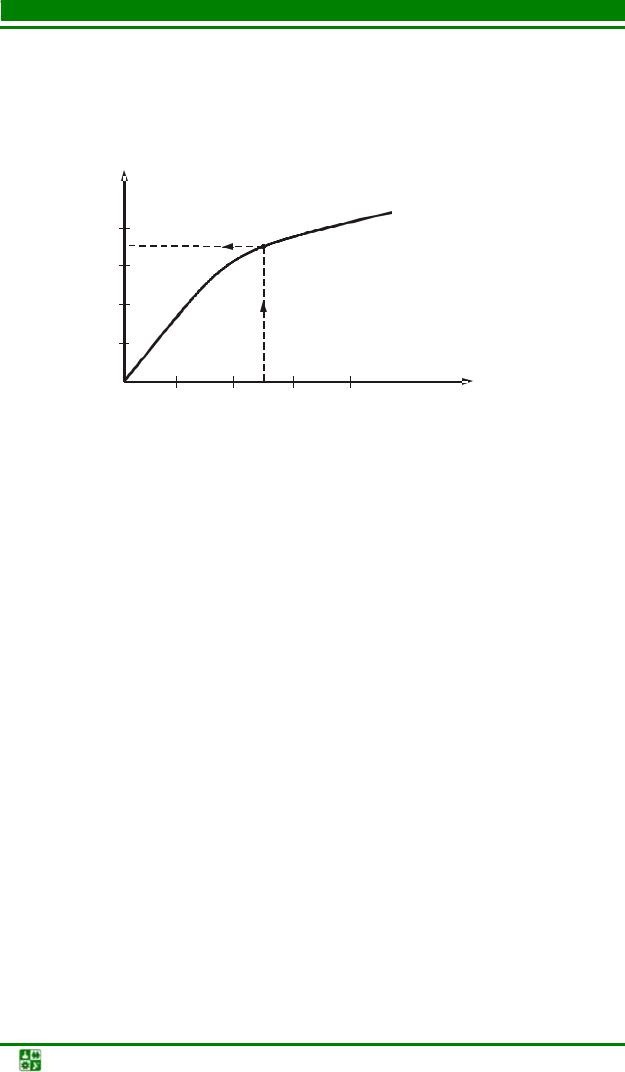

По данным табл. 7.1 строим зависимость Ф = f (∑Uм) (рис. 7.3).
Ф10–,4Вб
1,6 А
1,2
0,8
0,4
200 400 600 800 ∑Uмk , А
Рис. 7.3
По значению F = ∑Uм =500 А находим рабочую точку А и значение
магнитного потока Ф =1,4 10−4 Вб. Следовательно, магнитная индукция в воздушном зазоре
В |
= |
Ф |
= |
1,4 |
10−4 |
= 0,7 Тл. |
|
|
|
|
|
||||
0 |
|
S0 |
|
|
2 10−4 |
|
|
|
|
|
|
|
Задача3

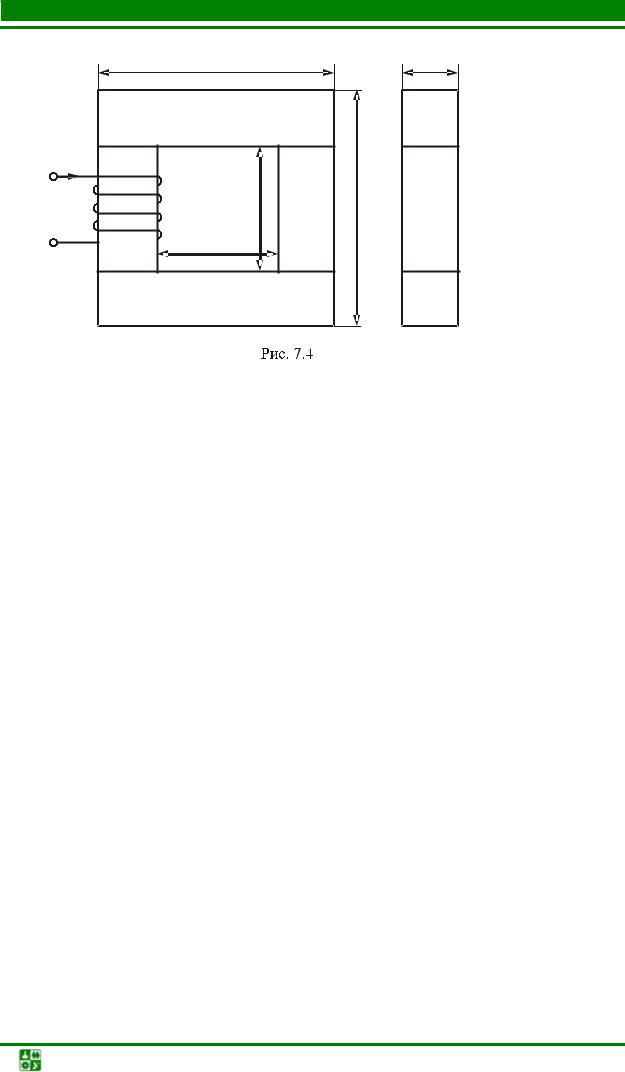

Определить поток, возникший в магнитной цепи (рис. 7.4), если в катушке с числом витков W = 300 ток I = 4 А. Материал сердечника тот же, что и в задаче 2. Воздушный зазор в месте каждого стыка составляет 0,25 мм.
Теоретические основы электротехники. Практикум |
-298- |
ГЛАВА 7. МАГНИТНЫЕ ЦЕПИ ПОСТОЯННОГО ТОКА
160 40
I |
|
80 |
160 |
80 |
|
Решение
Так как площадь поперечного сечения магнитопровода одинакова, то цепь можно разделить на два участка: состоящий из четырех стержней сердечник и суммарный воздушный зазор l0.
Геометрические размеры участков следующие:
l = 0,48 м; l0 = 4 0,25 10−3 = 0,001 м; S =16 10−4 м2; S0 =16 10−4 м2.
Эту задачу рационально решать вторым способом.
Результаты расчетов, нужные для построения вебер-амперной характеристики ферромагнитного сердечника, сведены в табл. 7.2.
Таблица 7.2
В, Тл |
0 |
|
0,4 |
0,8 |
1,2 |
|
1,6 |
Ф = B S, Вб |
0 |
|
6,4 10−4 |
12,8 10−4 |
19,2 10−4 |
25,6 10−4 |
|
Н, А/м |
0 |
|
75 |
250 |
600 |
|
3600 |
Uм = H l, А |
0 |
|
36 |
120 |
288 |
|
1728 |
По данным табл. 7.2 |
строим зависимость Ф = f (Uм) |
для сердечника |

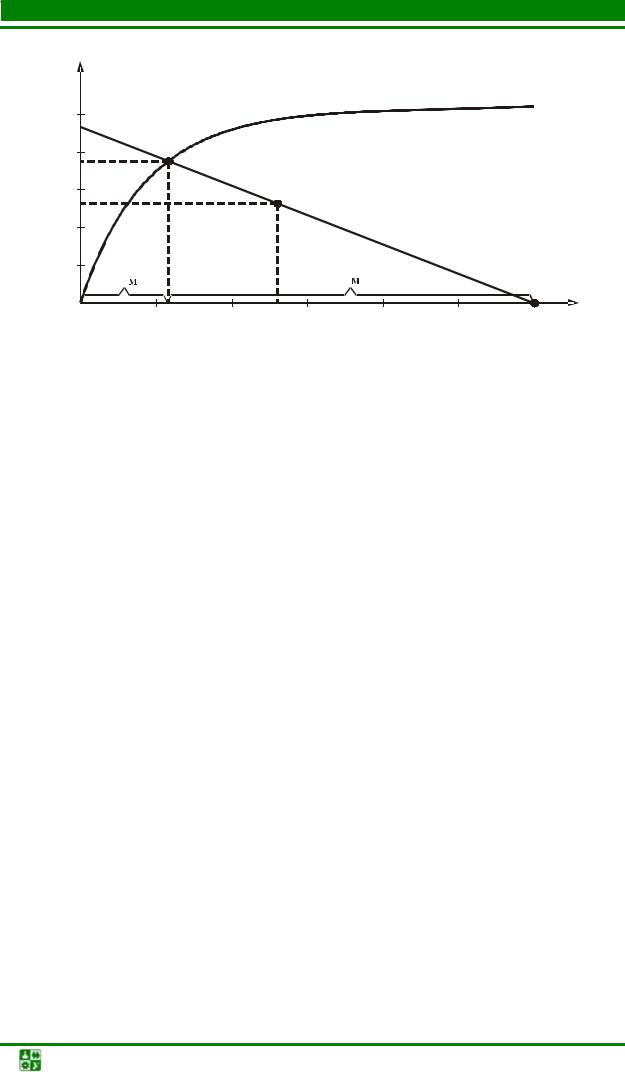

(рис. 7.5). Ее характер аналогичен основной кривой намагничивания, так как В и Н умножали на постоянные сомножители (соответственно S и l).
Теоретические основы электротехники. Практикум |
-299- |
ГЛАВА 7. МАГНИТНЫЕ ЦЕПИ ПОСТОЯННОГО ТОКА
Ф10-,4Вб
25 |
|
|
|
|
|
|
20 |
А |
|
|
|
|
|
15 |
|
|
2 |
|
|
|
|
|
|
|
|
|
|
10 |
|
|
|
|
|
|
5 |
U |
|
|
U 0 |
|
|
|
|
|
|
1 |
||
|
|
|
|
|
|
|
|
200 |
400 |
600 |
800 |
1000 |
1200 Uм, А |
Рис. 7.5
Магнитное напряжение сердечника в рабочем режиме можно определить по закону полного тока: Uм = F −Uм0 . Очевидно, что графики
Ф = f (Uм) и Ф = f (F −Uм0 ) пересекутся в рабочей точке. Вычитая из величины МДС F абсциссы зависимости Ф = f (Uм0 ), получаем абсциссы графика Ф = f (F −Uм0 ) , т. е. график Ф = f (F −Uм0 ) представляет собой зеркальное изображение зависимости Ф = f (Uм0 ) , сдвинутое вправо от
начала координат на величину МДС F. Вебер-амперная характеристика воздушного зазора – прямая линия. Для ее построения достаточно двух точек. Точку 1 получаем для значения Ф = 0. При этом Uм0 = 0, а
F −Uм0 = F =WI = 300 4 =1200 А.
Чтобы получить точку 2, задаемся каким-либо значением Ф, не выходящим за пределы, обусловленные явлением магнитного насыщения.
Например, выберем Ф =12,8 10−4 Вб. Величина магнитной индукции в
зазоре |
В0 = В = 0,8 Тл, |
напряженность магнитного |
|
поля |
зазора |
|||||
Н |
0 |
= 0,8 106 В = 64 |
104 А, |
магнитное напряжение U |
м0 |
= Н |
l = 640 А, а |
|||
|
|
0 |
|
|
|
|
0 0 |
|
||
F −Uм0 |
=1200 −640 |
= 560 |
А По этим двум точкам |
|
строим |
график |
Ф = f (F −Uм0 ) и находим рабочую точку А. Опустив перпендикуляры на оси
потока и магнитного напряжения, получим значения Ф =18,8 10−4 Вб,
Uм0 = 940 А, Uм = 260 А.
Занятие2
Цели занятия:
1. Научиться составлять систему уравнений по закона Кирхгофа для магнитных цепей.
Теоретические основы электротехники. Практикум |
-300- |
ГЛАВА 7. МАГНИТНЫЕ ЦЕПИ ПОСТОЯННОГО ТОКА
2.Научиться решать прямую задачу для разветвленной магнитной цепи.
3.Научиться решать обратную задачу для разветвленной магнитной
цепи.
4. Научиться решать смешанную задачу для разветвленной магнитной
цепи.

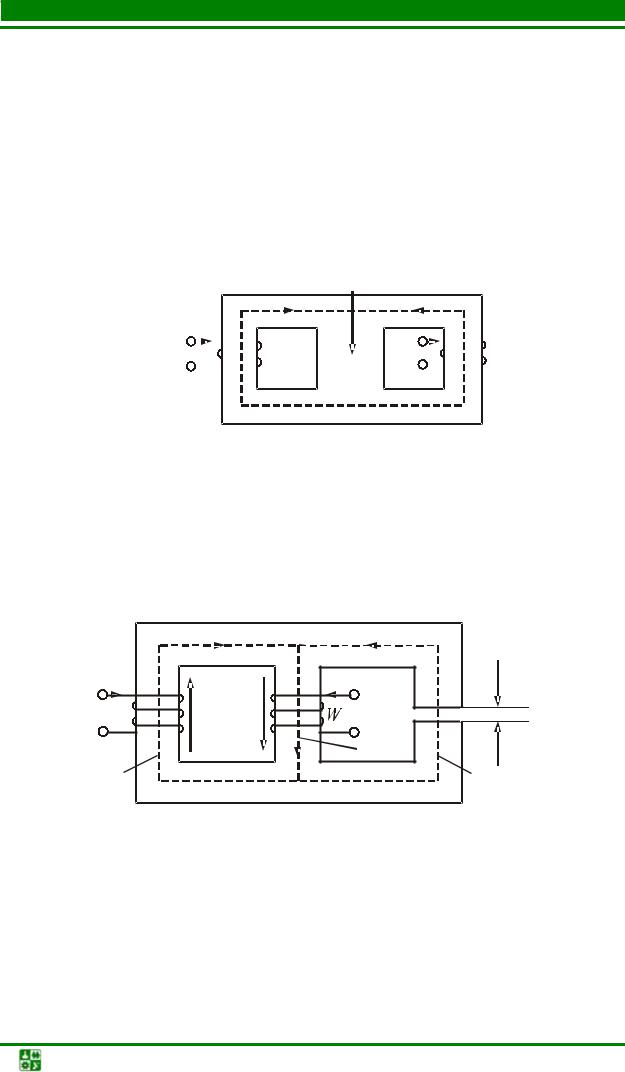

Разветвленные симметричные магнитные цепи часто встречаются на практике. Пример такой цепи приведен на рис. 7.6. Магнитную цепь делят по оси симметрии на две одинаковые части и рассчитывают их как неразветвленные. Магнитные потоки в них одинаковы и составляют половину потока среднего стержня Ф1 = Ф3 = 0,5Ф2 .
|
|
Ф1 |
|
Ф3 |
|
|
|
|
|||||
I |
|
|
|
|
||
|
|
|
|
|
|
|
|
|
Ф2 |
|
|
I |
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Рис. .7.6
Пример разветвленной несимметричной магнитной цепи приведен на рис. 7.7. Наносим средние силовые линии, по которым вычисляем линейные размеры, определяем направления МДС и указываем направления магнитных потоков. Делим цепь на участки, отличающиеся сечением и материалом. При расчетах удобно пользоваться схемой замещения магнитной цепи и аналоговой ей электрической схемой (рис. 7.8, а, б).
|
|
Ф1 |
a |
Ф3 |
I1 |
|
|
I |
l0 |
|
|
2 |
||
W1 |
F1 |
F2 |
|
2 |
|
|
|
Ф2 |
l 2 |
l1 |
|
|
l 3 |
|
|
|
b |
||
|
|
|
|
|
|
|
|
Рис. 7.7 |
|
При расчете разветвленных магнитных цепей различают три типа задач: прямая, обратная и смешанная.
В прямой задаче известны геометрические размеры l1, l2 , l3, l0 , S1, S2 , S3 , основная кривая намагничивания материала сердечника
B(H ), магнитные потоки Ф1, Ф2, Ф3 . Нужно вычислить создавшие их МДС
F1 и F2 .
Теоретические основы электротехники. Практикум |
-301- |
ГЛАВА 7. МАГНИТНЫЕ ЦЕПИ ПОСТОЯННОГО ТОКА
Для решения задачи составим систему уравнений по законам Кирхгофа для магнитных цепей:
|
|
|
|
|
Ф1 −Ф2 +Ф3 = 0; |
|
||||
|
Н1 l1 |
+ H2l2 |
= F1 + F2 ; |
(7.1) |
||||||
|
||||||||||
|
Н |
2 |
l |
2 |
+ H l |
+ Н |
0 |
l |
= F . |
(7.2) |
|
|
|
3 3 |
|
0 |
2 |
|
|
|
Ф1 |
a Ф3 |
|
|
|
I1 |
a |
I3 |
|
|
|
||||
|
|
|
|
Ф2 |
|
|
|
|
|
I2 |
|
|
|
|
||
|
|
U |
|
|
Uм2 |
U |
|
|
U1 |
|
U2 |
|
U3 |
|||
|
|
м1 |
|
м3 |
|
|
|
|
|
|
||||||
F |
1 |
F |
2 |
|
|
|
U |
|
E1 |
E 2 |
|
|
|
|
U |
|
|
|
|
|
|
м |
0 |
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0 |
|
|
|
|
|
b |
|
|
|
|
|
|
b |
|
|
|
|
|
|
|
|
|
а |
|
|
|
|
|
|
б |
|
|
|
|
|
По |
заданным |
значениям |
потоков вычисляем |
магнитные |
индукции |
|||||||||||
Bi = Фi / S i . |
Для участков из |
ферромагнитных |
материалов |
по |
основной |
|||||||||||
кривой |
намагничивания |
находим |
H j ( j ≠ 0) . |
Напряженность |
поля в |
|||||||||||
воздушном зазоре H |
0 |
= 0,8 |
106 |
B . Подставив значения |
H |
i |
и |
l в уравнения |
||||||||
|
|
|
|
|
|
0 |
|
|
|
|
|
|
i |
|
(7.1) и (7.2), найдем МДС F1 и F2 .
В обратной задаче по известным геометрическим размерам, зависимости В(Н), значениям МДС нужно вычислить созданные ими магнитные потоки. Эту задачу решают графоаналитически по аналогии с нелинейными электрическими цепями.
Порядок расчета рассмотрим на примере решения конкретной задачи.
Задача1
Для магнитной цепи рис. 7.7 вычислить магнитные потоки Ф1, Ф2 ,
Ф |
3 |
, если |
l |
= l |
= 0,16 м; |
l |
2 |
= 0,075 |
м; l = 5 |
10−4 |
м; |
S = S |
3 |
= 20 10−4 |
м2; |
|
|
|
|
1 |
3 |
|
|
|
0 |
|
|
1 |
|
|
|||
S |
2 |
= 30 10−4 |
м2 |
; F =150 |
А; F =300 А. Основная кривая намагничивания |
|||||||||||
|
|
|
|
1 |
|
|
2 |
|
|
|
|
|
|
|
материала сердечника приведена на рис. 7.2.
Решение
Теоретические основы электротехники. Практикум |
-302- |
ГЛАВА 7. МАГНИТНЫЕ ЦЕПИ ПОСТОЯННОГО ТОКА
1. Для решения задачи необходимы вебер-амперные характеристики Ф1(U м1) , Ф2 (U м3) ; Ф3(U м3+U м0) , способ получения которых подробно рассмотрен в занятии 1. Результаты вычислений для первой четверти координатной плоскости сведены в табл. 7.3. Характеристики в третьей четверти расположены симметрично первой.
Таблица 7.3
В1 , В2 , В3 , |
0 |
0,5 |
0,75 |
1 |
1,2 |
1,4 |
1,6 |
Тл |
0 |
|
|
|
|
|
|
Ф1 , Ф3 , Вб |
10 10−4 |
15 10−4 |
20 10−4 |
24 10−4 |
28 10−4 |
32 10−4 |
|
Ф2 , Вб |
0 |
15 10−4 |
22,5 10−4 |
30 10−4 |
36 10−4 |
42 10−4 |
48 10−4 |
Н1 , Н2 , Н3 , |
0 |
100 |
200 |
400 |
600 |
1200 |
3600 |
А/м |
0 |
|
|
|
|
|
|
Н0 , А/м |
40 104 |
60 104 |
80 104 |
96 104 |
112 104 |
128 104 |
|
Н1l1;Н3l3 , А |
0 |
16 |
32 |
64 |
96 |
192 |
576 |
Н2l2 , А |
0 |
7,5 |
15 |
30 |
45 |
90 |
270 |
Н0l0 , А |
0 |
200 |
300 |
400 |
480 |
560 |
640 |
Н3l3 + Н0l0 , |
0 |
216 |
332 |
464 |
576 |
752 |
1216 |
А |
|
|
|
|
|
|
|
2. Рационально сделать расчет методом напряжения между двумя узлами. Условием для нахождения рабочей точки является уравнение по первому закону Кирхгофа:
Ф1 −Ф2 +Ф3 = 0 .
Для упрощения решения задачи уравнение представим в виде
Ф1 +Ф3 = Ф2 .

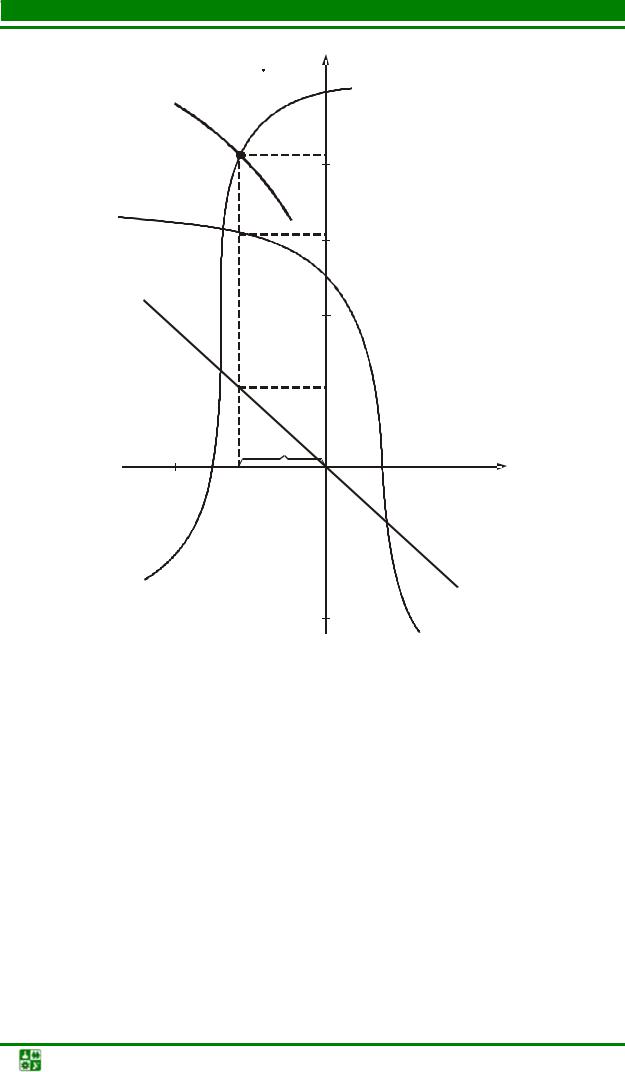

3. Оперировать функциями можно, если они заданы в зависимости от одного общего аргумента. Таким аргументом является магнитное напряжение между двумя узлами Uмab . Рассчитав изменение магнитного

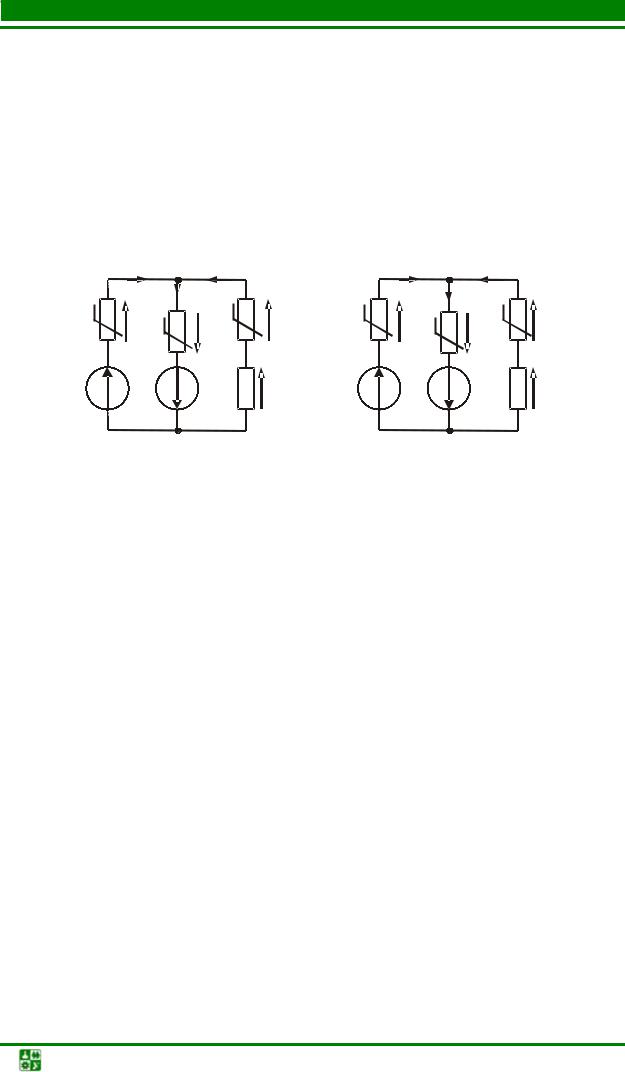

потенциала между точками b и a для всех трех ветвей (см. рис. 7.8, а), получим следующие уравнения:
Uмab = F1 −Uм1 ; Uмab = −F2 +Uм2 ; Uмab = −Uм3 −Uм0 .
4.На основании этих уравнений, пользуясь зависимостями Ф1(Uм1 ),
Ф2 (Uм2 ), и Ф3(Uм3 +Uм0 ), строим графики Ф1(Uмab ), Ф2 (Uмab ) и Ф3(Uмab )
Теоретические основы электротехники. Практикум |
-303- |
ГЛАВА 7. МАГНИТНЫЕ ЦЕПИ ПОСТОЯННОГО ТОКА
(рис. 7.9). График Ф1(Uмab ) строим, зеркально отобразив зависимость Ф1(Uм1 ) и сместив ее вправо от начала координат на величину МДС F1
(кривая 1). График Ф2 (Uмab ) строим, сместив график Ф2 (Uм2 ) влево от начала координат на величину МДС F2 (кривая 2). График Ф3(Uмab )
получается зеркальным отображением графика Ф3 (Uм3 +Uм0 ) (кривая 3).
5. Складывая ординаты кривых 1 и 3, получаем кривую 4, являющуюся зависимостью (Ф1 + Ф3) = f (Uмab ) . Пересечение кривых 2 и 4 дает рабочую
точку А. Опустив из точки А перпендикуляр на ось абсцисс, получим значение Uмab = −230 А. При его пересечении с графиками 1, 2 и 3 получим значения
магнитных потоков: Ф1 = 30,8 10−4 Вб; Ф2 = 41,3 10−4 Вб; Ф3 =10,5 10−4 Вб.
Рабочая точка может быть расположена в любой четверти координатной плоскости.
В смешанной задаче по части значений МДС и потоков нужно вычислить остальные значения МДС и потоков. Задание одного из потоков или соотношения между двумя потоками упрощает решение по сравнению с обратной задачей.
Рассмотрим решение смешанной задачи на конкретной задаче.
Теоретические основы электротехники. Практикум |
-304- |
ГЛАВА 7. МАГНИТНЫЕ ЦЕПИ ПОСТОЯННОГО ТОКА
Ф 10-4, Вб
А
40 Ф2
30 Ф1
20
10 |
|
Ф3 |
||||||
|
||||||||
F2 |
|
Uмab |
|
|
F1 |
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
–200 |
|
|
200 Uмab , А |
||||
|
|
|
–10 |
|
|
|
|
|
|
|
|
|
|
–20
Рис. 7.8
Задача2
Для той же магнитной цепи, что и в задаче 1, вычислить МДС F2 и потоки Ф1, Ф3 , если МДС F1 = 400 А, а магнитный поток Ф2 = 20 10−4 Вб.
Решение
1.Воспользуемся полученными в задаче 1 вебер-амперными характеристиками Ф1(Uм1 ) , Ф2 (Uм2 ) , Ф3(Uм3 +Uм0 ) .
2.Запишем уравнение по первому закону Кирхгофа: Ф1 + Ф3 = Ф2 . Но
Ф2 = 20 10−4 Вб, поэтому уравнение примет вид
Ф1 + Ф3 = 20 10−4 Вб.
Теоретические основы электротехники. Практикум |
-305- |
ГЛАВА 7. МАГНИТНЫЕ ЦЕПИ ПОСТОЯННОГО ТОКА
3. Уравнения, связывающие магнитное напряжение между двумя узлами Uмab с магнитными напряжениями на элементах схемы замещения те
же, что и в задаче 2:
Uмab = F1 −Uм1 ;
Uмab = −F2 +Uм2 ;
Uмab = −Uм3 −Uм0 .
4. На основании этих уравнений, пользуясь зависимостями Ф1(Uм1 ) и

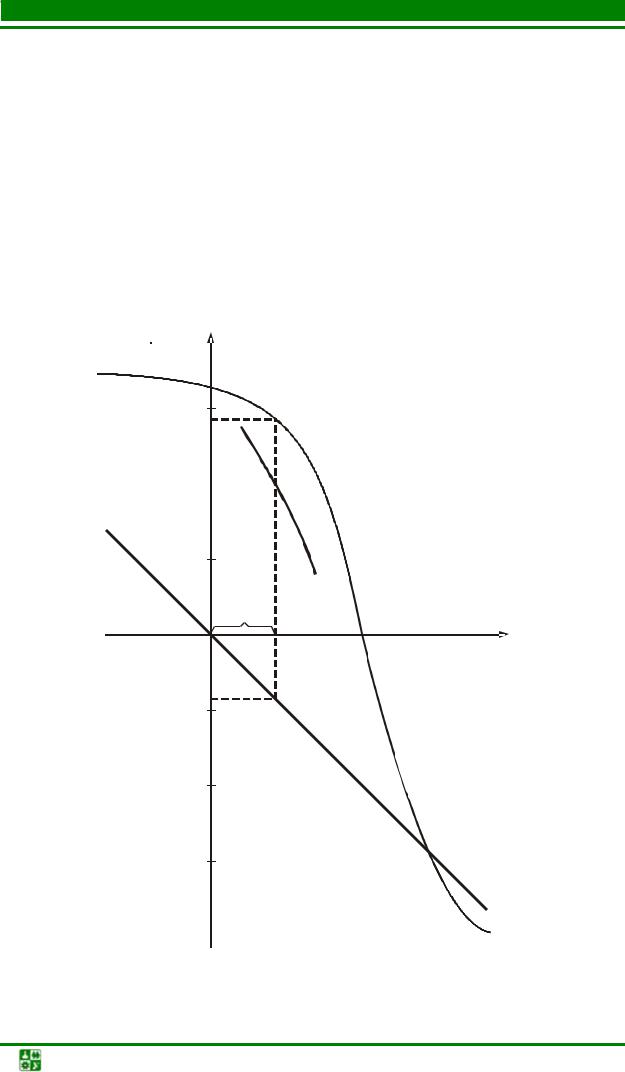

Ф3(Uм3 +Uм0 ) , строим графики Ф1(Uмab ) и Ф3(Uмab ) (соответственно кривые 1 и 2 на рис. 7.9).
Ф 10-4, Вб
30
20 А
10
Uмab
|
|
|
|
|
|
–200 |
200 |
400 600 Uмab , А |
–10
–20
–30
Рис. 7.9
Теоретические основы электротехники. Практикум |
-306- |
ГЛАВА 7. МАГНИТНЫЕ ЦЕПИ ПОСТОЯННОГО ТОКА
5. Складывая ординаты кривых 1 и 2, получаем кривую 3, являющуюся
зависимостью (Ф + Ф |
) = f (U |
), |
где (Ф |
+ Ф |
) = 20 10−4 |
Вб. Точка А |
1 м 3 |
ab |
|
1 |
3 |
|
|
является рабочей. Опустив из точки А перпендикуляр на ось абсцисс, получим значение Uмab =170 А. При пересечении перпендикуляра с кривыми
1 и 2 получим значения потоков Ф1 = 28,8 10−4 Вб, Ф3 = −8,5 10−4 Вб. Знак минус показывает, что действительное направление магнитного потока Ф3 противоположно выбранному.
6. Значение |
МДС |
F2 |
найдем из уравнения Uмab = −F2 +Uм2 : |
|||||||
F =U |
м2 |
−U |
мab |
. При Ф |
2 |
= 20 10−4 Вб магнитная индукция |
||||
2 |
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
В |
= Ф2 |
= 20 10−4 |
= 0,67 Тл. |
|
|
|
|
|
|
|
2 |
S2 |
30 10−4 |
|
|
|
|
|
|
|
|
|
|
По основной кривой намагничивания (см.рис. 7.2) получим Н2 =170 А/м. Магнитное напряжение Uм2 = Н2 l2 =170 0,075 =12,75 А.
Подставив в уравнение значения Uмab и Uм2 , вычислим МДС:
F2 =Uм2 −Uмab =12,75 −170 = −157,25 А.
Знак минус показывает, что действительное направление МДС противоположно выбранному.
Теоретические основы электротехники. Практикум |
-307- |
