4. Устройство и работа частей сеялки

4

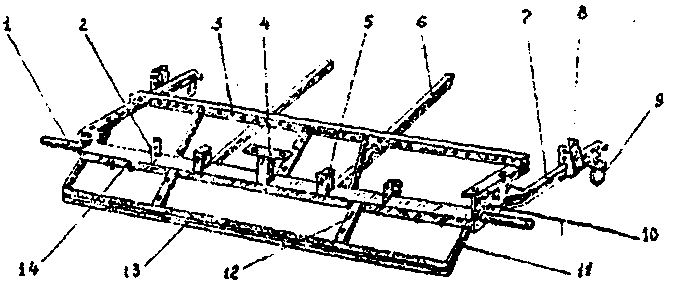

Рис.2. Общий вид рамы сеялки: 1-полуось ходов- ого колеса, 2-уголок поручня; 3-сошниковый брус; 4-планка автосце- пки; 5-квадратная труба; 6-прямоугольная труба; 7-кронштейн маркера; 8-кронштейн блокировоч- ного устройства; 9-скоба маркера; 10-боковина; 11,12-кронштейн повод кового бруса, 13-поводковый брус; 14-основной брус.

.1.Рама /рис.2/ представляет собой сварную конструкцию в виде пространственной фермы, состоящей из трех брусьев: основного несущего 14, сошникового 3 и поводкового 13. В центральной части основного бруса 14 приварены квадратные трубы 5, в которых имеются втулки для установки в них штырей замка автосцепки. Замок автосцепки центральной своей частью опирается на планку 4. К основному брусу также приварены полуоси 1 опорно-приводных колёс сеялки, боковины 10 для установки семенного ящика. Поводковый брус 13, состоящий на двух уголков, соединённый с основным брусом кронштейнами 11 и 12. На поводковом брусе крепятся поводки секций почвообрабатывающих рабочих органов.

Для крепления подножной доски и маркеров к основному брусу приварены прямоугольные трубы 6 и кронштейны 7. Приваренные уголки 2 предназначены для закрепления стоек поручня. Кронштейн 8 служит для крепления блокировочного устройства маркера, а сам маркер крепится к раме с помощью скобы 9.

4.2. Опорно-приводные колеса служат для транспортировки сеялки по полю при производстве посева. Они имеют вогнутый обод и разведенные спицы. Спицы заклепаны в ободе и залиты в чугунную ступицу. Втулка колеса на внутренней стороне имеет литой замок в который могут устанавливаться сменные ведущие зубчатые звёздочки с числом зубьев 13 или 30 механизма передачи на вал высевающих аппаратов от опорно-приводного колеса сеялки.

4.3. Ящик семенной /рис. 3/ крепится на боковых рамах сеялки, имеет две полукрышки 1, которые фиксируются в открытом и закрытом положениях пружиной 2. К днищу ящика прикреплены одиннадцать высевающих аппаратов 5 с общим регулятором нормы высева 3. Регулятор нормы высева установлен на квадратном валу 6 высевающих аппаратов При перемещении рычага регулятора (вправо, влево) передвигается и квадратный вал высевающих аппаратов, на котором закреплены высевающие рефренные катушки /рис.4/, изменяющие длину рабочей части внутри корпуса высевающего аппарата, чем и способствуют выбросу различной порции семян. Расчётная норма высева устанавливается на шкале регулятора 4 /рис.3,а/, которая показывает степень выдвижения высевающей катушки в аппарате 5 в мм. Установленная постоянная норма высева для всех работающих аппаратов закрепляется болтом рычага регулятора на шкале.

Д

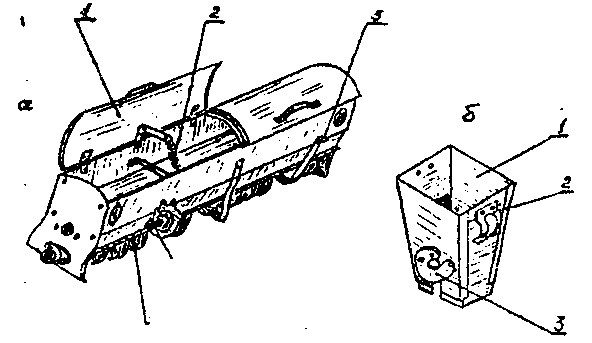

Рис.3. Ящик семенной и бункер СОН-2.8: а - ящик семенной: 1 - полукрышка, 2 - пружина полукрышки; 3 - регулятор нормы высева; 4 - шкала регулятора, 5 - высевающие аппараты; 6 - вал аппаратов; б - бункер: 1 - стенки; 2 - пружина; 3 - защелка.

ля устранения сводов, образующихся в массе семян над аппаратами при высеве малосыпучих семян, на специальном валу установлены ворошилки, которые могут перемещаться по валу и закрепляться над соответствующим высевающим аппаратом по принятой схеме посева.

При высеве небольшого количества семян, в зависимости от схемы посева, в семенном ящике над высевающими аппаратами устанавливаются специальные бункеры, а не соответствующие схеме посева аппараты закрываются заслонками.

Бункер /рис.3,б/ имеет металлические стенки I и фиксируется в семенном ящике пружиной пластинчатой 2, на валу ворошилок бункер закрепляется защелкой 3.

4.3. Высевающие аппараты /рис.4,а/ катушечного типа с нижним высевом и регулируемой длиной рабочей части катушки. Основными элементами высевающего аппарата являются: корпус 6, в котором помещается рифленая катушка 4 и фигурная холостая муфта 7, находящиеся на квадратном валу 10 высевающих аппаратов. Нижнее окно корпуса закрывается клапаном 13, который крепится в корпус осью-шплинтом 11. В зависимости от размеров высеваемого материала клапан может быть установлен в одно из трех положений и закреплен задвижкой 14 во впадинах 12 стенок корпуса. Для удаления оставшихся семян из аппарата задвижка выводится из впадины и клапан открывается.

Катушка и холостая муфта на валу высевающих аппаратов крепятся с помощью шайб 2 и 8, пружины 3, регулировочных прокладок 9 и шплинтов 1.

Во время работы сеялки катушка вращается в корпусе вместе с розеткой 5, которая помещается свободно в специальном гнезде на боковой стенке корпуса. При изменении нормы высева рёбра катушки скользят в пазах розетки, а ребра холостой муфты - в пазах стенки корпуса. При уменьшении нормы высева вал высевающих аппаратов выводит катушку из корпуса наружу, а ее место занимает холостая муфта, которая при дальнейшем движении вала может полностью поместиться между стенками корпуса, перекрыв тем самым путь поступления семян в семяпроводы.

4.5. Семяпроводы /рис.4,б/ предназначены для направления семян, поступающих от высевающего аппарата из семенного ящика в сошник сеялки.

Каждый семяпровод состоит из воронки 1, к которой приклепана пластичная пружина 2, трубки 4, изготовленной из металлической ленты в виде спирали, и ушка 5 для крепления трубки в корпусе сошника. При помощи защелки 3 семяпровод шарнирно крепится и воронке, а пружиной 2 к корпусу высевающего аппарата.

4.6. Сошник и прикатывающие катки /рис.5/ предназначены для образования бороздок в почве и заделки семян на заданную глубину. Сошник сеялки СОН-2.8А - полозовидного типа и состоит из воронкообразного пустотелого корпуса 3 и пластичного полоза 1. При помощи поводка 2, сошник крепится к поводковому брусу рамки сеялки, а штангой 5 с пружиной 4 - к сошниковому брусу рамы машины.

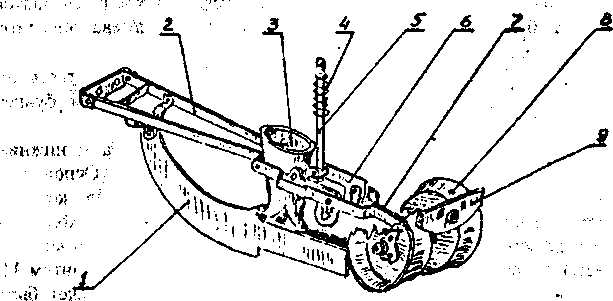

Рис. 5 Сошник и прикатывающие катки сеялки: 1 - полоз сошника; 2 - поводок; 3 - корпус сошника; 4 - пружина; 5 - штанга; 6 - зубчатый сектор; 7 - тяга прикатывающих катков; 8 - каток конусообразный; 9 - счищалка.

Прикатывающие катки соединены с сошником тягой 7, которая фиксируется в зубчатом секторе 6 по высоте, определяют глубину хода сошника в почве.

Прикатывающие катки состоят из двух конусообразных половинок 8, соединенных с тягой 7 специальным болтом, а также между собой специальными колпачками, втулками, пружинными шайбами и гайками. В подшипнике катка установлена капроновая втулка и резиновые манжеты. Каток снабжен счищалкой 9 для сбрасывания налипшей на него почвы.

Для получения установленной глубины хода сошника на более плотных почвах /глинистых/ пружина 4 на штанге 5 устанавливается на более сильное нажатие в соответствующих отверстиях штанги.

4.6. Механизм передачи на вал высевающих аппаратов /рис.6/ расположен на левом торцевом боку сеялки и приводится в движение посредством зубчатых пар от левого ходового колеса сеялки.

Механизм передачи состоит из трех зубчаток: сменной ведущей зубчатки 1 с числом зубьев Z=13, сидящей на втулке колеса, промежуточной зубчатки 2 с числом зубьев Z=28 и Z=13 и зубчатки 3 на валу высевающих аппаратов с числом зубьев 2=37. Вместо сменной зубчатки 7 на втулке колеса может устанавливаться зубчатка 5 с числом зубьев Z=30.

Механизм передачи обеспечивает получение трех скоростей вращения вала высевающих аппаратов, что дает возможность высевать семена в количестве от 2 до 200 кг на 1 га.

Изменение скорости вращения вала высевающих аппаратов производится перестановкой двойной зубчатки 2 с осью

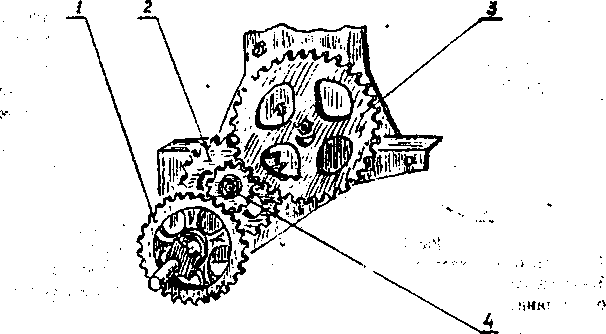

Рис 6. Механизм передачи на вал высевающих аппаратов: 1 - сменная зубчатка; 2 - промежуточная зубчатка с малым венцом; 3 - зубчатка оси высевающих аппаратов, 4 - ось зубчатки.

4.8. Механизм передачи на вал ворошилок /рис.7/ кривошипно-коромыслового типа расположен на правом торцевом боку семенного ящика 5. Передача состоит из кривошипа 1 вала высевающих аппаратов 2, соединительной планки 6 и кривошипа 3 вала ворошилок. Кривошип 1 при работе сеялки вращается и при помощи планки 6 передает движение кривошипу 3, который обеспечивает колебательное движение вала ворошилок будучи закреплённым на этом валу.

Оба механизма передачи закрыты металлическими щитками.

9. Маркеры дискового типа с блокировочным устройством /рис.8/ предназначены для образования следа на незасеянной части поля с целью обеспечения стыковых междурядий при вождении агрегата. Каждый маркер состоит из трубчатого кронштейна 10, внутрь которых вставляется ось маркера 7 с диском 6. Ось с диском может выдвигаться и закрепляться двумя стопорными винтами 8. Кронштейн маркера шарнирно закреплен в скобе 12 и транспортном положении удерживается штырём 11. Для более жесткой фиксации во время работы маркер удерживается тягой 9 на кронштейне. Оба маркера сблокированы между собой и управление ими при работе сеялки осуществляется трактористом с сиденья трактора.

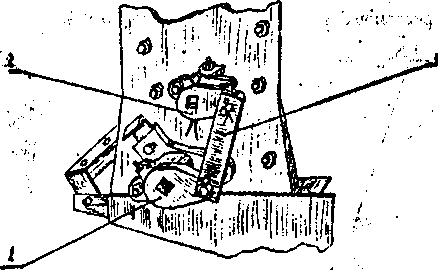

Рис.7 Механизм передачи на вал ворошилок: 1 - кривошип вала высевающих аппаратов; 2 - вал высевающих аппаратов; 3 - кривошип вала ворошилок; 4 - вал ворошилок; 5 - правая стенка семенного ящика; 6 - соединительная планка

Перевод одного из маркеров в рабочее положение производится путем выключения фиксирующего автомата. Это блокировочное устройство состоит из скобы 2, в которую вставлена ось с рычагом 4, соединенным посредством тросов с кронштейном маркера. На ось надета пружина 3, прижимающая рычаг к упору обоймы, которая удерживает маркер в поднятом положении, так как в этом случае тросик проходит выше оси

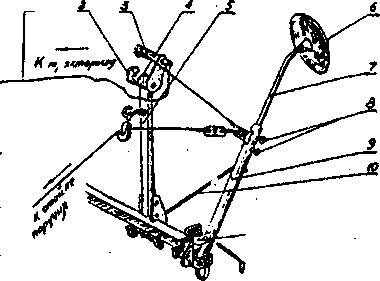

Рис.8. Маркер с блокировочным устройством; 1 - тросик; 2 - скоба блокировочного устройства; 3 - пружина; 4 - рычаг; 5 - кронштейн блокировочный; 6 - диск маркера; 7 - ось маркера; 8 - винты; 9 - тяга маркера; 10 - кронштейн трубчатый; 11 - штырь; 12 - скоба крепежная

вращения рычага. Скоба, рычаг и пружина находятся на кронштейне 5 блокировочного устройства.

Для опускания одного из маркеров необходимо резко потянуть за правый или левый конец тросика I, соединенный с рычагами автоматов. Рычаг левый или правый отойдет от упора и займет положение, при котором тросик проходит ниже оси вращения рычага. Маркер под действием собственного веса опустится в рабочее положение. Вылеты маркеров одинаковы и рассчитаны на вождение трактора то правым, то левым передними колесами по следу маркера.

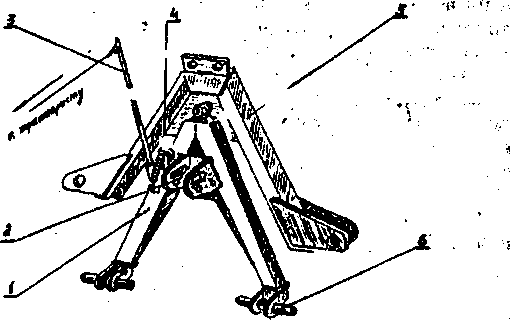

Рис.9 Замок сеялки СОН-2,8 и рамка: 1 - рамка; 2 - кронштейн; 3 - рычаг собачки; 4 - планка; 5 - замок, 6 - пальцы рамки

4.10. Сцепное устройство /рис.9/ предназначено для навешивания сеялки на гидросистему трактора, которое осуществляется автоматически. Устройство состоит из рамки 1 и замка 5. Рамка является принадлежностью трактора. Она устанавливается на тягах гидронавески трактора.

Замок к раме сеялки присоединяется на планку 4 и квадратные трубы, крепясь при этом штырями, шайбами, гайками и шплинтами.

При монтаже рамки на гидронавеску трактора нижние тяги навески должны быть выровнены и надеты на пальцы 6 рамки. Верхняя тяга при этом крепится в овальных отверстиях кронштейна 2 сцепного устройства.

Сцепное устройство позволяет навешивать сеялку на трактор одним трактористом с минимальными затратами времени.

Процесс соединения трактора с сеялкой происходят следующим образом: тракторист подводит задним ходом трактор с навешенной рамкой к сеялке и направляет рамку в замок сеялки, включает гидросистему на "подъем", при этом рамка скользит по пазу замка, а собачка рамки заходит в прямолинейный вырез замка и стопорится упором, при дальнейшем движении рамки вверх происходит подъем сеялки.

При отсоединении сеялки от трактора необходимо потянуть за тросрукоятки 3, при этом собачка выйдет из зацепления с защелкой замка.

Затем рычаг гидроподъемника переводится в "плавающее" положение, и рамка под действием силы тяжести выйдет из замка.

4.11. Подножная доска /рис.10/ состоит из опоры 7, двух планок 9, опорной спинки 6 с кронштейнами 8. В рабочем положении подножная доска от проворачивания удерживается упором и фиксируется фиксатором. При выполнении технического ухода подножную доску необходимо поднять и закрепить фиксатором за трубу опорной спинки. В передней части сеялки крепится поручень 5.

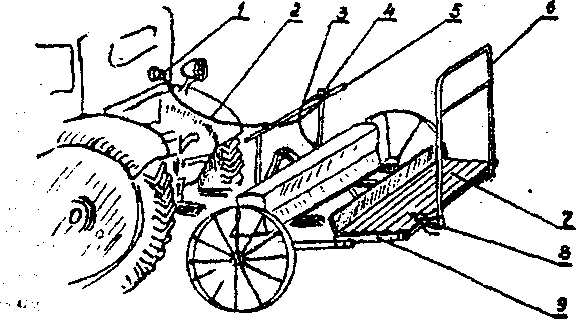

Рис. 10 Подножная доска и двухсторония сигнализация: 1 - штепсельная вилка; 2 - провод сигнализации, 3 - провод на «массу»; 4 - кнопочный включатель; 5 - поручень; 6 - опорная спинка; 7 - дощатая опора, 8 - кронштейн опорной спинки; 9 - трубчатая планка.

4.12. Приспособление двухсторонней сигнализации /рис. 10/ предназначено для осуществления дистанционной связи сеяльщика с трактористом - посылки ему звуковых сигналов в процессе работы и обслуживания агрегата. Приспособление состоит из кнопочного включателя 4, провода 2, штепсельной вилки 1. Провод 2 подключается к одной из клемм включателя и к штепсельной вилке. Вторая клемма включателя соединительным проводом 3 подключается на "массу" /место подключения на "массу" зачистить до металла/. Приспособление подключается к розетке трактора.
