Техническая характеристика
|
ПКЛ-70-3 |
ПКЛ-70-4 |
ШСЛ-70-5 |
Рабочий захват, см |
70 |
то |
50 |
Глубина пахоты, см |
. 15 |
15 |
25 |
Максимальное количество высеваемых семян (ели, сосны, лиственницы) через Отверстие аппарата за един оборот бункера, шт |
до 160 |
- |
- |
Габаритные размеры, мм: |
|
|
|
длина |
2930 |
2125 |
2300 |
ширина |
1880 |
1800 |
1390 |
высота |
1660 |
1500 |
1700 |
Вес плуга, кг |
603 |
520 |
570 |
Дослуживающий персонал . |
тракторист |
|
|
На рис.1а представлен общий вид плуге ПКЛ-70,собранный по третьей модификации. Состоит из рамы, плуга с подвеской, двухотвального корпуса плуга, дискового ножа с лобовиком, высевающего приспособления и рыхлительной лапы.
Устройство отдельных узлов.
2.1. РАМА - универсальная. Она состоит из сварной коробки 4 , образованной двумя продольными швеллерами, передка 9 , представляющего собой также сварное соединение из двух поперечных труб и двух кронштейнов 10 для присоединения плуга к навеске трактора.
Рис.1б.
Рама: I-
ушко; 2- раскос; 3- серьга; 4- коробка; 5-
задняя коробка; 6- штырь; 7- упорный болт;
6- кронштейн поворота; 9- передок; 10-
кронштейн; II-
стойка
В кронштейнах 10 между левой и правой щеками вварены вертикальные пластины с тремя резьбовыми отверстиями, к которым крепится винтом клиновой упор при работе плуга с дисковым ножом. Упор служит для устранения задевания дисковым ножом днища нижней рамы навески НЗ-2А.
При навешивании плуга на первое нижнее отверстие кронштейна 10 глубина пахоты соответствует 12 см, на второе - 18, на третье - 24 . Окончательная настройка на глубину пахоты (промежуточную, максимальную и минимальную) производится регулировкой длины верхней тяги навески НЗ-2А.
Кронштейн состоит из трех щек, в каждой из которых по вертикали просверлено по три отверстия для регулировки глубины пахоты. Коробка и передок связаны между собой распорками и уголками.
При присоединении плуга к навеске трактора на нижнее. среднее и верхнее отверстие кронштейнов 10 упоры крепятся соответственно к нижнему, среднему или верхнему отверстию пластины острием вверх.
На раме имеется задняя коробка 5 , в которой на штыре 6 закреплен кронштейн поворота 8 ; для присоединения высевающего приспособления. Здесь же в коробку ввернуты два упорных болта 7 , которые регулируют угол поворота кронштейна и запирают сеялку при транспортировке на большие расстояния. Подвеска плуга (рис.1 б)состоит из раскоса 2 и двух стоек II
Подвеска устанавливается в двух положениях. При работе с двухотвальным корпусом раскос подвески надевается на левый выступ серьги 3 . Стойки занимают положение по левую сторону ушек I . На плуге ПКЛ-70-5 с одноотвальным корпусом подвеска смещается вправо на 60 мм, т.е. раскос ставится на правый выступ серьги, а стойки занимают положение справа от ушек I . Соответственно кронштейны навески HS-2A устанавливаются между левыми, щеками кронштейнов рамы при работе с двухотвальным корпусом и между правыми - при работе с одновзльным корпусом.
2
Рис2.
Двухотвальный корпус в сборе: I-
нож левый подрезной; 2- накладка лемеха;
3- стойка; 4- отвал; 5- лемех; 6- правая
распорка; 7-кронштейн опорной пятв; 8-
левая распорка; 9- нож правый подрезной
Для присоединения ножа рыхлительной лапы и опорной пяты к нижней части стойки 3 приварен литой кронштейн 7 .
2.3. ДИСКОВЫЙ НОЖ (рис.3) устанавливается перед двухотвальным корпусом и крепится к продольным швеллерам рамы шпильками с помощью правого I и левого 2 кронштейнов. Нож разрезает пласт перед корпусом, а также выполняет роль автоматического выглубителя плуга при встрече с труднопреодолимыми препятствиями. Диск 3 кожа располагается в продольновертйкаль ной плоскости, проходящей через носок сваренных лемехов.
Режущая кромка диска заточена с обеих сторон. Для регулирования глубины-Хода дискового ножа на кронштейнах (правом и левом) просверлены по три отверстия, расположенные по вертикали.
Рис.3. Дисковый
нож::
I- правый кронштейн;
2- левый кронштейн; 3- дисковый нок; 4-
кожух дискового нош
С целью предохранения дискового ножа от ударов о высокие пни впереди его монтируется защитное приспособление, называемое кожухом 4 или лобовиком.
2.4. РЫХЛИТЕЛЬНАЯ ЛАПА (рис.4) устанавливается на плуг при полосной подготовке почвы с двухотвальным корпусом и высевающим приспособлением. Она рыхлит дно борозда на глубину до II см ниже опорной плоскости корпуса плуга.
При обработке противопожарных и минерализованных полос рыхлительная лапа снимается.
Рыхлительная лапа состоит из стойки 5 с уголками 6 , лапы 8 , ножа I и скобы 2 с регулировочным болтом.

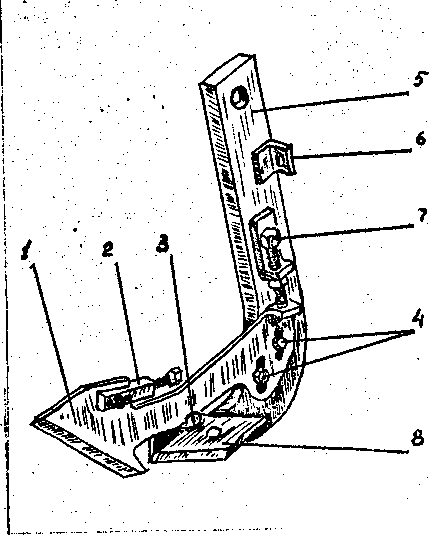

Рис.4. Рыхлительная
лапа:
I- ноне; 2- скоба;
3- болт специальный; А- болты; 5- стойка;
б- уголок; 7- болт упорный; 8- лапа
Рыхлительная лапа крепятся: одним болтом к продольным швеллерам рамы и двумя - к задней коробке с помощью уголков, приваренных к ее стойке.
Между корпусом плуга и рыхлительной лапой устанавливается нож I , который крепится двумя болтами 4 к стойке 5 . Он входит в паз специального болта 3 и стопорится упорным болтом 7 , который предупреждает выход из паза болта. Носок ножа крепится болтом к кронштейну на стойке корпуса.
2.5. ВЫСЕВАЮЩЕЕ ПРИСПОСОБЛЕНИЕ(рис.5) состоит из кронштейнов 16 , приваренных к ним ушек I , соединяющих приспособление с кронштейном поворота рамы плуга; сварного цилиндрического прикатывающего катка 2 с осью 14 и звездочкой 15 служащей для передачи движения цепью 5 от катка к звездочке 8 вала высевающего бункера 7 ; двух высевающих аппаратов 17 лабиринтного типа; кронштейна 3 и 9 , удерживающих высевающий бункер 7 с высеваюцими аппаратами над лотком шлейфов 12 для заделки семян и натяжного ролика II .
Рис.5. Высевающее
приспособление: I- ушко; 2- приводной
каток; 3- правый кронштейн; 4- крышка; 5-
цепь; б- винт; 7- высевающий бункер; 8-
звездочка; 9-ле-вый кронштейн; 10- лоток;
II- натякной ролик; 12- шлейф; 13- масленка;
14- ооь; 15- звездочка; 16- кронштейн;
17-высевавщий аппарат лабиринтного типа
В зависимости от способа посева - "за каток" или "под каток" - направлявшая 10 имеет два положения. Для защиты от вода бункер и лоток закрыты кожухом.
Регулировка нормы высева осуществляется путем перестановки заслонок, фиксируемых винтом 6 .
На язычке заслонки высевающего аппарата через 3мм нанесены деления для установки ориентировочной нормы высева семян. Отсчет делений ведется от выступающего конца заслонки. Деления должны совмещаться с краем крышки высевающего аппарата.
2.6. ЧЕРЕНКОВЫЙ НОЖ (рис.6) о односторонней заточкой лезвия устанавливается впереди одноотвального корпуса так, что бы направляющая
Рис.6. Черенковый
нож' I- регулировочный болт; 2- планка;
3- хомут; 4-долото; 5- направляющая; б-
натяжной прут
5 надевалась на выступ планки, приваренной к лемеху. К раме резец крепится с левой стороны на специальную накладку хомутом 3 и планкой, а в рабочем положении удерживается (прижимается к корпусу) натяжным прутом 6. Жесткость крепления в вертикальной плоскости усиливается регулировочным болтом I , Черенковый нож служит для подрезания пласта почвы и корней перед корпусом на глубину пахоты. Долото ножа 4-олужит для разрушения препятствий, встречающихся в почве.
2
Рис.7 Опорная пята:
1- пята; 2- угольник; 3- упорный болт; 4-
щека; 5- ось; 6- шплинт
устанавливается при повода оси 5 на кронштейне пяты а Она состоят из пяты I , двух приваренных к ней щек 4 , оси 5 со шплинтом 6 угольника 2 с регулировочным упорным болтом 3 .
2.8.ОДНООТВАЛЬШЙ КОРПУС (рис.8) с винтовой рабочей поверхностью работает со специальным черенковым ножом, который входит в комплект плуга.
Одноотвальный корпус состоит из следующих основных частей: стойки 3, отвала 4 с винтовой рабочей поверхностью, лемеха I , подрезного ножа 2, полевой доски 9 , уширителя 7 , распорок 5 и 6, пятка 8 и уголка II .
Рис.8. Одноотвальный
корпус: I-
лемех; 2- подрезной нож; 3- стойка; 4- отвал;
5,6- распорки; 7- уширитель; 8- пятка; 9-
полевая доска; Ю- планка лемеха; II- уголок
Стойка - литая. Головка стойки имеет четыре отверстия дли крепления корпуса к универсальной раме тем же крепежом, с помощь которого крепится двухотвальннй корпус.
Отвал изготовлен из специальной лемешной стали.
Подрезной нож крепится у нижней части бороздного обреза отвала я служит для подрезания отваливаемого пласта.
Для повышения устойчивости хода плуга и разгрузки стойка от усиления скручивания с полевой стороны к ней прикреплены полевая доска, уширитель и сменная пятка. Рабочий конец полевой доски закален.
Лемех приварен к планке 10 с выступом, в который упирается свое направляющей черенковый лож. К стойке приварен уголок II , к которому присоединяется натяжной прут черенкового ножа.
