4. Принцип работы и правила эксплуатации

Навешенный на трактор культиватор КЛБ-1,7 устанавливается на заданную глубину обработки непосредственно на участке работе путем изменения угла атаки дисков и различной загрузки балластных ящиков. В зависимости от угла атака изменяется степень крошения почвы и надежность срезания сорняков. Угол атаки можно наменять в пределах 0-30

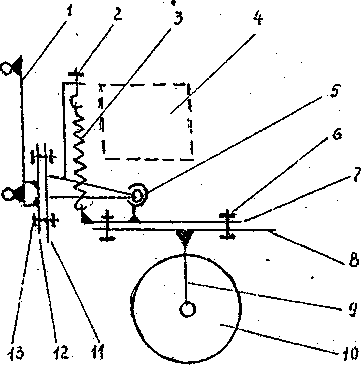

Рис.З. Схема культиватора: I-подвеска; 2-натяжная гайка; З-амортизационная пружина; 4-балластный ящик; 5-ось; 6- болт-фиксатор горизонтальной платформы; 7- неподвижная плита платформы; 8- подвижная плита батареи; 9- стойка дисковой батареи; 10-диск; 11- подвижная плита вертикального устроцства; 12- неподвижная плита устройства; 13- болт-фиксатор вертикального устройства.

через каждые 10⁰.поворачивая при помощи поворотного рычага горизонтальную поворотную платформу 8 (рис. 3) относительно, неподвижной платформы 7, предварительно вынув болт-фиксатор 6. Установив нужный угол атаки, платформа закрепляют затяжкой всех трех соединительных болтов. В процессе работы батареи дисков могут поворачиваться вокруг оси 5, удерживаясь от самопроизвольного поворота амортизационными пружинами 3. При наезде на препятствие пружина растягивается, батарея при этом поворачивается вокруг оси, поднимаясь над препятствием вверх, что предохраняет их детали от поломок. В свободном состоянии длина пружины составляет 230-235мм, в натянутой - 260-270 мм. При слабо натянутых пружинах заглубление дисков уменьшается. Натяжение пружин производится натяжной гайкой 2 находящейся на натяжном крюке арочной рамка.

При работе на плотных почвах для получения необходимой глубины обработки почвы балластные ящики загружают. При копировании борозд в поперечной плоскости для одинаковой загрузки всех дисков батарея следует придать им необходимый угол. Угол наклона можно менять от О до 20° через каждые 5°. Чтобы изменять угол наклона, ослабляют три болта, крепящие неподвижную и подвижную плиту вертикального устройства. При этом следует установить заднюю подвижную плату II на нужный угол, совместив ее отверстия с отверстиями в неподвижной плите-12 и зафиксировать плиты болтами 13, вставить остальные болты, затянув их гайки до отказа.

При глубине плужных борозд 10-15 см угол наклона батареи должен быть 5-10°. Необходимую ширину защитной зоны устанавливают путем передвижения дисковых батарей по раме культиватора. Ширина защитной зоны долина быть по возможности минимальной, но такой чтобы растения не повреждались. При работе культиватора на вырубке с числом пней до 1000 шт/га минимально возможная ширина защитной зоны монет быть принята равной 15-20 см в каждую сторону от ряда культур.

При уходе за лесные культурами, погашенными по бороздам или разрыхленным полосам, в первый год после посадки культиватор работает вразвал, а в последующие годы - с чередованием уходов вразвал и всвал.

Для работы культиватора всвал батареи располагают вогнутой частью дисков внутрь к ряду культур ,для работы вразвал правую и левую батареи меняй местами. При обработке культур, посаженных на микроповышениях, на батареях оставляют по три диска и устанавливают их для работы всвал на расстоянии 60 см друг от друга.

ПКЛ-70

Плуг комбинированный лесной ПКЛ-70 предназначен для полосной обработки почвы на нераскорчеванных вырубках (с числом пней до 800 шт на I га) с различной степенью задернения, зарастения с хорошо дренированными почвами. Он является универсальным орудием со сменными рабочими органами. Им можно нарезать борозда или пласты под последующий посев семян или посадку сеянцев, а также с одновременным посевом семян в дно борозды, прокладывать минерализованные и противопожарные полосы.

Плуг ПКЛ-70 рассчитан для работы.: а) с трелевочными тракторами ТДТ-40, ТДТ-40М, на которые он навешивается с помощью навесной системы НЗ-2А; б) с трелевочными тракторами ТДТ-60, ТДТ-75, ТТ-4, на которые он навешивается с помощью навесной системы НЗ-6; в) с лесохозяйственным трелевочным трактором-ЛХТ-55, который специально предназначен для проведения лесохозяйственных и лесокультурннх работ и имеет переднюю и заднюю гидравлические навесные системы; г) с тракторами класса 3 тонны общего назначения, оборудованными гидронавесной системой по двухточечной схеме.

Плуг состоит из следующих узлов: рамы с навесным устройством, двухотвального корпусе с дисковым ножом, рыхлительнойлапой и опорной пятой, одноотвального корпуса с черенковым ножом; посевного приспособления.

Плуг выпускают в следующих модификациях:

1. Плуг ПКЛ-70-I Базовая модель. Укомплектован одно-двухотвальными корпусами, дисковым и черенковым ножом, высевающим приспособлением рыхлительной лапой и опорной пятой. Вес плуга 1000 кг.

2. . Плуг ПКЛ-70-2. Отличается от базовой модели отсутствием высевающего приспособления и рыхлительной лапы. Вес плуга 840кг.

3. . Плуг ПКЛ-70-3. Отличается от базовой модели отсутствием

одноотвального корпуса и черенкового, ножа к нему. Вес плуга 600 кг. Применяется для подготовки почвы о отвалом пласта на две стороны с одновременным посевом семян лесных культур на дно борозды.

4. Плуг ПКЛ-70-4. Отличается от базовой модели отсутствием одноотвального корпуса черенкового ножа, высевающего приспособления и рыхлительной лапы, Вес плуга 520 кг. Применяется для подготовки почвы с отвалом пласта на две стороны под последующий посев и посадку лесных культур, а также для нарезки противопожарных или минерализованных полос.

5, Плуг ПКЛ-70-5. Отличается от базовой модели отсутствием двухотвального корпуса, дискового ножа, высевающего приспособления, рыхлительной лапы и опорной пяты. Вес плуга 570 кг. Применяется для полосной подготовки почвы под посев или посадку лесных культур в отваленный пласт, а также на вырубках с повышенным увлажнением почвы.

В целях более правильного и экономичного использования плугов в хозяйствах необходимо внимательно изучить описание по каждой модификации плуга, приведенное выше, и выбрать для заказа те модификации плугов, которые в большей степени удовлетворяют данную зону. Для этого необходимо учитывать следующие тракторы:

а) удельное сопротивление почв данной зоны;

б) назначение плуга.

в) возможность применения в данной зоне выбранной модификации плуга.

Рис.1а. Плуг ПКЛ-70 с высевающим приспособлением: I - лоток высевающего приспособления; 2- бункер для семян; 3- рама плуга; 4- подвеска плуга; 5 - лобовик; б - дисковый нож; 7- лемех корпуса плуга; 8- отвал корпуса плуга; 9 - нож рыхлительной лапы; 10- боковой подрезающий нож;11I- рыхлительная лапа; 12 - приводной каток высевающего приспособления; 13 – шлейф
