4. Работа частей и механизмов разбрасывателя.

Технологический процесс работы НРУ-0,5 происходит следующим образом (рис. 4). Бункер 6 через сетку 7 загружается удобрениями и закрывается сверху тентом 5. Навешенный на гидронавеску 17 трактора, разбрасыватель транспортируется на место работы. При производстве разбрасывании включается ВОМ трактора, от которого через карданный вал 16 передача крутящего момента передается на главный вал центрального редуктора I. Со звездочки Z=32 (рис. 5) главного вала посредством цепной передачи 15 (рис. 4), которая регулируется натяжкой звездочкой 14, крутящий момент передается на конические редукторы 13 привода разбрасывающего устройства. Конические редукторы соединены между собой поперечным валом через цепные муфты. Одновременно кривошип главного вала центрального редуктора через шатун 2 и коромысло 3 передает колебательные движения на колебательный вал 9, который с помощью подвесок колеблет дозирующее устройство 10, а через рычаги - сводоразрушители 8. Дозирующее устройство представляет собой два поворотных клапана-заслонки (по одному на каждый разбрасывающий диск) с рычагом 4. При повороте рычага клапаны поворачиваются, и ширина высевающей щели, через которую удобрения из бункера поступают на разбрасывающее устройство, изменяется. Таким образом можно регулировать дозу внесения удобрений. Для фиксации положения клапанов предусмотрен зубчатый сектор со шкалой, на котором фиксируется рычаг дозирующего устройства. Планка II высевающего механизма выполнена в виде стальной пластины зигзагообразной формы, закрепленной на подвесках. Пластина с помощь кривошипно-шатунной группы совершает колебательные движения между дном бункера и дозирующим устройством и, двигаясь вниз, выталкивает своими кромками удобрения к высевающей щели. Меняя амплитуду колебания высевной пластины (путем перемещения коромысла 3 привода), можно в небольших пределах изменять дозу внесения удобрений.

Под дозирующим и высевающими аппаратами расположено разбрасывающее устройство 12. Оно состоит из двух стальных дисков диаметром 450 мм, имеющих по четыре желобчатые лопасти.

Диски закреплены на концах вертикальных валов конических редукторов. Перед дисками стоят пластинчатые отражатели, с помощь которых удобрения разбрасываются на поле.

Диски, вращаясь в противоположные стороны, разбрасывают удобрения по поверхности почвы. Частота вращения дисков 665 или 805 об/мин. Бросаемые крутящимися дисками на пластинчатые отражатели удобрения разбрасываются равномерно веерообразным потоком по сторонам хода разбрасывателя.

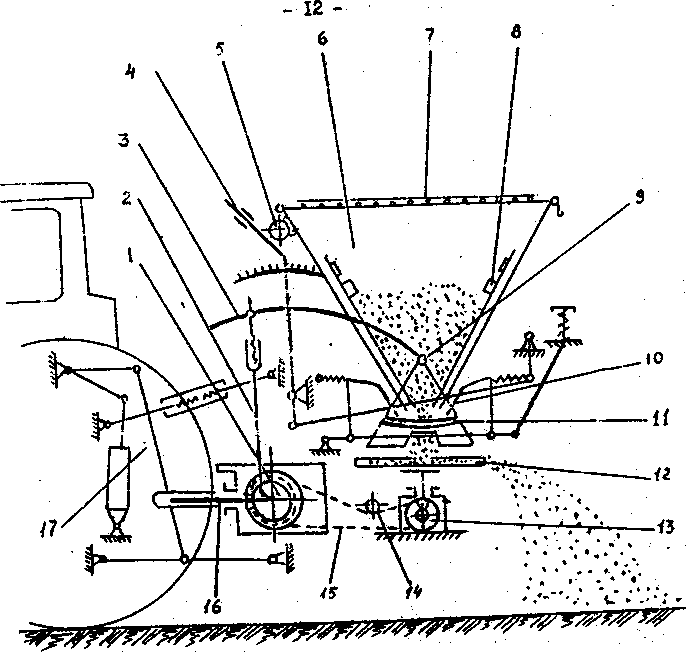

Рис.4. Технологическая схема разбрасывателя: 1- центральный редуктор; 2- шатун; 3- коромысло; 4- рычаг дозирующего устройства; 5- тент в рулоне; 6- бункер; 7- сетка; 8- сводоразрушители; 9- колебательный вал; 10- дозирующее устройство; II- высевающая планка; 12- разбрасывающее устройство; 13- редуктор привода дисков; 14- натяжная звездочка; 15- цепная передача; 16- карданный вал; 17- гидронавеска трактора.

5.Побготовка нру-0,5 к работе.

При подготовке разбрасывателя НРУ-0,5 к работе необходимо убедиться в комплектности машины, a также в надежности крепления ее сборочных единиц. Длина раскосов механизма гидронавески должна составлять на тракторе "Беларусь" 515 мм, на Т-40 М - 430 мм.

5.1. Навешивание на трактор следует производить на ровной площадке в следующем порядке:

• установить колею колес трактора на ширину не менее 1600 мм;

• снять колпак отбора мощности трактора, поперечину и вилку прицепного устройства навески;

• задним ходом плавно подвести трактор к разбрасывателю и надеть нижние тяги навески трактора на пальцы рамы разбрасывателя;

• в зависимости от марки трактора выбрать короткий или длинный карданный вал;

• установить карданный вал,

• установить на разбрасыватель защитный кожух карданной передачи; •

• присоединить верхнюю тягу механизма гидронавески трактора с верхним кронштейном подвески НРУ-0,5;

• поднять разбрасыватель механизмом гидронавески трактоира до положения, при котором разбрасывающие диски находились бы от поверхности поля на высоте 600-700мм ;

5.2. В процессе установки ветрозащитного устройства смена звездочек цепной передачи на валу конического редуктора, производится с помощь специального съемника (рис. 6).

Разбрасывающие диски снимаются тем же съемником (рис. 7). Для снятия диска необходимо крайние болты съемника вставить снизу в отверстия на разбрасывающем диске и завернуть их в планку съемника. Заворачивая центральный болт и упирая его в вал редуктора, снимают диск.

Во время ремонта и при необходимости снятия эксцентрика (рис. 8) с вала главного редуктора крайние болты съемника пропускаются через отверстия в планке, а своей резьбой заворачиваются в эксцентрике. При заворачивании центрального болта, упертого в вал редуктора, снимается эксцентрик.

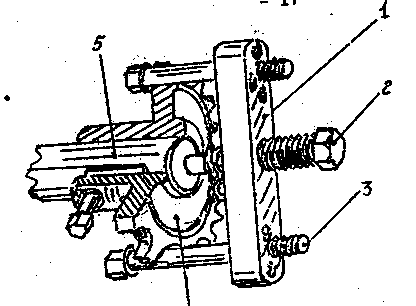

Рис6. Снятие ведомой звездочки: 1- планка съемника; 2- центральный болт; 3-боковой болт; 4 звездочка конического редуктора; 5- вал конического редуктора разбрасывающего диска

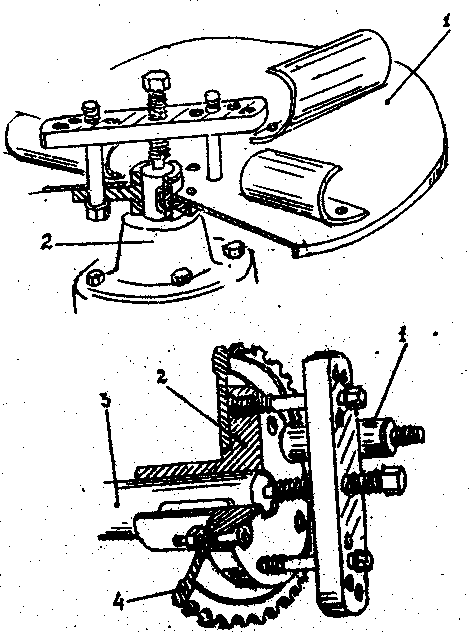

Рис7. Снятие разбрасывающего диска: 1 диск с лопастями 2-конический редуктор

Рис.8. Снятие эксцентрика: 1- ось шатуна, 2- эксцентрик; 3- ведущая звездочка цепной передачи
