2. Исходные данные

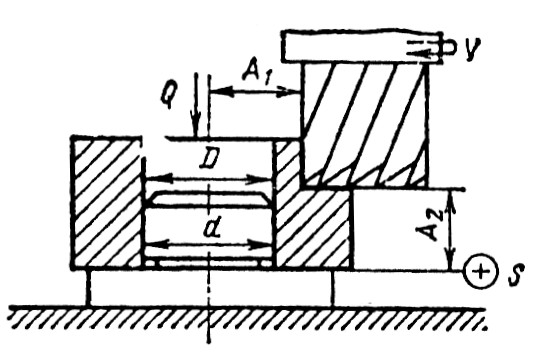

Рис 3.1. Схема обработки ступенчатой втулки
Таблица 3.3. Данные к задаче 1 и вариантов 1-9
Параметр |
Номер варианта |
||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
А1=А2 |
|
|
|
|
|
|
|
|
|
D |
35Н8 |
35Н7 |
40Н7 |
40Н7 |
50N7 |
50N7 |
50H7 |
60Js7 |
70K7 |
ω |
0,1 |
0,1 |
0,1 |
0,120 |
0,120 |
0,1 |
0,120 |
0,120 |
0,120 |
εз=εп.з. |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
Таблица 3.4. Данные к задаче 2 и вариантов 1-5
Вариант |
Заготовка |
||||
Материал |
Твердость |
Форма базовой поверхности |
Nr, шт. |
Тℓ , мм |
|
1 2 3 4 5 |
Сталь незакаленная То же Чугун Сталь закаленная Сталь незакаленная |
НВ 160 НВ 200 НВ 200 НRСэ 50 НВ 220 |
Цилиндрическая « Плоская Плоская « |
40000 100000 55000 85000 5000 |
0,2 0,3 0,28 0,16 0,2 |
Продолжение таблицы 3.4
Вариант |
Приспособление |
|||||
Тип опоры |
Материал опоры |
Твердость опоры, HV |
F,мм3 |
Q,H |
L,мм |
|
1 2 3
4
5 |
Призма Призма Пластина опорная Штырь с плоской головкой « |
Сталь 20 Сталь 40Х Сталь 20
Сталь 45
Сталь 40Х |
650 730 500
700
570 |
36,1 28,5 640
28,3
28,3 |
10000 8000 9000
400
420 |
20 40 50
20
32 |
Продолжение таблицы 3.4
Вариант |
Условия обработки |
||
Метод обработки |
ω, мм |
tм. мин |
|
1
2
3
4
5 |
Фрезерование с охлаждением Сверление без охлаждения Фрезерование без охлаждения Шлифование без охлаждения Шлифование с охлаждением |
0,1
0,12
0,12
0,06
0,06 |
1,95
2
3,2
4,7
2,1 |
Примечание. Для заготовки из чугуна твердость материала в расчетах не учитывать |
