2.3 Побудова профілю за заданим напрямком на карті
Профіль – це зменшене зображення вертикального розрізу місцевості за заданим напрямом. Для найвиразнішого зображення рельєфу і забезпечення компактності рисунка він будується у двох масштабах – горизонтальному, який дорівнює масштабу карти, і вертикальному – 1:100 або 1:200

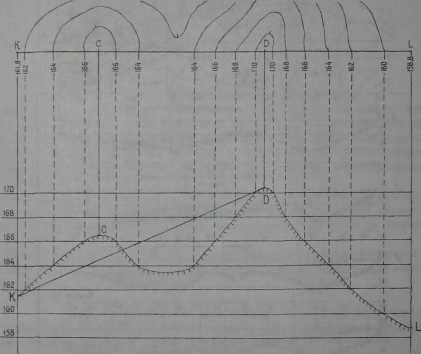

Рис 3. Поздовжний профіль місцевості за напрямком
Дня побудови профілю з'єднують прямою лінією на карті дві точки К і Д, між якими потрібно побудувати профіль (рис.3). Прикладають міліметровий папір до цієї лінії і відмічають всі горизонталі, які перетинаються з цією лінією. Біля кожної мітки підписують висоти горизонталей. По вертикалі через рівні проміжки підписують відмітки горизонталей так, щоб нижня лінія мала відмітку найменшої горизонталі, а верхня найбільшої. Із усіх міток проводять перпендикуляри до перетину їх з відповідними відмітками горизонтальних ліній. Точки перетину з'єднують плавною кривою, яка є профілем місцевості.
Завдання : побудувати профіль по заданій лінії АБ і встановити видимість між точками А і Б
Лабораторна робота №3 Розрахунок номенклатури листів карт масштабу 1:10 000 та складання заявки на топографічні карти.
У завданні вказані географічні координати центру ТОК, за якими потрібно визначити номенклатуру карт масштабів 1:10 000.
Номенклатурою карт називається система позначень окремих листів карт. За основу розграфлення прийнято лист карти масштабу 1:1 000 000. Межі аркуша карти масштабу 1:1 000 000 збігаються за довготою з межами координатної зони в проекції Гауса-Крюгера і обмежуються меридіанами. Розмір внутрішньої рамки становить 60. За широтою аркуш листа карти масштабу 1:1 000 000 обмежують паралелі через 40.
Сукупність аркушів, які потрібні для забезпечення зображення всієї зони називають колоною. Колони нумерують арабськими цифрами, починаючи від меридіана з довготою 1800. Тому номер колони відрізняється від номера зони на 30 одиниць.
Якщо у довготному напрямку аркуші карти масштабу 1:1 000 000 утворюють колони, то у широтному напрямку – широтні ряди, або пояси. Ряди позначають великими буквами латинського алфавіту на північ та на південь від екватора.
Таким чином номенклатура аркуша карти масштабу 1:1000 000 складається з буквеного позначення широтного ряду та номера колони. До прикладу: В-25.
Вихідний аркуш карти масштабу 1:1 000 000 – основа для розграфлення аркушів карт тільки одного масштабу, тому позначення аркушів карт наступних крупніших масштабів приєднують до номенклатури попереднього аркуша. Цей шлях використовується при розрахунку номенклатури аркуша карти масштабу 1:10 000.
Пояснимо на прикладі розрахунок номенклатури аркуша топографічної карти масштабу 1:10 000.
Задані географічні координати центру ТОК становлять
Для того, щоб визначити номер пояса в якому знаходиться центр ТОК потрібно скористатися формулою [2]:
, (4.1)
де М – номер ряду;
- географічна широта центру ТОК.
При заданому значенні географічної широти центра ТОК =50046’07’’, згідно з формулою (4.1), матимемо:
.
Отже, порядковий номер ряду 13, в латинському алфавіті цьому числу відповідає літера М.
Для того, щоб визначити номер колони, в якій знаходиться центр ТОК, потрібно спочатку обчислити порядковий номер зони за формулою [2]:
, (4.2)
де n – номер зони;
- географічні довгота центру родовища.
При заданому значенні географічної довготи центру ЖВК , згідно з формулою (4.2) отримаємо:
.
Виконаємо перехід від зони до колони за відомо формулою [2]:
, (4.3)
де N – номер колони;
n – номер зони.
У нашому випадку при n=5, N=35.
Номенклатура листа карти масштабу 1:1000 000 буде М-35 (Рис. 4.1).
M
52000’
51040’
51020’
51000’
50000’
49000’
48000’
-
1
2
3
4
5
6
7
8
9
10
11
12
13
24
25
36
37
48
49
60
61
72
73
84
85
96
97
108
109
120
121
132
133
134
135
136
137
138
139
140
141
142
143
144
24000’
25000’
25030’
26000’
27000’ 28000’
29000’
30000’
1:1000 000
Рисунок 4.1 – Поділ аркуша карти масштабу 1:1000 000 на аркуші карти масштабу 1:100 000.
Щоб отримати лист карти масштабу 1:100 000, слід лист карти масштабу 1:1000 000 поділити на 144 частини.
З рис. 4.1 видно, що центр родовища розташований в межах листа карти № 37, а номенклатура карти масштабу 1:100 000 і географічні координати кутів рамки приведені на рисунку 4.2.
М
51000’
50050’
50040’
-
А
Б
24000’ 24015’’ 24030’
В
Г
1:100 000
Рисунок 4.2 – Поділ аркуша карти масштабу 1:100 000 на аркуші карти масштабу 1:50 000.
З рис. 4.2 видно, що центр родовища розташований в межах листа карти М-35-37-В (рис. 4.3)
М
50050’
50045’
50040’
-
а
б
в
г
24000’
24007’30’’
24015’
1:50 000
Рисунок 4.3 – Поділ аркуша карти масштабу 1:50 000 на аркуші карти масштабу 1:25 000.
Номенклатурою карти масштабу 1:25 000 буде: М-35-37-В-б. Поділ карти масштабу 1:25 000 з метою отримання потрібного аркуша карти масштабу 1:10 000 вказано на рис. 4.4.
М
50050’
500
47’30”
50045’
-
1
2
24007’30” 24011’15” 24015’00”
3
4
1:25 000
Рисунок 4.4 – Поділ аркуша карти масштабу 1:25 000 на аркуші карти масштабу 1:10 000.
Для отримання потрібного листа карти масштабу 1:10 000, лист карти масштабу 1:25 000 ділять на чотири частини і позначають арабськими цифрами 1; 2; 3; 4.
З рис. 4.4 видно, що номенклатурою листа карти масштабу 1:10 000 буде: М-35-37-В-б-3 (рис. 4.5).
М-35-37-В-б-3
50047’30’’
50045’
24007’30”
24011’15”
1:10 000
Рисунок 4.5 – Аркуш карти масштабу 1:10 000.
Завдання. За заданими вихідними координатами точки φ і λ визначити номенклатуру листа карти масштабу 1:10 000.
