Показатели двигателя для построения скоростной характеристики

Показатели

Размерн.

КВт

КНм

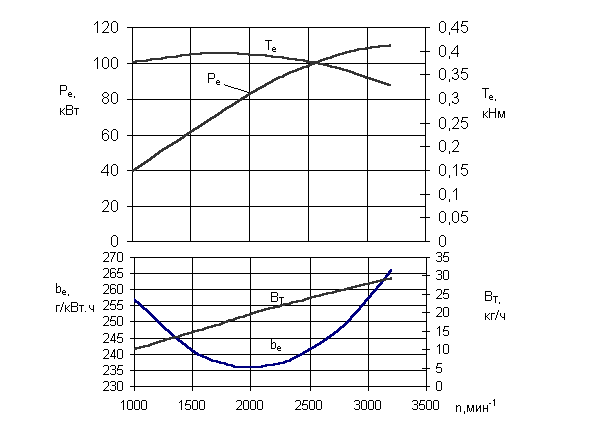

Рис.3. Скоростная характеристика бензинового двигателя

Рис. 4. Скоростная характеристика дизеля с регуляторной ветвью

3.2.Построение регуляторной характеристики дизеля

Для дизелей тракторного типа, используемых в качестве энергетических установок землеройных и строительно-дорожных машин, работающих в основном на регуляторе строится регуляторная характеристика (рис.5).

Регуляторной характеристикой называется графическая зависимость часового ВТ и удельного расходов топлива bе, частоты вращения коленчатого вала n и вращающего момента Те от эффективной мощности.

Рис.5. Регуляторная характеристика дизеля

Регуляторная характеристика является частным случаем скоростной характеристики, применительно к дизелям тракторного типа, для ее расчета и построения используются формулы (40)…(44).

Порядок построения регуляторной характеристики дизеля следующий:

а. По оси абсцисс откладывают значения мощности, полученные по формуле (34), причем фиксируются номинальная мощность Ре.н и мощность, соответствующая максимальному моменту Ре.Т .

б. Проводят прямые, характеризующие зависимости частоты вращения n, вращающего момента Те, часового расхода топлива ВТ от мощности Ре в диапазоне от nхх.мах до nн, что соответствует работе двигателя на регуляторной ветви (рис.4).

в. Значения bе на регуляторной ветви определяют по формуле: ,

где ВТ и Ре берутся при 2…3 промежуточных значениях n (рис.4).

г. Проводят кривые значений n,Te,BT, be в функции от Ре в диапазоне от nн до nТ на корректорной ветви характеристики двигателя (данные для расчетов берутся из табл.8).

Таблица 8

Показатели двигателя для построения регуляторной характеристики

Ветвь

характер.

точки

n,

мин-1

Ре,

кВт

Те,

кНм

Вт,

кг/ч

bе,

г/кВт.ч

Регуляторная

1

nхх.мах =

0

0

Втх =

2

-

-

-

-

bе =

3

nн =

Рен =

Тен =

Втмах =

bен =

Корректорная

4

n4 =

Ре4 =

Те4 =

Bт4 =

be4 =

5

n5 =

Ре5 =

Те5 =

Bт5 =

be5 =

6

nт =

Рет =

Темах =

Bт6 =

beт =
