17.4. Топковий пристрій
Пристрої, призначені для горіння палива називаються топками. Топка складається з камери і обмежуючих стін. Розрізняють:
шарові, |
камерні (факельні), |

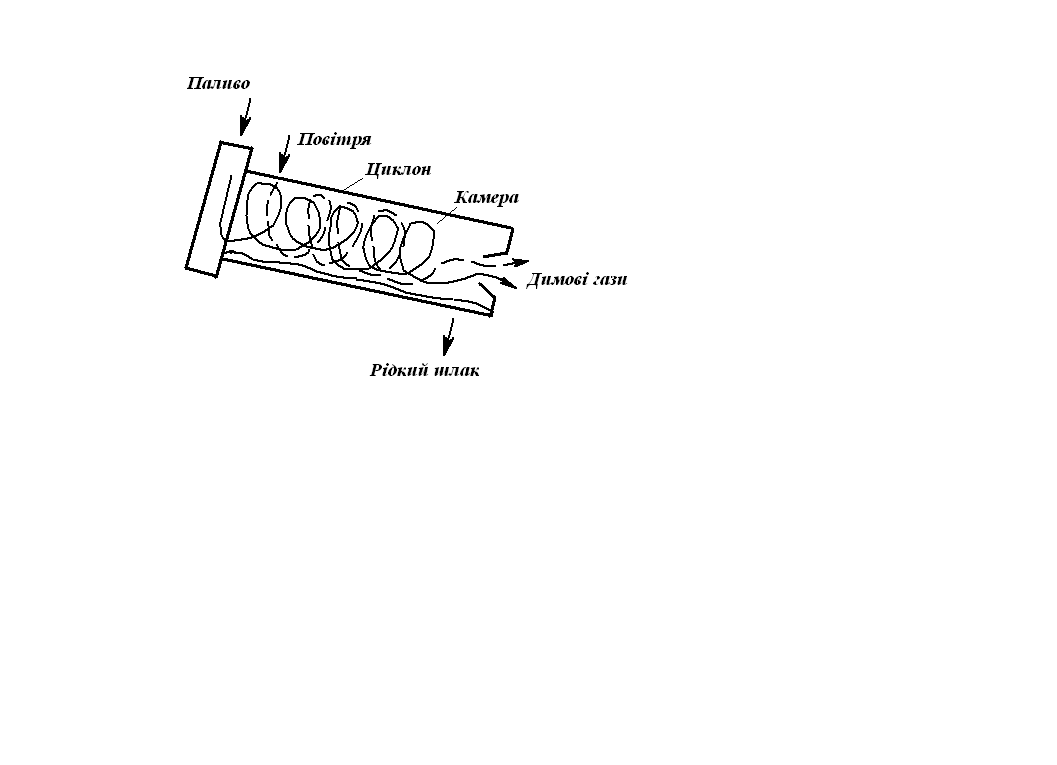

циклонні |
та топки з киплячим шаром. |
|
|
|
|

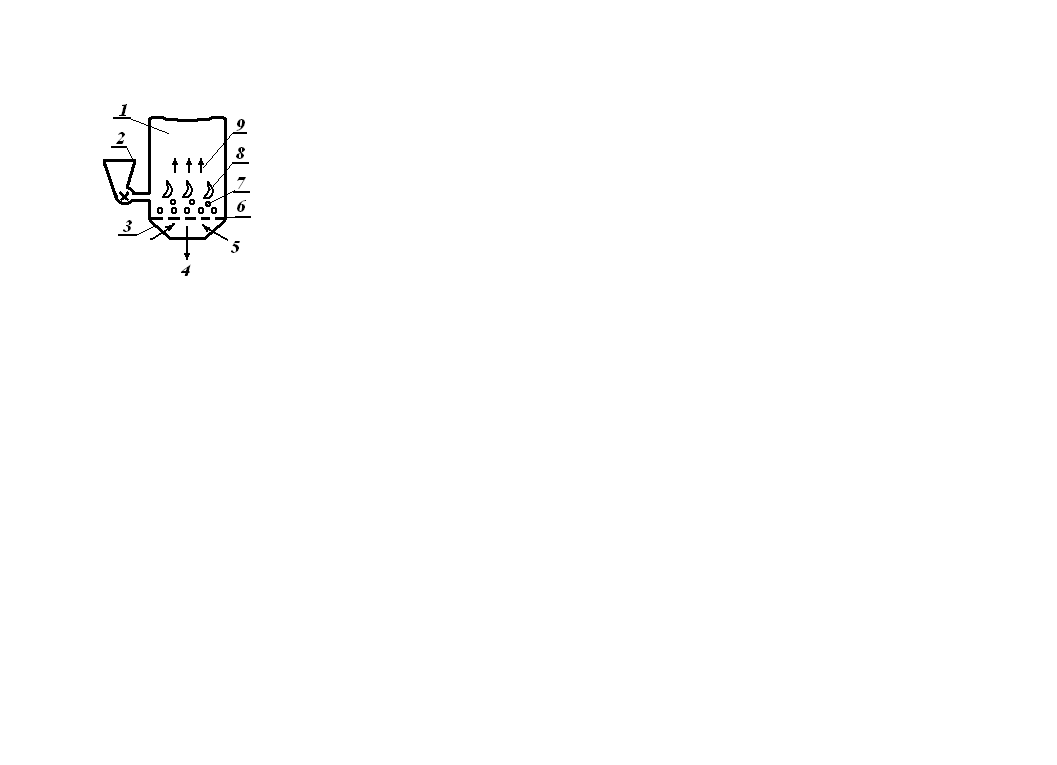

1 – камера; 2 – завантажувальний пристрій; 3 – зольник; 4 – зола, шлак; 5 – повітря; 6 – ко-лосникова решітка; 7 – паливо; 8 – полум’я; 9 – димові гази. |

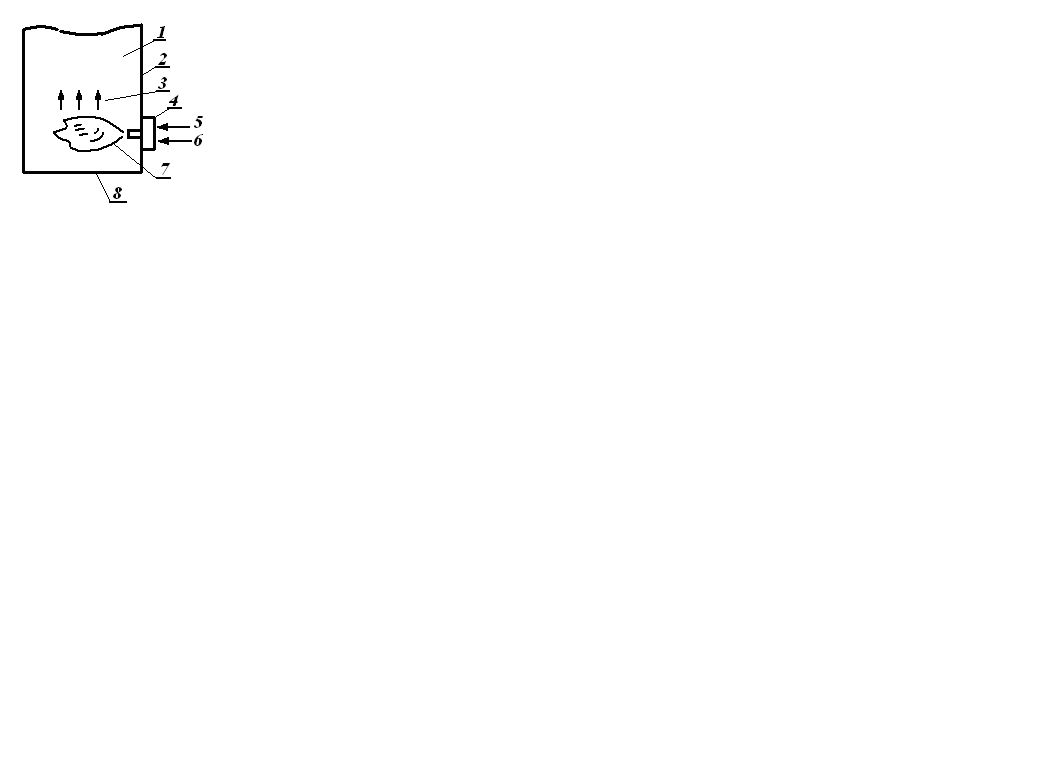

1 – камера; 2 – стіни; 3 – димові гази; 4 – пальник; 5 – паливо; 6 – повітря; 7 – факел; 8 – під топки.
|
|

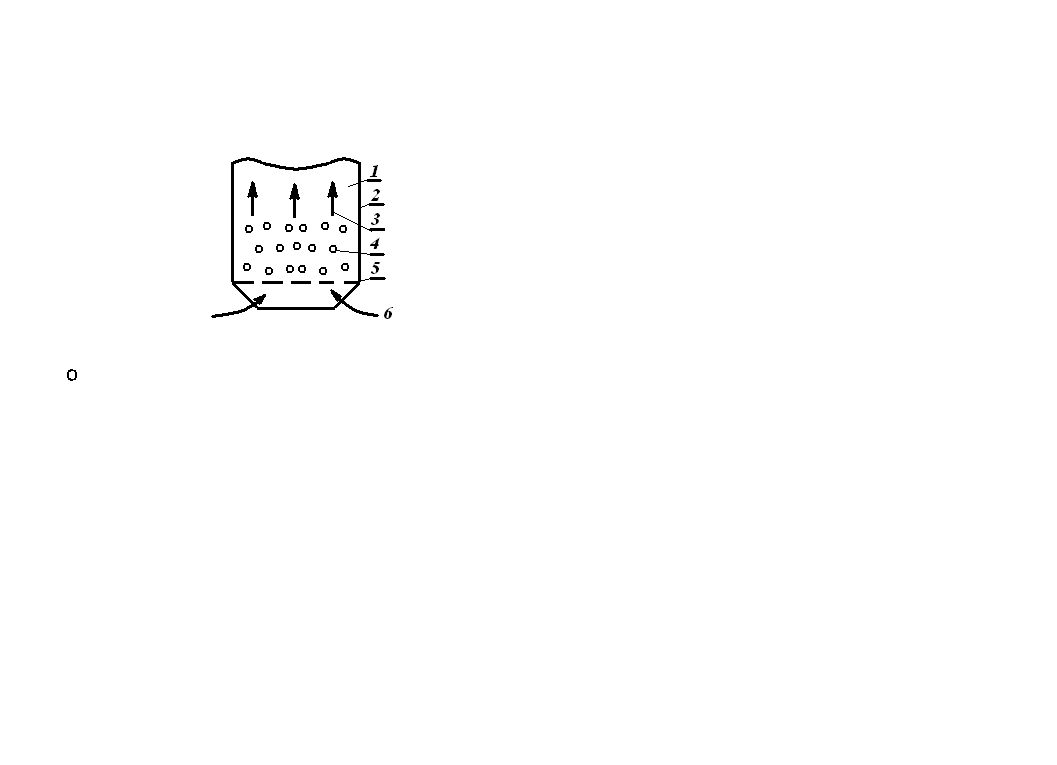

1 – камера; 2 – стіни; 3 – димові гази; 4 – паливо; 5 – колосникова решітка: 6 – повітря. |
17.5. Основні формули процесу горіння
1. Теплота згоряння палива
Для твердого і рідинного палива, кДж/кг.
Для газоподібного палива, кДж/м3.
2. Оєм теоретично необхідної кількості повітря т=1,
Для твердого і рідинного палива м3/(кг пал.)
Для газоподібного палива м3/( м3 пал.)
Дійсний обєм повітря
3. Повний обєм продуктів згоряння, м3/кг
Для твердого і рідинного палива:
Обєм триатомних газів, м3/(кг пал.)
Обєм двохатомних газів, м3/(кг пал.)
Повний теоретичний обєм продуктів згоряння тверде і рідинне паливо м3/(кг пал.), газоподібне паливо м3/(м3 пал.)
для твердих і рідинних палив, т=1
для газоподібного палива, т=1
Для твердих, рідинних і газоподібних при т 1
Обєм продуктів повного згоряння тверде і рідинне паливо м3/(кг пал.), газоподібне паливо м3/(м3 пал.)
Обєм продуктів повного згоряння при т 1 для твердих і рідинних палив (повна формула), м3/кг.
де
Для газоподібних палив (повна формула), т 1, м3/м3
де
Для сланців обєм триатомних газів
;
,
де К - коефіцієнт розкладання карбонатів, при спалюванні в шарі К = 0,7; для камерного спалювання К = 1.
Повний обєм продуктів згоряння сланців
Маса продуктів згоряння (твердих і рідинних), кг/м3
.
Для газоподібного
де г.т - густина сухого газу;
dг.т - вміст вологи в паливі.
Для сланців
- розрахунковий вміст (%) золи в паливі з урахуванням карбонатів, що не розклалися.
18. Теплопостачання. Сушильні установки
18.1. Теплопостачання
1. Продуктивне теплоспоживання: Основними споживачами теплоти на виробництві є:
а) Пристрої опалювання, вентиляції та кондиціонування повітря, гарячого водопостачання;
б) Теплові технологічні апарати та інші установки;
в) Силові установки, що здійснюють роботу і виробляють електроенергію.
Витрату теплоти на опалювання, вентиляцію і гаряче водопостачання розраховують так:
1) Опалювання, теплові втрати будівель – .
2) Вентиляція – .
3) Гаряче водопостачання – .
У формулах: xо, xв - опалювальна і вентиляційна характеристика будівель, наприклад, для виробничих будівель xо=(0,55÷0,90)·10-3 кВт/(м3·К); n - кратність повітрообміну, с' - об'ємна теплоємність повітря; Vв– вентиляційний об'єм, м3; Vз - об'єм будівлі по зовнішньому розміру, м3; tв, tз – температура повітря всередині і ззовні будівлі, оС; m - розрахункова кількість споживачів; а – норма витрачання води, кг/добу; с – теплоємність води, кДж/(кг·К); tг, tх – температури гарячої і холодної води.
2. Джерела теплопостачання:
1) Районні й міські ТЕЦ – виробляють електроенергію для потреб міста і підприємств.
2) Виробничі ТЕЦ – виробляють енергію і теплоту для потреб підприємства і робочого селища.
3) Районні і міські опалювальні котельні – виробляють тільки теплоту для потреб міста і робочого селища.
4) Промислові опалювальні котельні – виробляють теплоту для підприємства і робочого селища.
5) Промислові вогнетехнічні установки – тут теплоносієм є димові гази.
6) Вторинні енергоресурси – гази, рідини з відносно високими Р, t, що викидаються з технологічних апаратів.
Найраціональнішим способом енергопостачання є теплофікація, під якою розуміють централізоване тепло- і електропостачання на базі комбінованого вироблення від ТЕЦ. Централізація теплопостачання веде:
1) До зниження витрати палива за рахунок високих к.к.д. ТЕЦ у порівнянні з крупними районними і місцевими опалювальними котельними.
2) До впорядкування міст і поліпшення екології.
3) До зменшення трудовитрат на обслуговування теплового господарства.
3. Системи теплопостачання:
Складаються з джерела теплопостачання, магістралі подачі й повернення теплоносія, приймача (споживача) теплоти. Як магістралі служать найчастіше трубопроводи. За виглядом теплоносія системи підрозділяють на парові й водяні; за кількістю трубопроводів – одно- і багатотрубні. Водяні трубопроводи виконують найчастіше двотрубними: прямого трубопроводу теплоносія і зворотного трубопроводу – повернення теплоносія. У свою чергу водяні трубопроводи підрозділяють на відкриті й закриті. У відкритих вода використовується для технічних потреб, в закритих – ні. Переваги відкритих – спрощення абонентних висновків, використовування низькопотенційних ресурсів; недоліки – наявність підживлювальної станції і нестабільність якості води. Переваги закритих – стабільність якості води, простота її контролю; недоліки – складність устаткування і корозія установок. Парові системи виконуються однотрубними – використовується пара одного потенціалу, багатотрубні – використовується пара різних потенціалів. Парові системи бажано забезпечувати трубопроводом повернення конденсату. Приймачем теплоти є підприємство. Вода і пара підводяться в теплорозподільчий пункт (ТРП) на території підприємства.
4. Графіки теплових навантажень.
Являють собою залежність витрати теплоти від часу. Будуються для діб, місяця, кварталу, року. Дозволяє визначити величину і час настання мінімуму або максимуму (пику) навантажень і шляху для їх покриття.
