16.3. Середній температурний напір
При сталості масової витрати і коефіцієнта теплопередачі уздовж поверхні нагріву середня різниця температур (напір) визначається як средньологарифмічна величина
,
де - більша різниця температур; - менша різниця температур.
При , .
|
|

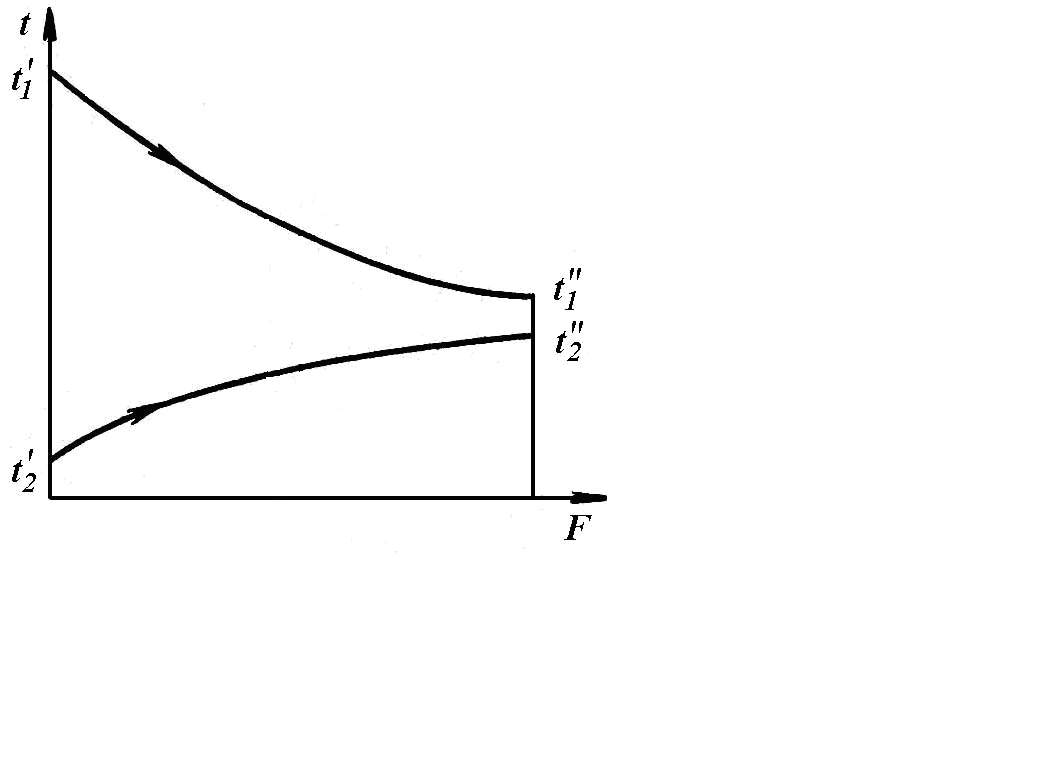

Прямотечія. |

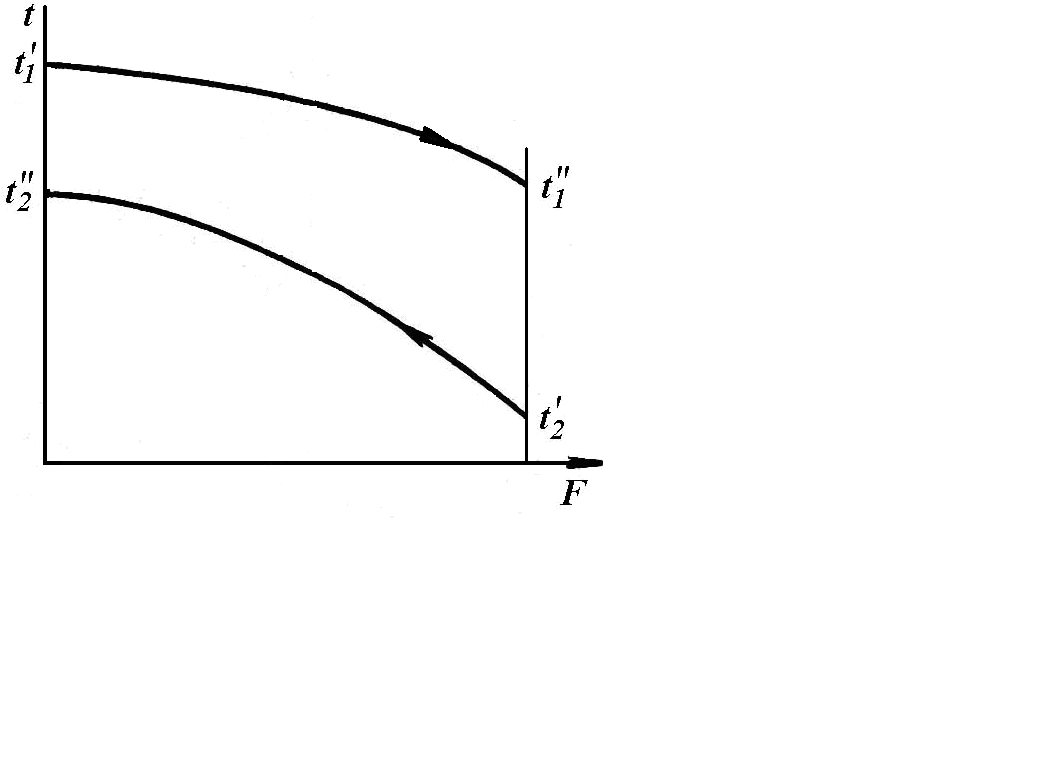

Протитечія. |
- початкова і кінцева температури «гарячого» теплоносія на вході й виході
з апарату відповідно;
- початкова і кінцева температури «холодного» теплоносія на вході й
виході з апарату.
Прямотечія: ; .
Протитечія: ; .
Для складних схем:
Визначається ;
Визначаються допоміжні величини: ; ;
За спеціальним графіком визначається поправка .
4. Середній температурний напір .
16.4. Теплові розрахунки теплообмінних апаратів
Розрізняють проектний (конструктивний) і перевірочний розрахунки теплообмінних апаратів. Метою перевірочного розрахунку є визначення поверхні нагріву апарату при його проектуванні. Перевірочний розрахунок виконується при визначенні кінцевих температур теплоносіїв при відомій величині поверхні нагріву. В основі розрахунку лежать два рівняння:
Рівняння теплового балансу:
1. – без зміни агрегатного стану теплоносіїв;
– зі зміною агрегатного стану одного теплоносія.
2. Загальне рівняння теплопередачі: .
У рівняннях: G, с – витрата і теплоємність теплоносіїв; t - температура; η=1,03÷1,05 – коефіцієнт втрати теплоти в навколишнє середовище; D - витрата пари; іп., ік – ентальпія пари й конденсату; k – коефіцієнт теплопередачі; – середній температурний напір;
F - площа поверхні теплообміну; Q – кількість переданої теплоти. Індекси: «'» - вхід в апарат; «''» - вихід з апарату; 1 - гарячий; 2 - холодний.
У перевірочному розрахунку визначаються кінцеві температури теплоносіїв по формулах, в які вводять величини П і Z, які є функціями і визначаються по таблицях.
Наприклад,
прямотечія: ; ;
протитечія: ;
Тепловий проектний розрахунок проводиться в такому порядку:
За рівнянням теплового балансу визначається Q;
Задаються швидкостями теплоносіїв і деякими конструктивними розмірами;
Розраховуються коефіцієнти тепловіддачі α1 і α2;
Розраховується коефіцієнт теплопередачі;
Визначається середній температурний напір ;
Із загального рівняння теплопередачі розраховується поверхня нагріву апарату ;
За величиною F визначають і уточнюють конструктивні розміри.
16.5. Основи гідромеханічного розрахунку теплообмінних апаратів
Результатом розрахунку є визначення втрат тиску теплоносія при проходженні через апарат.
Повні втрати
де – сума втрат натиску на тертя;
– сума втрат натиску на місцеві опори;
– сума втрат натиску на прискорення;
– сума опорів самотяги.
; ; ; ,
де h – відстань по вертикалі між входом і виходом;
ρ, ρ0 – густина теплоносія і навколишнього повітря.
