13.1. Основні поняття й визначення
При конвективном теплообміні теплота одночасно переноситься конвекцією й теплопровідністю. Розрізняють вимушену й вільну конвекцію. Вільна виникає під дією різниці густин нагрітих і холодних об'ємів рідини. Вимушена виникає під дією сил, що спричиняють напрямлений рух рідини або газу (робота насоса, вентилятора й ін.). КТ підкоряється закону Ньютона-Ріхмана: – диференціальна форма, ,
де tс, tр – температура стінки й рідини, оС; F – площа поверхні теплообміну, м2; - коефіцієнт тепловіддачі . Коефіцієнт тепловіддачі чисельно дорівнює кількості теплоти, що проходить в одиницю часу через одиницю площі поверхні при різниці температур між стінкою й рідиною в один градус. Якщо визначається для елемента поверхні, то його називають місцевим або локальним, . Якщо визначається для всієї поверхні, то його називають середнім .

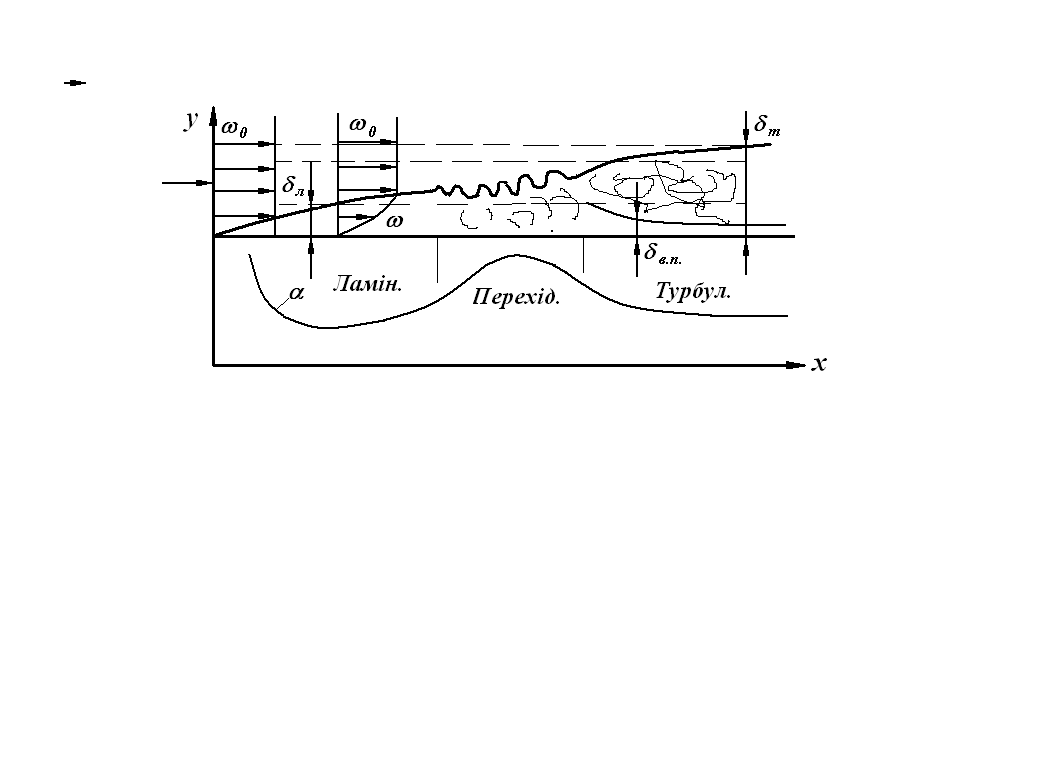

При русі рідини уздовж поверхні поблизу неї утворюється шар загальмованої рідини. Шар, у якому швидкість змінюється від значення на стінці до швидкості незбуреного потоку, називається гідродинамічним прикордонним шаром. Він є основним термічним опором при переносі теплоти. Рух у шарі може бути ламінарним і турбулентним. У ламінарному шарі (товщина його л, див. рис.) теплота переноситься теплопровідністю, тому зі збільшенням л, зменшується. У перехідному шарі зростає й зі збільшенням товщини турбулентного шару т дещо знижується і в області розвиненого турбулентного плину стабілізується. Турбулентний гідродинамічний шар складається з в’язкого підшару, товщиною в.п., у якому вихри гасяться силами в'язкості. У турбулентному шарі теплота переноситься і конвекцією, й теплопровідністю. Шар рідини, у якому температура змінюється від значення на стінці до температури незбуреного потоку, називається тепловим прикордонним шаром.
13.2. Фізичний зміст критеріїв подібності
КТ описується системою диференціальних рівнянь:
Рівняння руху Нав’є-Стокса показує, що прискорення маси на одиницю об'єму дорівнює сумі усіх сил, діючих на об'єм: .
Рівняння енергії описує поле температур рідини, що рухається: .
Рівняння суцільності описує зміну густини рідини, що рухається: .
Рівняння тепловіддачі зв'язує з полем температур «прилиплої» рідини
До рівнянь додають умови однозначності: геометричні, тимчасові, фізичні й граничні. Рішення складне, тому дослідження проводять експериментальним шляхом, а результати представляються у вигляді критеріальних рівнянь. У рівняння входять критерії (числа) подібності, складені з величин, що входять у рівняння, і крайові умови. Критерії безрозмірні.
Основні критерії:
1. Нуссельта - характеризує теплообмін на границі стінка-рідина, l – визначальний розмір (d, , H та ін.);
2. Рейнольдса – визначає режим руху середовища, - динамічний коефіцієнт в'язкості;
3. Пеклє – характеризує вплив на теплообмін співвідношення між теплотою, перенесеною конвекцією й теплопровідністю, a – коефіцієнт температуропровідності;
4. Грасгофа – враховує вплив співвідношення між підомною силою й силою в'язкості;
5. Прандтля – враховує вплив теплофізичних властивостей;
6. Эйлера - характеризує відношення перепаду тиску до швидкісного напору.
Рівняння виду
називається критеріальным рівнянням, с – постійний коефіцієнт, n, m, k – показники степені, враховує гістерезис при зміні в'язкості в процесах нагрівання й охолодження.
Температура, при якій вибираються теплофізичні константи, називається визначальною.
