БИЛЕТ N 1
1. Основные принципы работы цп. Машина фон Неймана.
Микропроцессор - центральная часть любой микропроцессорной системы (МПС) - включает в себя АЛУ и ЦУУ, реализующее командный цикл. МП может функционировать только в составе МПС, включающей в себя, кроме МП, память, устройства ввода/вывода, вспомогательные схемы (тактовый генератор, контроллеры прерываний и ПДП, шинные формирователи, регистры-защелки и др.).
В любой МПС можно выделить следующие основные части (подсистемы) :
процессорный модуль;
память;
внешние устройства (внешние ЗУ + устройства ввода/вывода);
подсистему прерываний;
подсистему прямого доступа в память.
С вязь между процессором и другими устройствами МПС может осуществляться по принципам радиальных связей, общей шины или комбинированным способом. В однопроцессорных МПС, особенно 8- и 16-разрядных, наибольшее распространение получил принцип связи "Общая шина", при котором все устройства подключаются к интерфейсу одинаковым образом (Рис.1.1).
Рис.1.1. Структура МПС с интерфейсом "Общая шина"
Все сигналы интерфейса делятся на три основные группы - данных, адреса и управления. Многочисленные разновидности интерфейсов "Общая шина" обеспечивают передачу по раздельным или мультиплексированным линиям (шинам).
Обмен информацией по интерфейсу производится между двумя устройствами, одно из которых является активным, а другое - пассивным. Активное устройство формирует адреса пассивных устройств и управляющие сигналы. Активным устройством выступает, как правило, процессор, а пассивным - всегда память и некоторые ВУ.
Концепция "Общей шины" предполагает, что обращения ко всем устройствам МПС производится в едином адресном пространстве, однако, в целях расширения числа адресуемых объектов, в некоторых системах искусственно разделяют адресные пространства памяти и ВУ, а иногда даже и памяти программ и памяти данных.
Как известно, процессор является основным вычислительным блоком компьютера, в наибольшей степени определяющим его мощь. Процессор является устройством, исполняющим программу - последовательность команд (инструкций), задуманную программистом и оформленную в виде модуля программного кода. Чтобы понять, что делает процессор, рассмотрим его в окружении системных компонентов IBM PC-совместимого компьютера. Этой компьютерной архитектурой, естественно, не ограничивается сфера применения процессоров.
Всем известный IBM PC-совместимый компьютер представляет собой реализацию так называемой фон-неймановской архитектуры вычислительных машин. Эта архитектура была представлена Джоном фон-Нейманом еще в 1945 году и имеет следующие основные признаки. Машина состоит из блока управления, арифметико-логического устройства (АЛУ), памяти и устройств ввода/вывода. В ней реализуется концепция хранимой программы: программы и данные хранятся в одной и той же памяти.

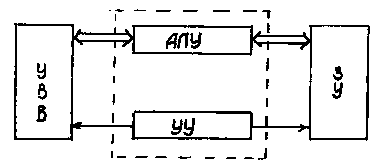

Рис. 1.1 Архитектура фон-Неймана
Такт (clock tick) — промежуток времени, между последовательными сигналами синхронизации.\
Микропроцессор характеризуется:
1) тактовой частотой, определяющей максимальное время вы-
полнения переключения элементов;
2) разрядностью, т.е. максимальным числом одновременно обраба-
тываемых двоичных разрядов.
3) архитектурой
