3. Управление мотор-компрессорами.
При включении в первом блоке пульта управления тумблера включения мотор-компрессора (ВМК) напряжение с 10-го провода через А10, тумблер ВМК, поступает на 44-й поездной провод и через контакты включенного регулятора давления(АК) на головном и хвостовом вагонах в составе на 22-й поездной провод. В каждом вагоне включится контактор компрессора КК по цепи: 22-й провод, А22, катушка КК, БУДК, размыкающий контакт ТРК, «земля».

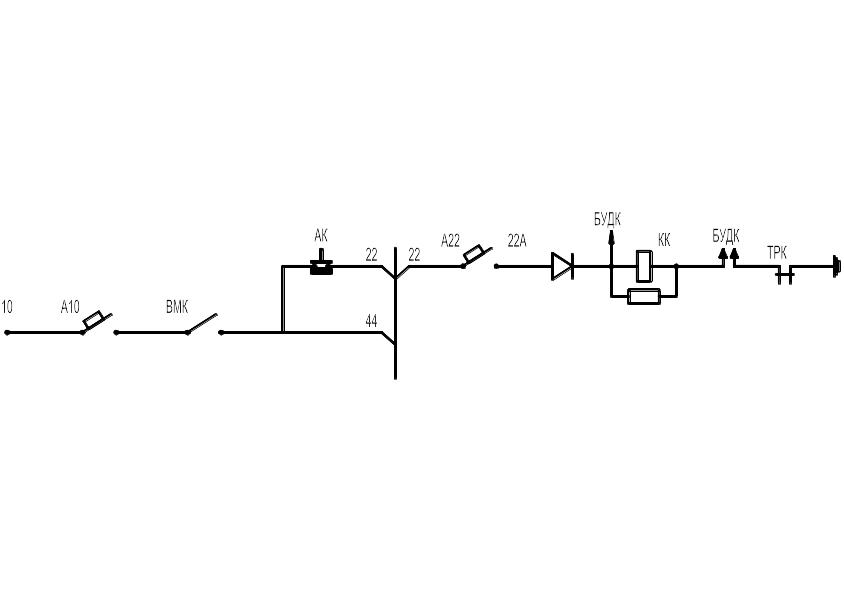

Контактор КК замкнет свой контакт в цепи МК, подключая двигатель компрессора к контактной сети, и компрессор вступает в работу. Схема включения контактора КК изображена на рис.47
Рис.47
При увеличении давления в напорной магистрали (НМ) до 8,2 атм. регулятор давления (АК) размыкает контакт в 22-м поездном проводе; отключаются контакторы КК и компрессора также отключаются от контактной сети (см. рис.44).
При понижении давления в НМ до 6,3 атм. регулятор давления АК замкнет свой контакт, замыкая цепь 22-го поездного провода. Включаются контакторы КК и компрессора вновь вступают в работу.
Между проводами 44 и 22 включены регуляторы давления головных вагонов поезда. Регуляторы давления промежуточных вагонов в управлении компрессорами всего поезда не участвуют и действуют лишь при маневровых передвижениях вагонов.
На промежуточных вагонах автоматический выключатель А10 отключен.
При неисправности тумблера ВМК, регулятора давления АК, короткого замыкания в 22-м проводе для эвакуации поезда с линии на промежуточных вагонах могут быть включены компрессора по резервной цепи. При нажатии в 1-м блоке пульта управления на импульсную кнопку «Резервный пуск МК» (КРМК), получит питание 23-й поездной провод и только на промежуточных вагонах включится контактор КК по цепи: +Б, ПА, П11, А44, кнопка КРМК, 23-й поездной провод, СК1, 23-й вагонный провод, диод(23А-22А), катушка КК, БУДК, размыкающий контакт ТРК, «земля».

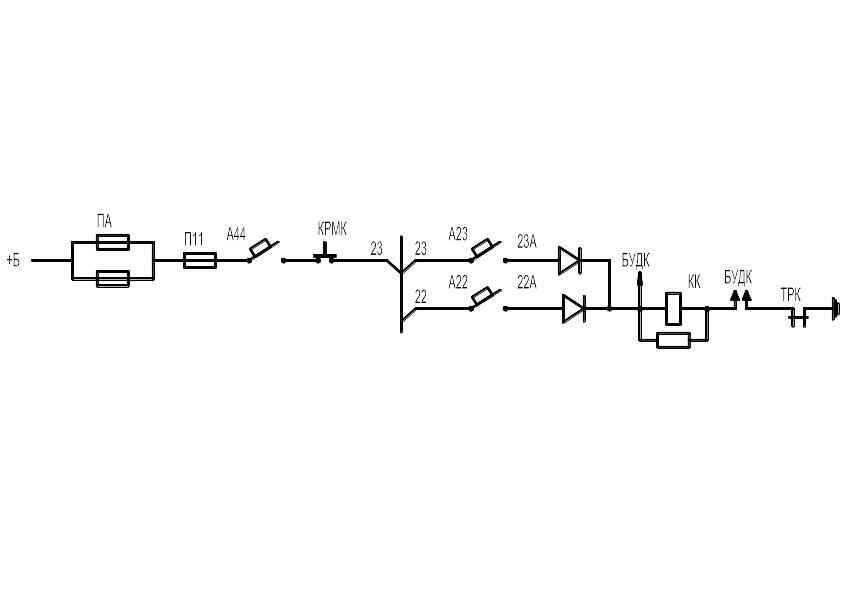

Схема включения контактора КК при резервном управлении мотор-компрессорами представлена на рис.48
Рис.48
Контактор КК замкнет свой контакт в цепи МК, подключая двигатель компрессора к контактной сети.
Регуляторы давления АК при резервном управлении компрессорами не работают. Поэтому, давление воздуха в НМ должен контролировать сам машинист по манометру.
При отпуске кнопки КРМК, обесточивается 23-й поездной провод, и двигатель компрессора отключается от контактной сети.
Мотор-компрессора на головных вагонах в составе работать не будут, ток на 22-й поездной провод не пропускают диоды.
Блок БУДК обеспечивает плавный пуск электродвигателя МК, поддержание номинального напряжения электродвигателя, защиту его от заклинивания компрессора.
4. Цепь управления и сигнализации положения дверей.
Чтобы управлять дверями необходимо реверсивный вал КВ установить в положение «Вперед» или «Назад», замыкается кулачковый элемент провода «Д» и на кнопки управления дверями питание поступает по цепи: 10-й провод, А21, провод «Д», КЭ провода «Д», провод «Д1», кнопки управления дверями.
Схема управления и сигнализации положения дверей изображена на рис.49
Выключатель переключения дверей «ВПД» имеет две пары контактов и при его пере.ключении питание подается к кнопкам открытия левых или правых дверей. В эти кнопки, установленные в 5-м и 7-м блоках пульта управления, вмонтированы лампочки. После переключения ВПД в кнопках открытия левых или правых дверей загорается подсвет, указывая какую сторону дверей следует открывать.
Общая защита А21, вагонная защита- А12, А16, А31, А32; защита дверной сигнализации А13.
Перед тем как открывать двери необходимо отключить один из выключателей закрытия дверей ВУД1 или ВУД2, сняв напряжение с 16-го провода, чтобы при открытии дверей они вновь не закрывались.
После этого нажать на импульсную кнопку «открытия левых дверей» (КДЛ). Получит питание катушка дверного воздухораспределителя (ДВР) открытия левых дверей по цепи: Д1, ВПД, провод 31Я, КДЛ, 31-й поездной провод, СК1, 31-й вагонный провод, А31, катушка ДВР, «земля».
Двери откроются с левой стороны вагона.
Чтобы открыть правые двери необходимо переключить выключатель ВПД и нажать на импульсную кнопку «открытия правых дверей» (КДП), получит питание катушка ДВР «открытия правых дверей» по цепи: Д1, ВПД, провод 32Я, КДП, 32-й поездной провод, СК1, 32-й вагонный провод, А32, катушка ДВР, «земля».
Двери откроются с правой стороны вагона.
При включении выключателя закрытия дверей ВУД1 или ВУД2 получает питание катушка ДВР закрытия дверей по цепи : Д1, ВУД1, ВУД2, 16поездной провод, СК1, 16вагонный провод, А16, диод, катушка ВД3, размыкающий контакт РД, «земля».
Двери закрываются.
В случае невозможности закрыть двери по 16 проводу, двери можно закрыть по 12 проводу. При нажатии на импульсную кнопку «резервное закрытие дверей» (КРЗД) одновременно получают питание вентильные катушки ДВР открытия левых и правых дверей по цепи: Д1, КРЗД, 12поездной провод, СК1, 12 вагонный провод, А12, провод12А, диодная развязка вентилей, катушки ДВР ВДОЛ и ВДОП, «земля».
Двери закрываются.
Если на каком либо вагоне произойдет обрыв диодной развязки, то двери на этом вагоне от кнопки КРЗД все равно закроются. Катушки ДВР ВДОЛ и ВДОП будут получать питание по поездному проводу.
Сигнализация о закрытии дверей в поезде осуществляется по схеме с активным сигналом. По этому принципу при закрытом положении дверей во втором блоке пульта управления горит сигнальная лампа дверной сигнализации (ЛСД) и включается реле контроля дверей КД, от которого зависит сбор схемы на «Ход» и отправление поезда со станции. Любое нарушение в схеме сигнализации дверей обесточивает лампы ЛСД и реле контроля дверей КД.
Схема дверной сигнализации представлена на рис.49.
Для сигнализации положения дверей над каждым дверным проемом установлена дверная блокировка, контакты которой замкнуты при закрытых дверях и разомкнуты при открытых. Контакты дверных блокировок на каждом вагоне соединены последовательно и в их цепь включена катушка реле дверей – РД. Реле РД имеет два контакта: размыкающий и замыкающий. Размыкающий контакт РД включен в цепь 16 провода и обеспечивает обрыв цепи питания катушки ДВР «закрытие дверей» при закрытых дверях. Замыкающие контакты РД всех вагонов включены в кольцевую последовательную цепь, образуемую по всему поезду проводами 28 и 15, для контроля дверей вагонов поезда.
Последовательная цепь контроля положения дверей поезда начинается на головном вагоне и заканчивается там же лампой ЛСД и реле КД. В эту цепь входят: на головном вагоне: +Б, ВБ, А13, провод Д4, КЭ КВ, замкнутый на положении ВП или НАЗ, 28 провод, последовательно включенные замыкающие контакты РД, включенные в разрез 28 провода на всех вагонах в составе. На хвостовом вагоне: 28 провод, КЭ КРУ и КВ ,замкнутые в положении «ноль», 15 поездной провод всех вагонов, с возвратом на головной вагон к параллельно включенным лампам ЛСД и катушке КД, «земля». При этом в хвостовом вагоне также включено реле КД и горят лампы ЛСД при закрытых дверях.
Включение реле КД возможно только в случае, когда главный вал КВ будет находиться в положении «ноль» или в любом тормозном положении. После включения реле КД замыкаются его контакты, шунтирующие положение главной рукоятки КВ. Это условие направлено на исключение возможности самохода поезда в нештатных ситуациях.
Кроме того, замыкается контакт КД в схеме управления в цепи 33 провода, подготавливая цепь включения реле РВ2 для сбора схемы ходового режима.
Для сигнализации неисправности дверных блокировок на боковых стенках кузова каждого вагона установлены белые лампы (120 В на 15 ВТ).
При открытых дверях, контакты дверных блокировок разомкнуты, белые лампы на кузове горят. При закрытых дверях, контакты дверных блокировок замкнуты, белые лампы на кузове гаснут. Цепь ламп: +Б, ВБ, А13, провод Д4, лампы на кузове, размыкающий контакт РД, «земля».
При неисправности дверной сигнализации лампы ЛСД на ПУ головного вагона не горят, реле КД не включается и схема на «Ход» не собирается.
Для вывода неисправного состава с линии необходимо в седьмом блоке пульта управления включить тумблер ВАД, шунтирующий контакт КД в 33 проводе в цепи реле РВ2 (см. рис.33)
При переходе на управление поездом от КРУ на кнопки управления дверями питание поступает по цепи: +Б, ПА, П11, А44, провод Б3, КРУ, А17, КРУ, провод Д1, кнопки управления дверями.
