Моделювання в гідромеліорації
Методичні вказівки до виконання практичного курсу дисципліни “САПР водогосподарських об'єктів, для освітньо-кваліфікаційного рівня «бакалавр» напрямку підготовки 6.060 103 «Гідромеліорація» (Водні ресурси)
Херсон 2011
УДК 631.6
Мірошниченко О.І., Кузьменко В.Д., Подмазка О.В. Моделювання в гідромеліорації. Методичні вказівки до виконання практичного курсу дисципліни “САПР водогосподарських об'єктів”, для освітньо-кваліфікаційного рівня «бакалавр» напрямку підготовки 6.060 103 «Гідромеліорація» (Водні ресурси). / О.І.Мірошниченко, В.Д.Кузьменко, О.В.Підмазко. –Херсон: ВЦ ХДАУ «Колос», 2011. – 39 с.
Затверджено на засіданні кафедри гідромеліорацій та економіки природокористування ХДАУ (протокол № 5 від 7. 11. 2011р ) та рекомендовано до друку НМК Будівельно-гідромеліоративного факультету (протокол № 3 від 21. 11. 2011р ).
Рецензент: Нежлукченко В.М. к.т.н., доцент, завідувач кафедрою гідротехнічних споруд та водопостачання ХДАУ.
Методичні вказівки передбачені для практичного вивчення дисципліни «САПР водогосподарських об’єктів» з напрямку підготовки 6.060 103 «Гідромеліорація» (Водні ресурси) і відповідають програмі дисципліни.
© Мірошниченко О.І., 2011
© Кузьменко В.Д., 2011
© Подмазка О.В., 2011
Зміст Вступ 1. Робота №1. Математична модель на ПЕОМ . . . . . . . . . . . . . . 2. Робота №2. Статистична обробка імовірнісного ряду . . . . . . . . . 3. Робота №3. Обчислення коефіцієнта кореляції і рівняння регресії . . 4. Робота №4. Регресійне моделювання імовірнісних зв'язків . . . . . . 5. Робота №5. Статистичні методи перевірки гіпотез у досліді . . . . . . 6. Робота №6. Оптимальний переріз русла каналу . . . . . . . . . . . 7. Робота №7. Моделювання водо випускної споруди . . . . . . . . . . 8. Робота № 8. Моделювання фільтрації води через ґрунтову греблю . . 9. Робота № 9. Моделювання поверхні землі . . . . . . . . . . . . . . . 10. Робота № 10. Режим зрошення сільськогосподарських культур . . . . Рекомендована литература . . . . . . . . . . . . . . . . . . . . . . . |
Стор. 3 4 7 10 12 15 18 21 23 27 33 38 |
Вступ
Практичний курс „моделювання в гідромеліорації” є I частиною дисципліни “САПР водогосподарських об'єктів. Тематика робіт має на меті - навчити студентів моделювати процеси і технології, пов'язані з гідромеліорацією.
Пропонується виконати 10 окремих робот на ПЕОМ з використанням універсального програмного забезпечення “Macrosoft office” з розрахунково-графічною постановкою задач у системі “ECXEL”. При виконанні окремих робот, використовується спеціальне програмне забезпечення, а також розрахункова система “Matchcad ...” і графічна “Autocad ...”.
У методичному посібнику усі роботи представлені у послідовності: теоретичні основи - вихідні дані – методика виконання – приклад розробки на ПЕОМ.
Результати моделювання оформлюються як розрахунково-графічна робота під назвою – „Моделювання в гідромеліорації”, з кількістю і назвою розділів, відповідно поставленим задачам. При рішенні окремої задачі, матеріали моделювання на ПЕОМ представляються документом відповідної програми, а супроводжуюча інформація - рукописом, або у вигляді документа “WORD”.
Розрахунково-графічна робота є підставою для одержання заліку по дисципліни “САПР водогосподарських об'єктів.
Робота №1
Тема: Математична модель на ПЕОМ
Ціль: Оволодіння практичними навичками розрахунків і графічного відображення функціональної залежності у вигляді імітаційної моделі на ЕОМ у розрахунковій системі “EXCEL”.
Задача: Побудувати на ПЕОМ модель процесу поливу дощуванням, який характеризується параметрами: інтенсивність дощу, вбирання води ґрунтом та тривалість поливу. Модель представити у вигляді:
Розрахункові
дані:
усмоктування
води ґрунтом,
інтенсивність
дощу, тривалість
поливу.
Вихідні
дані:
графічне
відображення параметрів поливу
Вхідні
данні
|
Порядок виконання:
1. Вибрати вихідні дані з таблиці 1.1. і представити їх у вигляді вхідних даних таблицею EXCEL:
швидкість вбирання води ґрунтом наприкінці 1 години (К1), м/годин;
коефіцієнт зміни швидкості усмоктування ( α );
коефіцієнт зменшення швидкості усмоктування при дощуванні ( );
середня інтенсивність штучного дощу ( r ), мм/хвл;
поливна норма ( m ), м3/га
2. Розрахувати параметри поливу і представити їх у вигляді бази розрахункових даних таблицею EXCEL:
t - час від початку поливу параметри:
Кз - швидкість усмоктування води ґрунтом при затопленні,
Кд - швидкість усмоктування води ґрунтом при дощуванні,
r - інтенсивності дощу,
tm - тривалість поливу нормою m.
3. Відобразити графічно параметри Кз , Кд , r , А( r, tm ), використовуючи майстер діаграм.
4. Провести аналіз взаємодії інтенсивності дощу ( r ) і усмоктування води ґрунтом ( Кд, ) за час поливу( tm ). Якщо не виконується умова ( Кд, > r) то розрахувати допустиму поливну норму (поливну норму до появи стоку).
5. Результати роботи представити в послідовності:
теоретичні основи моделі,
база вихідних даних,
база даних з розрахунками функціональних залежностей,
графіки функціональних залежностей,
висновки по пункту 4.
Контрольні питання:
Дати визначення функціональної залежності ?
Порядок відображення функціональної залежності на ПЕОМ ?
Модель вбирання води ґрунтом ?
Модель інтенсивності штучного дощу ?
Таблиця 1.1. – Варіанти вихідних даних
№ |
К1 |
а |
λ |
r |
m |
№ |
К1 |
а |
λ |
r |
m |
1 |
0,04 |
0,7 |
0,8 |
0,25 |
300 |
13 |
0,04 |
0,5 |
0,65 |
0,3 |
500 |
2 |
0,05 |
0,65 |
0,75 |
0,27 |
350 |
14 |
0,05 |
0,55 |
0,7 |
0,29 |
450 |
3 |
0,05 |
0,6 |
0,7 |
0,29 |
400 |
15 |
0,05 |
0,6 |
0,75 |
0,27 |
400 |
4 |
0,06 |
0,55 |
0,65 |
0,3 |
450 |
16 |
0,06 |
0,65 |
0,8 |
0,25 |
350 |
5 |
0,06 |
0,5 |
0,6 |
0,35 |
500 |
17 |
0,06 |
0,7 |
0,5 |
0,45 |
300 |
6 |
0,07 |
0,45 |
0,55 |
0,4 |
550 |
18 |
0,07 |
0,3 |
0,55 |
0,4 |
550 |
7 |
0,07 |
0,4 |
0,5 |
0,45 |
600 |
19 |
0,07 |
0,35 |
0,6 |
0,35 |
700 |
8 |
0,08 |
0,35 |
0,45 |
0,5 |
650 |
20 |
0,08 |
0,4 |
0,4 |
0,6 |
650 |
9 |
0,08 |
0,3 |
0,4 |
0,6 |
700 |
21 |
0,08 |
0,45 |
0,45 |
0,5 |
600 |
10 |
0,05 |
0,5 |
0,6 |
0,35 |
500 |
22 |
0,08 |
0,55 |
0,4 |
0,7 |
650 |
11 |
0,06 |
0,4 |
0,5 |
0,45 |
600 |
23 |
0,08 |
0,5 |
0,3 |
0,65 |
600 |
12 |
0,05 |
0,65 |
0,75 |
0,55 |
600 |
24 |
0,07 |
0,4 |
0,5 |
0,45 |
600 |
Увага! Номер варіанта вихідних даних вибрати згідно порядкового номера прізвища студента у списку групи, в журналі з дисципліни “САПР водогосподарських об'єктів”.

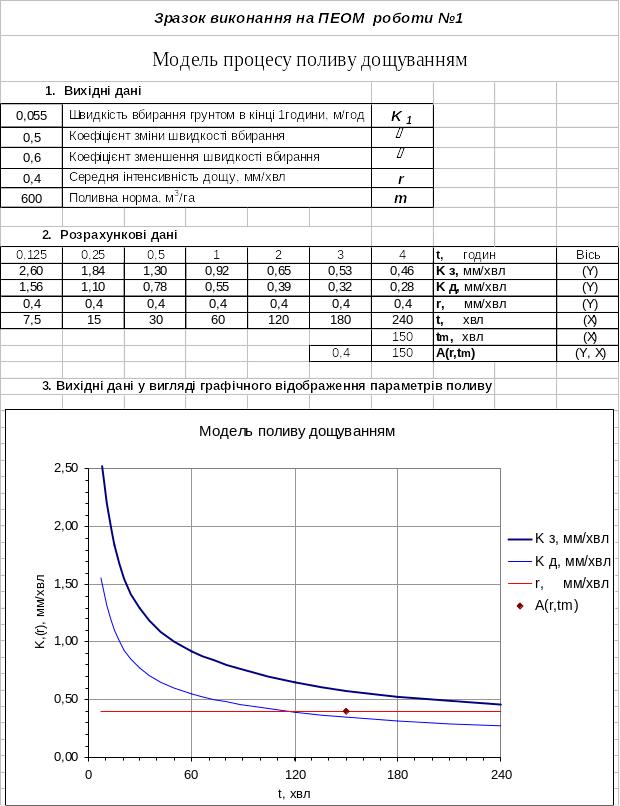

4. Аналіз взаємодії інтенсивності дощу та швидкості вбирання води ґрунтом вказує на те що на 115 хвилині ці параметри урівнюються і в подальшому утворюється поверхневий стік. За цім часом встановлюємо допустиму поливну норму до появи стоку:
Робота №2
Тема: Статистична обробка імовірнісного ряду
Ціль: Оволодіння практичними навичками обчислення основних статистичних характеристик і побудова моделі імовірнісного ряду.
Задача: Для гідрологічного ряду складеного з дефіциту водного балансу поля зайнятого с-г культурою (W):
установити основні статистичні характеристики,
побудувати графік нормального розподілу ( крива забезпеченості),
установити емпіричні і теоретичні значення для умов: середньо-посушливого, посушливого й гостро-засушливого років (75%, 85%, 95% забезпеченості),
установити роки з дефіцитом водного балансу зазначеної забезпеченості.
