Робота № 8
Тема: Моделювання фільтрації води через ґрунтову греблю
Ціль: Оволодіння практичними навичками моделювання гідротехнічних споруд
Задача. Розрахувати фільтрацію води через однорідну ґрунтову греблю:
Встановити параметри фільтраційного потоку q, h, a0, S
Змоделювати тіло греблі та депресійну криву фільтраційного потоку.
Перевірити стійкість ґрунту греблі на механічну суфозію
Теоретичні основи
Розрахункова схема греблі та фільтрації води через неї при відсутності води у нижньому б’єфі.
Н – напір води перед греблею, м
d – перевищення верха греблі над рівнем води у верхньому б’єфі, м
Нгр – висота греблі, м
b – ширина гребня, м
m1 – коефіцієнти закладання відкосу верхнього б’єфу.
m2 – коефіцієнти закладання відкосу нижнього б’єфу.
Кф – коефіцієнт фільтрації, м/доб
Модель фільтраційного потоку води через тіло греблі
д
е
Модель тіла греблі
;
х = 0 ÷ (-Нгр∙m1)
– мокрий відкіс
;
х = b
÷ (Нгр∙m2
+ b)
– сухий відкіс
;
х = 0 ÷ b
– гребінь
греблі
;
х = -(Нгр
- Н) m1
÷ (-Нгр∙m1)
– рівень
води верхнього б’єфу
Модель депресійної кривої фільтраційного потоку через греблю
;
х
= 0 ÷ S
– крива
депресії
х, у – змінні координати депресійної кривої.
Перевірка стійкості ґрунту на механічну суфозію.
Суфозія відсутня, якщо
,
де
-
допустима швидкість для ґрунту греблі,
м/с.
де
- коефіцієнт фільтрації ґрунту.
Швидкість фільтрації на виході фільтраційного потоку на низовий відкіс:
- уклон кривої
депресії при виході на низовий відкіс
Порядок виконання
Вибрати вихідні дані з таблиці 8.1.
Скласти оптимізаційну модель фільтраційного потоку води через греблю і встановити параметри потоку
Скласти моделі: тіла греблі та кривої депресії фільтраційного потоку
Графічно відобразити греблю та депресійну криву фільтраційного потоку води.
Перевірити стійкість ґрунту греблі на механічну суфозію
Результати роботи представити у послідовності:
Теоретичні основи
Модель фільтраційного потоку з рішенням
Моделі греблі та депресивної кривої.
Графічне відображення греблі та кривої депресії
Розрахунки стійкість ґрунту греблі на механічну суфозію
Контрольні питання:
Де використовується ґрунтова гребля і її конструктивні елементи ?
Елементи фільтраційного потоку через тіло греблі ?
Математична модель руху води через тіло греблі?
Математична модель тіла греблі?
Таблиця 8.1 - Вихідні дані
№ вар |
Н, м |
d, м |
Нгр, м |
b, м |
m1 |
m2 |
Кф, м/доб |
1 |
6 |
1 |
7 |
4 |
2 |
1,5 |
0,05 |
2 |
7 |
2 |
9 |
4 |
0,06 |
||
3 |
8 |
2 |
10 |
5 |
0,07 |
||
4 |
9 |
2 |
11 |
6 |
0,08 |
||
5 |
10 |
2 |
12 |
7 |
0,09 |
||
6 |
11 |
3 |
14 |
8 |
0,1 |
||
7 |
12 |
3 |
15 |
9 |
0,05 |
||
8 |
13 |
3 |
16 |
10 |
0,06 |
||
9 |
14 |
3 |
17 |
10 |
0,07 |
||
10 |
15 |
3 |
18 |
12 |
0,08 |
||
11 |
8 |
2 |
10 |
5 |
0,07 |
||
12 |
9 |
2 |
11 |
6 |
0,08 |
||
13 |
10 |
2 |
12 |
7 |
0,09 |
||
14 |
13 |
3 |
16 |
10 |
0,06 |
||
15 |
14 |
3 |
17 |
10 |
0,07 |
||
16 |
15 |
3 |
18 |
12 |
0,08 |
||
17 |
6 |
1 |
7 |
4 |
0,05 |
||
18 |
7 |
2 |
9 |
4 |
0,06 |
||
19 |
11 |
3 |
14 |
8 |
0,1 |
||
20 |
12 |
3 |
15 |
9 |
0,05 |
Увага! Номер варіанта вихідних даних вибрати згідно порядкового номера прізвища студента у списку групи, в журналі з дисципліни “САПР водогосподарських об'єктів”.

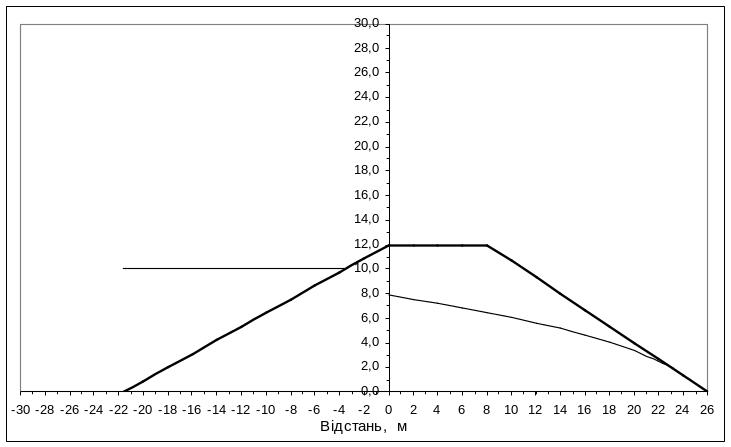

Рисунок 8.1. Графічне відображення фільтрації води через тіло греблі
Робота №9
Тема: Моделювання поверхні землі
Ціль: Оволодіння практичними навичками побудови тривимірного контурного графіка поверхні землі і перетворення його в топографічний контурний план місцевості.
Задача: Побудувати топографічний контурний план місцевості за даними нівелірної зйомки по квадратах у масштабі 1:10000.
Порядок виконання:
1. Вибрати варіант вихідних даних нівелювання поверхні землі по квадратах з таблиці 9.1. і створити базу даних у системі “ECXEL”.
2. Побудувати графік типу «поверхня» у виді тривимірного кольорового графіка поверхні землі. Розглянути в тривимірному просторі поверхню землі в порядку: діаграма \ об'ємний вид \ обертання.
Вибрати перетин горизонталей 1м (чи інше) у порядку: контекстне меню\ Формат легенди \ шкала \ параметри шкали.
3. Представити тривимірний кольоровий графік горизонталей місцевості у виді - «дротового» у порядку: \діаграма \ тип (поверхня) \ вид (дротовий).
4. Копіювати графік у документ ”WORD” у послідовності: \копіювати в документі “ECXEL” \ відкрити новий документ ”WORD” \ виправлення \ спеціальна вставка \ метафайл Windows(EMF).
5. Представити малюнок – «проволочний графік поверхні землі» у графічній системі “Autocad” у послідовності: копіювати в документі ”WORD”\ відкрити новий документ “Autocad” \ виправлення \ спеціальна вставка \ формат “Image Entity” \ розміри \ лінія (розмір копії) \ представлення у масштабі М1:10000 (розміри квадрата нівелювання 100Х100м) .
6. Накреслити топографічний план поверхні землі засобами “Autocad” по прототипу дротового графіка в послідовності: новий шар \ прямокутник (границі ділянки) \ сплайн лінія (відображення горизонталей) \ текст (підпис горизонталей) \ заморозити шар із дротовим графіком.
7. Результати роботи представити у вигляді документа ”WORD” у послідовності:
теоретичні основи і вихідні дані,
тривимірний графік поверхні землі,
дротовий графік поверхні землі,
топографічний план поверхні землі.
8. Контрольні питання:
Що таке нівелювання по квадратах?
Властивості контурного графіка поверхні землі?
Порядок масштабування топографічного план?
Порядок побудови моделі «поверхня землі»?
Таблиця 9.1 – Варіанти вихідних даних
