9.2 Мероприятия по предупреждению искривления вертикального участка ствола скважины
Перед забуриванием скважины для предупреждения самопроизвольного искривления ствола скважины необходимо обеспечить:
соосность фонаря вышки, проходного отверстия ротора и оси скважины (направления);
горизонтальность стола ротора, соответствие размеров вкладышей и ведущей трубы;
соосность резьбовых соединений нижней части бурильной колонны;
прямолинейность ведущей трубы, УБТ и бурильных труб;
бурение вертикального участка производить компоновками:
долото III393,7 МГВ; Т12РТ-240; УБТ-203 (для пологих и горизонтальных скважин;
долото III295,3 МСЗ-ГНУ; Т12РТ-240; УБТ-203;
ограничить осевую нагрузку на 25-30% от веса инструмента;
проворачивать бурильный инструмент ротором по часовой стрелке через каждые 10 м проходки на 90О;
нагрузка на забой должна создаваться весом УБТ. Общая длина УБТ определяется из условий передачи 75% веса в качестве нагрузки на долото.
Чтобы исправить ствол скважины, сначала тщательно измеряют кривизну всей скважины выше места наибольшего перегиба и выбирают ближайший вертикальный участок ствола скважины против мягких пород. Ниже вертикального участка ставится цементный мост. После затвердевания цементного камня забуривают новый ствол.
Для забуривания выбирается интервал, крепость пород которого ниже крепости цементного камня. Бурение начинают с минимальной нагрузкой. Как только в шламе не будет содержаться цемента, осевую нагрузку увеличивают до необходимого значения.
Для измерения искривления скважины применяют инклинометры. Инклинометрия делается через определенные интервалы проходки. С помощью инклинометра делают замеры зенитного угла α и азимута φ.
9.3 Бурение наклонно-направленных скважин
Наклонно-направленной скважиной называется скважина, специально-направленная в какую-либо точку, удаленную от вертикальной проекции ее устья. Наклонно-направленные скважины бурят в случае:
1. залегания продуктивного пласта под дном поверхностных водоемов, в промышленных районах, или в горной области;
2. при глушении нефтяных фонтанов.

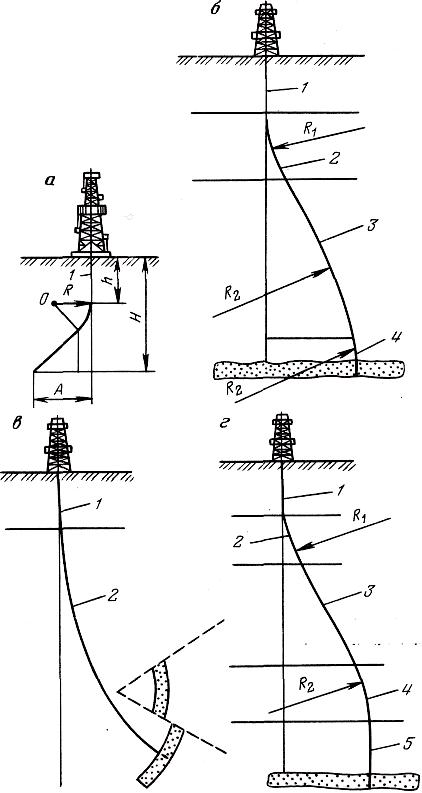

Профили наклонных скважин. Профиль должен быть выбран таким, чтобы при минимальной затрате средств и времени была пробурена скважина в данном направлении. При бурении наклонно-направленных скважин применяют наиболее распространенные 4 типа профиля:
Профиль I - Этот профиль используется при бурении н/н скважин на однопластовые залежи с большими отклонениями при средней глубине.
1 – вертикальный участок
2 – плавный кривой участок
3 – наклонный прямой
Профиль II - Такой тип профиля применяют при бурении скважин глубиной до 2500м.
1 – вертикальный участок
2 – кривой участок c нарастающей кривизной
3 – наклонный прямой (может отсутствовать)
4 – кривой участок с убывающей кривизной.
Рисунок 50. Профили наклонно направленных скважин
Профиль III - Применяется в том случае, когда необходимо под заданным углом войти в пласт.
1 – вертикальный участок
2 – кривой участок постепенно увеличивающий угол наклона.
Профиль IV - Применяется при бурении глубоких наклонных скважин на многопластовые продуктивные горизонты.
1 – вертикальный участок
2 – кривой участок c нарастающей кривизной
3 – наклонный прямой (может отсутствовать)
4 – кривой участок с убывающей кривизной
5 – вертикальный участок.
Вертикальный участок. Длина вертикального участка выбирается в зависимости от величины отклонения забоя от вертикали и из условия безопасной проводки наклонно направленных скважин в кусте. Длина вертикального участка определяется смещением от вертикальной проекции устья скважины до точки входа в пласт или радиусом кривизны.
Участок набора и корректирования параметров кривизны. Увеличение зенитного угла в эксплуатационных и поглощающих скважинах производится, как правило, в интервале бурения под кондуктор, в водозаборных – в интервале под эксплуатационную колонну.
В процессе строительства скважины начало интервала набора и корректирования параметров кривизны выбирается в соответствии с требованиями, окончание интервала определяется глубиной достижения его проектного значения в зависимости от величины отклонения от вертикали, глубины зарезки, интенсивности искривления, но не должно превышать глубину начала интервала установки глубинно-насосного оборудования.
Участок стабилизации зенитного угла. При строительстве наклонно направленных скважин участок стабилизации должен соответствовать интервалу установки глубинно-насосного оборудования, кроме того, для пологих и горизонтальных скважин его окончание определяется выбранным профилем.
Интервал установки выдается заказчиком (НГДУ) до начала бурения скважины одновременно с координатами ее забоя и должен быть указан в план-программе на проводку скважины.
В процессе бурения выше и ниже интервала установки насосного оборудования с целью попадания забоя скважины в заданную точку пласта допускается производить корректирование направления ствола с интенсивностью, не более, указанной в таблице 11.
Таблица 11 – Допустимые значения интенсивности искривления ствола скважины
Интервал |
Интенсивность искривления, не более |
Набор и корректирования параметров кривизны: - зенитного угла |
2.0о/10м |
Стабилизации параметров кривизны: - зенитного угла |
3.0о/100м
|
Ниже участка стабилизации параметров кривизны: -зенитного угла: под эксплуатационную колонну 146мм; под эксплуатационную колонну 168мм; под эксплуатационную колонну 177.8мм; |
8.0о/100м 6.0о/100м 4.0о/100м |
При α – 15ои менее выбирается трехинтервальный тип профиля.
При α от 15о до 35о – четырехинтервальный.
При α более 35о – тип профиля для пологой скважины.
Участок уменьшения зенитного угла. Начало участка соответствует глубине ниже интервала установки глубинно-насосного оборудования и его окончание определяется проектной глубинной скважины.
Участок второго набора зенитного угла пологих и горизонтальных скважин. Начало его после участка стабилизации и до кровли пласта (для пологих скважин) и до выхода на горизонтальный участок (для горизонтальных скважин).
Горизонтальный участок. Проходит по продуктивным пластам и его длина определяется геологической службой НГДУ.
