Трубы бурильные с высаженными наружу концами и нарезанной на них крупной (замковой) резьбой (беззамковые раструбные трубы)
Эти трубы предназначены для использования при бурении с забойными двигателями и в роторном бурении.
Для предохранения от коррозии наружную поверхность каждой трубы и муфты окрашивают. На каждой трубе на расстоянии 0,4-0,8 м от конца выбито клеймо, указывающее следующие данные: марку стали, порядковый номер трубы, номер плавки, месяц и год выпуска, наружный диаметр трубы в дюймах, толщину стенки в миллиметрах, наименование или товарный знак завода-изготовителя, клеймо ОТК. Рядом с клеймом эти же данные нанесены светлой краской. Трубы с левой резьбой имеют посредине широкий поясок, нанесенный светлой краской с надписью «левая». Резьба труб и муфт предохранена кольцами от повреждения.
Для предохранения от коррозии наружную поверхность труб окрашивают. На каждой трубе на расстоянии 40 – 80 см от конца выбито клеймо на котором указывается:
1) марка стали
2) порядковый номер трубы, номер плавки
3) месяц и год выпуска
4) размер (диаметр, толщина стенки)
5) товарный знак завода изготовителя
6) клеймо ОТК.
Если труба имеет левую резьбу, то светлой краской указывается надпись «левая».
5.5 Назначение и конструкция убт
Утяжеленные бурильные трубы (УБТ) предназначены для установки в нижнюю часть бурильной колонны с целью увеличения ее жесткости, большей устойчивости и передачи нагрузки на долото. Существует несколько разновидностей УБТ, различающихся по исполнению.
УБТС – Утяжеленные бурильные трубы сбалансированные. Они изготовляются из хромоникельмолибденовых сталей и подвергаются термообработке только по концам. Канал УБТ получают сверлением, а механическая обработка обеспечивает необходимую балансировку труб. УБТС-2 изготовляются в основном диаметрами 178, 203 и 229 мм.
Утяжеленные бурильные трубы - горячекатаные - выпускаются диаметрами 73, 89, 108, 146, 178, 203, 219 и 245 мм. УБТ этого типа изготовляются гладкими по всей длине из сталей групп прочности Д и К. Утяжеленные бурильные трубы (горячекатаные) рекомендуется применять при бурении скважин глубиной 2000-2500 м в несложных геологических условиях.
УБТСЗ – утяжеленные бурильные трубы с замками. Иногда при бурении скважин с целью повышения износостойкости резьбы и прочности резьбового соединения, облегчения ремонта, применяют утяжеленные бурильные трубы с замками с коническими стабилизирующими поясками. Замок УБТСЗ изготовляется высокопрочным с механическими свойствами из стали марок 40ХН, 40ХН2МА. Разработаны конструкции УБТСЗ диаметрами 146, 178, 203 и 229 мм.
Для изготовления элементов колонны бурильного инструмента используют конструкционные среднеуглеродистые и легированные стали. При изготовлении все элементы бурильной колонны должны подвергаться термической обработке для улучшения свойств материалов. Достаточно широко применяются облегченные (легко сплавные) бурильные трубы из специальных сплавов.
5.6 Бурильные замки
Замки для бурильных труб предназначаются для соединения в колонну бурильных труб. Они состоят из двух деталей: замкового ниппеля с наружной резьбой и замковой муфты с крупной внутренней резьбой (рисунок 18). С помощью таких резьб указанные детали соединяются между собой. Для соединения с бурильными трубами на замковых деталях нарезана мелкая трубная резьба.

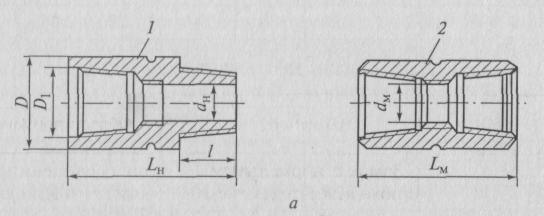

Рисунок 18 – Бурильный замок
1 – ниппель
2 – муфта
Бурильные замки бывают нескольких типов:
1. ЗН (замок с нормальным проходным отверстием) – для соединения труб с высаженными внутрь концами.
2. ЗШ (замок с широким проходным отверстием) - для соединения труб с высаженными внутрь и наружу концами.
3. ЗУ (замок с увеличенным проходным отверстием) - для соединения труб с высаженными внутрь и наружу концами.
4. ЗШК (замок с широким проходным отверстием с конической расточкой) - для соединения труб с высаженными внутрь концами с коническими стабилизирующими поясками.
5. ЗУК (замок с увеличенным проходным отверстием с конической расточкой) - для соединения труб с высаженными внутрь и наружу концами с коническими стабилизирующими поясками.
