Последовательность выполнения лабораторной работы
Определяется количество ездок (оборотов) автомобиля-самосвала на маятниковых маршрутах по формуле:
(1)
где Q – количество груза, доставляемое получателю, Т;
q – грузоподъемность автомобиля-самосвала, Т;
Кгр – коэффициент использования грузоподъемностью автомобиля-самосвала, принимаемый в расчетах в соответствии с классом перевозимого груза (I класс – 1,0; II класс – 0,8; III класс – 0,6; IV класс – 0,5).
Составляется таблица исходных данных для нахождения оптимального плана порожних ездок (см. табл. 3.2).
Таблица 3.2
Исходные данные для нахождения оптимального плана порожних ездок (пример)*
Отправители |
Получатели |
Кол-во груженых ездок |
|||||||
Б1 |
Б2 |
Б3 |
Б4 |
Б5 |
Б6 |
Б7 |
Б8 |
||
А1 |
12
|
6 |
2 |
8 |
0 |
11 |
4 |
5 |
34 |
А2 |
9
|
9 |
9 |
6 |
8 |
3 |
4 |
4 |
30 |
А3 |
5
|
12 |
6 |
4 |
8 |
7 |
11 |
7 |
16 |
А4 |
4
|
10 |
12 |
4 |
12 |
2 |
9 |
7 |
25 |
А5 |
9
|
2 |
2 |
8 |
4 |
11 |
7 |
7 |
8 |
Кол-во порожних ездок |
12 |
7 |
15 |
24 |
6 |
16 |
25 |
8 |
113 |
*) В данном примере количество груженных и порожних ездок определялось с учетом использования на перевозках автомобиля-самосвала грузоподъемностью 5 т.

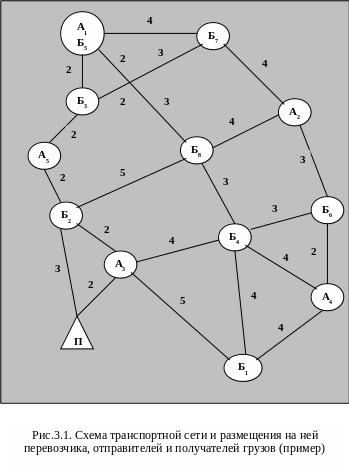

В правах верхних углах таблицы проставляются кратчайшие расстояния между отправителями А1, …, А5 и получателями грузов Б1, …, Б8 по заданной схеме транспортной сети (рис. 3.1). В правой колонке «Количество груженых ездок» проставляются количество груженых ездок, совершаемых от отправителей А1, …, А5; в строке «Количество порожних ездок» проставляется количество порожних ездок из пунктов Б1, …, Б8.
Осуществляется поиск оптимального плана порожних ездок на ПК по программе «Optimal». Результат решения оформляется в виде таблицы (см. табл. 3.3)
Таблица3. 3
Оптимальный план порожних ездок (пример)
Отправители |
Получатели |
Кол-во ездок |
|||||||
Б1 |
Б2 |
Б3 |
Б4 |
Б5 |
Б6 |
Б7 |
Б8 |
||
А1 |
12 |
6 |
2 14 |
8 |
0 6 |
11 |
4 14 |
5 |
34 |
А2 |
9 |
9 |
9 |
6 |
8 |
3 11 |
4 11 |
4 8 |
30 |
А3 |
5 |
12 |
6 |
4 16 |
8 |
7 |
11 |
7 |
16 |
А4 |
4 12 |
10 |
12 |
4 8 |
12 |
2 5 |
9 |
7 |
25 |
А5 |
9 |
2 7 |
2 1 |
8 |
4 |
11 |
7 |
7 |
8 |
Кол-во ездок |
12 |
7 |
15 |
24 |
6 |
16 |
25 |
8 |
113 |
Оптимальный план порожних ездок будет реализован, если после разгрузки в пунктах Б автомобиль будет подаваться указанное количество раз под погрузку в пункты А.
Составляется матрица совмещенных планов (табл. 3.4), из которых выписываются маршруты.
Матрицу совмещенных планов получают путем вписывания в оптимальный план порожних ездок (табл. 3.3) количества груженых ездок, определенных по данным табл. 3.1.
Из матрицы совмещенных планов выписывают прежде всего маятниковые маршруты, а затем кольцевые.
Маятниковый маршрут имеет место там, где в клетке есть груженые и порожние ездки (клетка А1 Б3). Количество ездок на маятниковом маршруте равно наименьшему числу ездок. В данном примере А1 – Б3 – А1 – 14 ездок.
Когда все маятниковые маршруты будут найдены, строят кольцевые маршруты путем построения контуров. При этом, при вершинах контура должны чередоваться груженые и порожние ездки. В данном примере маршрут А1 – Б1 – А4 – Б7 – А1 – 12 ездок (сплошная линия); маршрут А2 – Б4 – А3 – Б6 – А2 – 11 ездок (пунктирная линия).
Таблица3. 4
Матрица совмещенных планов*) (пример)
Отправители |
Получатели |
Кол-во ездок |
|||||||
Б1 |
Б2 |
Б3 |
Б4 |
Б5 |
Б6 |
Б7 |
Б8 |
||
А1 |
12 |
7 |
15 14 |
|
6 |
|
14 |
|
34 |
А2 |
|
|
|
24 |
6 |
11 |
11 |
8 |
30 |
А3 |
|
|
|
16 |
|
16 |
|
|
16 |
А4 |
12 |
|
|
8 |
|
5 |
25 |
|
25 |
А5 |
|
7 |
1 |
|
|
|
|
8 |
8 |
Кол-во ездок |
12 |
7 |
15 |
24 |
6 |
16 |
25 |
8 |
113 |
*) Подчеркнутые цифры – груженые ездки
Количество ездок на кольцевом маршруте определяется наименьшим количеством ездок из числа порожних и груженых ездок при вершинах контура.
После нахождения всех маятниковых и кольцевых маршрутов их изображают графически, используя схему транспортной сети (рис.1). При этом груженая часть ездки по маршруту обозначается сплошной линией, а порожняя – пунктирной.
Определяется потребное количество автомобилей-самосвалов для выполнения грузовых перевозок на маршрутах.
Потребность в автомобилях-самосвалах соответствующей марки на маршруте определяется по формуле:
, (2)
где Тр – время выполнения перевозок на маршруте одним автомобилем-самосвалом соответствующей марки, ч;
Тсм – продолжительность рабочей смены, ч (в расчетах, для получения целого числа автомобилей, можно отклониться от 8-часовой рабочей смены.
, (3)
где Тдв – общее время движения автомобиля на маршруте, необходимое для выполнения грузовых перевозок, ч;
Тп-р – общее время простоя автомобиля соответствующей грузоподъемности под погрузками-разгрузками при выполнении грузовых перевозок на маршруте, ч.
, (4)
где Lобщ – общий пробег на маршруте автомобиля соответствующей грузоподъемности при выполнении объема грузовых перевозок, км;
Vt – средняя техническая скорость движения автомобиля, км/ч (задается руководителем работы).
, (5)
где lг, lп – соответственно, груженый и порожний пробег автомобиля за одну ездку, км;
е – количество ездок (оборотов) автомобиля на маршруте.
, (6)
где tп-р – время простоя автомобиля под погрузкой–разгрузкой за одну ездку (оборот), ч (задается руководителем работы).
Составляется таблица сводных показателей грузовых перевозок по маршрутам (табл. 3.5) и рассчитываются коэффициенты использования пробега.
При определении нулевых пробегов на маршрутах следует учесть, что на кольцевых маршрутах, с точки зрения их реализации, все равно с какого пункта А начинать перевозки. Поэтому выбор первого пункта погрузки на кольцевом маршруте необходимо произвести с учетом наименьшего нулевого пробега (пробег от парки до первого пункта погрузки плюс пробег от последнего пункта разгрузки до парка).
Таблица 3.5
Сводные показатели грузовых перевозок по маршрутам
Маршруты |
Показатели |
|||||||
Количество ездок |
Потребное кол-во автомобилей |
Время выполнения перевозок, ч |
Общий пробег, км |
Нулевой пробег, км |
Общий пробег на маршруте, км |
Груженый пробег на маршруте, км |
Порожний пробег на маршруте, км |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
А1 – Б3 – А1 А1 – Б1 – А4 –Б7 – А1 . . . А2 – Б4 – А3 – Б6 – А2 |
|
|
|
|
|
|
|
|
Итого: |
- |
- |
- |
|
|
|
|
|
В завершение работы определяются коэффициенты использования пробега автомобилями-самосвалами: общий ( ) и на маршрутах ( ).
, (7)
, (8)
Лабораторная работа № 4
Выбор марки мусоровоза, определение их количества для сбора и вывоза твердых бытовых отходов с территории домовладений. Построение маршрута движения мусоровоза.
Целями работы являются:
- приобретение умений и навыков выбора мусоровозной техники, обеспечивающей вывоз твердых бытовых отходов с территории домовладений с наилучшими технико-экономическими показателями;
- приобретение навыков определения потребного количества мусоровозной техники для вывоза твердых бытовых отходов с территории домовладений;
- приобретение навыков графического построения маршрута движения мусоровозной техники на ПК с использованием «метода сумм»
Исходные данные для выполнения работы
Техническая характеристика мусоровозов (см. таблицу 1). Выдается руководителем работы каждому студенту индивидуально.
Себестоимость 1 км пробега мусоровозов заданных марок (выдается руководителем работы каждому студенту индивидуально).
Объемы накопления твердых бытовых отходов в микрорайонах (см. таблицу 2), подлежащие ежедневному вывозу (выдаются руководителем работы каждому студенту индивидуально).
Вариант схемы улично-дорожной сети жилого района с размещением на ней центров микрорайонов (1, 2, …, 12), принимаемых условно за центр сбора твердых бытовых отходов в микрорайоне (выдается руководителем работы каждому студенту индивидуально). (См. пример на стр. ,,, , Рис. 1).
Вывоз твердых бытовых отходов из зданий группы микрорайонов будет осуществляться на полигон через пункт 6 на расстояние ____ км.
Таблица 14
Техническая характеристика мусоровозов
Показатели |
Мусоровозы |
|||
Марка |
Марка |
Марка |
Марка |
|
Емкость кузова полезная (с учётом уплотнения, куб.м.) |
|
|
|
|
Номинальная грузоподъёмность автомобиля, т. |
|
|
|
|
Собственная масса автомобиля, т. |
|
|
|
|
Мощность двигателя автомобиля, кВт |
|
|
|
|
Длина автомобиля, м. Полная масса автомобиля с полезной нагрузкой, т.
|
|
|
|
|
Ширина автомобиля, м. |
|
|
|
|
Таблица 15
Объёмы накопления твёрдых бытовых отходов в макрорайонах, подлежащие ежедневному вывозу.
Номера микрорайонов |
|
|
|
|
|
|
Объёмы вывоза ТБО, куб.м. |
|
|
|
|
|
|
????
Рис. 1. Схема улично-дорожной сети жилого района с размещением на ней центров микрорайонов (1, 2, …, 12), принимаемых условно за центр сбора твердых бытовых отходов в микрорайоне (пример)
Последовательность выполнения лабораторных работы
Производится выбор марки мусоровоза из числа мусоровозов, представленных в таблице 1. Выбор осуществляется на основании следующих показателей: коэффициент использования массы (Км); удельная грузоподъемность (qуд); удельная вместимость кузова на 1 т грузоподъемности (Vуд); удельная мощность двигателя (Муд); коэффициент компактности (Кк); удельная себестоимость перевозки (Суд).
Коэффициент использования массы определяется по формуле:
, (1)
где q – номинальная грузоподъемность автомобиля, т;
Mа – собственная масса автомобиля, т.
Удельная грузоподъемность определяется по формуле:
, (2)
где Vк – вместимость кузова, куб.м.
Удельная вместимость кузова на 1 т грузоподъемности определяется по формуле:
, (3)
Удельная мощность двигателя определяется по формуле:
, (4)
где Мдв – мощность двигателя автомобиля, кВт;
Мn – полная масса автомобиля с полезной нагрузкой, т;
Коэффициент компактности определяется по формуле:
, (5)
где Lа – длина автомобиля, м;
Ва – ширина автомобиля, м.
Удельная себестоимость перевозки определяется по формуле
, (6)
где Cкм – себестоимость 1 км пробега мусоровоза соответствующей марки, руб.;
Vб.о. – объем бытовых отходов, перевозимой мусоровозом в уплотненном состоянии, куб.м.
Определяется потребное количество мусоровозов для вывоза твердых отходов с территорией домовладений.
Ежедневную потребность в мусоровозах для вывоза твердых бытовых отходов рассчитывают по формуле:
, (7)
где Vс – суточный объем накопления твердых бытовых отходов, подлежащий вывозу, куб. м/сут.;
Рсут – суточная производительность мусоровоза, куб. м/сут.;
Кисп – коэффициент использования мусоровоза, принимается равным 0,8.
Суточная производительность мусоровоза рассчитывается по формуле:
????
Построение маршрута движения мусоровозов по группе микрорайонов при сборе твердых бытовых отходов.
???
В таблице 3 приведен пример составления симметричной матрицы маршрута движения мусоровоза по заданной группе микрорайонов.
Таблица 3
Симметричная матрица маршрута движения мусоровоза по заданной группе микрорайонов (пример)
????
Маршрут движения мусоровоза по заданной группе микрорайонов изображается графически с использованием схемы улично-дорожной сети (Рис. 1).
