12. Нагрев и охлаждение эм. Постоянная времени нагрева и установившаяся температура, срок службы изоляции.

Предположим, что за время dt температура увеличилась до dQ. Если предположить, что машина не отдает тепло в окружающую среду, тогда количество тепла поглощенное машиной: dQ_погл=cmdQ, где с – теплоемкость машины; m – масса машины. dQ_{рассеивания}=К_тоS_охлQdt, где Кто – коэффициент теплоотдачи (кол-во энергии рассеивания в единицу времени единицой поверхности, при превышении температуры машины над температурой окр среды на 1 градус Цельсия).Sохл – площадь поверхности машины.

dQ=ΔPdt=dQ_{рассеивания}+dQ_погл

- установившаяся разность температур между и машиной и окр средой.

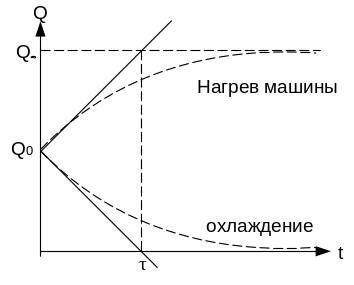

Касательная характеризует скорость изменения теплового процесса.

Полученные зависимости позволяют определить температуру машины при работе в конкретном режиме, определяемые потерями ΔР.

Изоляционные материалы разделяют на классы по нагревостойкости:

Класс	А	Е	В	F	H
Предельная температура	1050	1200	1300	1350	1800

Срок службы: , где А и α – коэффициенты, зависящие от класса нагревостойкости; Т – температура.

Для больших машин (от 20 кВт) τ =0,4-4 часов. Для микромашин от 0,1 до нескольких минут.t_уст =3τ =1,2-12 часов.

13.Эдс машины постоянного тока. Постоянная Се.

, где

е₁ – ЭДС одного проводника, вложенного в барабан якоря;

N – количество проводников в барабане;

α₁ – коэффициент, учитывающий уменьшение ЭДС за счет секций, расположенных на геометрической нейтрали.

, где В_δ – магнитная индукция в зазоре.

, где 2а – количество параллельных ветвей.

Полюсное деление: , где р – число пар полюсов.

Электрическая постоянная: Се = рN/60a

Ф_δ=В_δℓτα’ ; Ем=СеФ_δn

14. Генераторы постоянного тока. Уравнения электрического равновесия, моментов и мощностей. Осн хар-ки гпт. Генератор с независимой системой возбуждения, его харак-ки.

В зависимости от способа питания обмотки возбуждения различают генераторы:

- с независимым возбуждением;

- с параллельным возбуждением;

- с последовательным возбуждением (сериесный);

- со смешанным возбуждением (компаундный); он имеет две обмотки возбуждения; одна включена параллельно обмотке якоря, а другая - последовательно с нею и нагрузкой.

Генераторы малой мощности иногда выполняются с постоянными магнитами. Св-ва таких генераторов близки к свойствам генераторов с независимым возбуждением.

В генераторе с независимым возбуждением (рис. 4.8а) ток возбуждения Iв не зависит от тока якоря Iа, который равен току нагрузки Iн. Обычно ток возбуждения невелик и составляет 1…3 % от ном. тока якоря.

Основными хар-ми генератора являются хар-ки: ХХ, внешняя, регулировочная и нагрузочная.

Принципиальная схема генератора с независимым возбуждением и его характеристика ХХ.

Хаар-ка ХХ U₀=f(I_в) при I_н=0 и n=const. Расхождение входящей и нисходящей ветвей характеристики объясняется наличием гистерезиса в магнитопроводе машины. E_ост составляет 2…4 % от U_ном.

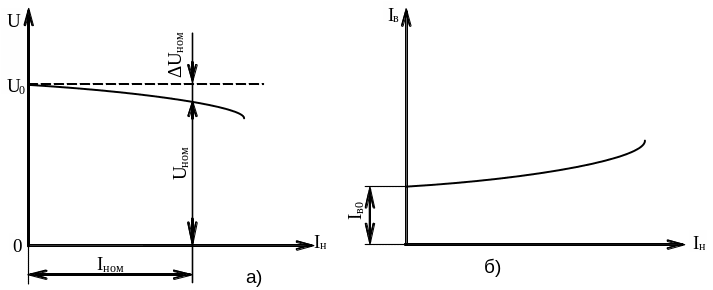

Внешняя (а) и регулировочная (б) характеристики генератора с независимым возбуждением.

Внешней характеристикой называется зависимость U=f(I_н) при n=const и I_н=const. Под нагрузкой напряжение генератора: U=E-Ia∑r, где ∑r – сумма сопротивлений всех обмоток, включенных последовательно в цепь якоря (якоря, дополнительных полюсов и компенсационной обмотки).

С увеличением нагрузки напряжение U уменьшается по двум причинам:

- из-за падения напряжения во внутреннем сопротивлении ∑r машины;

- из-за уменьшения ЭДС E в результате размагничивающего действия реакции якоря.

Величина ΔU=100%(U₀-U_ном)/U_ном составляет 3…8 %.
