7. Измерительные тр-ры тока и напряжения. Схемы включения приборов ч.З измерительные тр-ры.
Измерительные трансформаторы применяются для изоляции измерительных приборов от высокого напряжения и расширения пределов измерения вольтметров и амперметров.
Схема включения измерительного тр-ра напряжения.
Измерительные тр-ры делятся на тр-ры напряжения и тока. Соединение обмоток по группе 12.
Вторичное номинальное напряжение у всех тр-ров напряжения согласно ГОСТ равно 100 В.
До 6 кВ тр-ры напряжения изготавливаются сухими, т.е. с естественным охлаждением. Свыше 6 кВ тр-ры напряжения изготавливаются жидкостными.
Измерительные приборы, работающие с измерительными трансформаторами, градуируются с учетом коэффициента трансформации: К=w1/w2.
Трансформатор тока со стороны первичной обмотки включается как амперметр (рис. 1.33а).

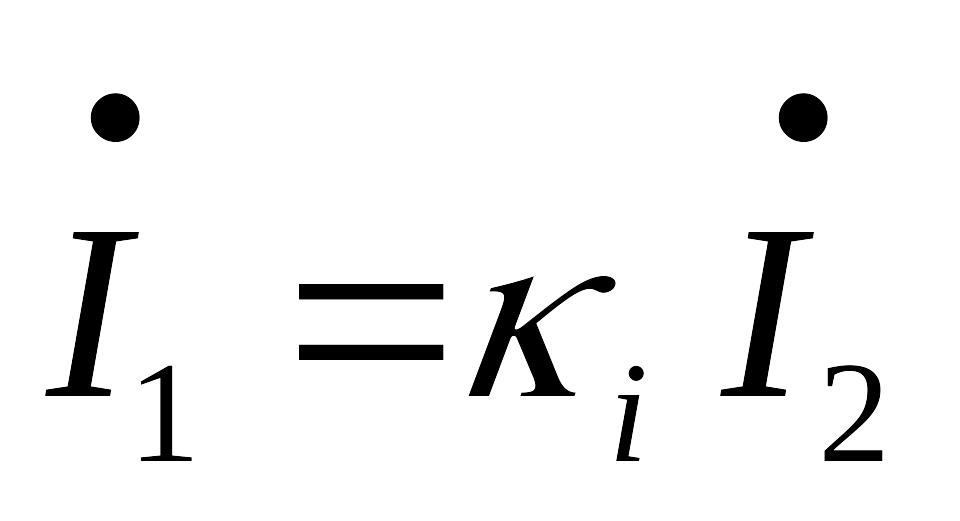

Схема включения измерительного тр-ра тока ;

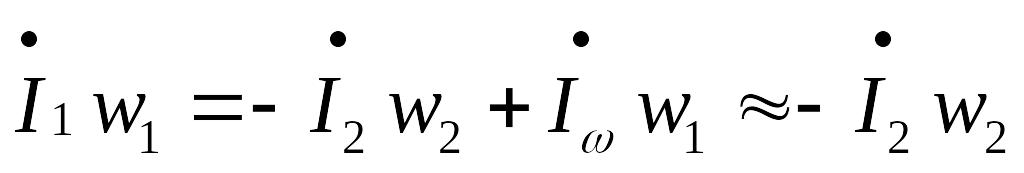

При большой величине сопротивления в измерительной цепи нарушается это приближенное равенство и точность показаний прибора, обмотка которого питается от измерительной цепи трансформатора тока, ухудшается.
Чем меньше магнитное сопротивление магнитной цепи, тем меньше (согласно закону Ома для магнитной цепи) должен быть ток намагничивания I10 для создания потока Ф1m, определяющего необходимую величину E2. Вместе с тем уменьшается и величина тока I1, при которой выполняется приближенное равенство с требуемой точностью. Поэтому сердечник трансформатора тока обычно выполняется из материала с высокими магнитными характеристиками, например пермаллоя (рис. 1.33б).
Нельзя размыкать измерительную цепь трансформатора тока, т. к. ток намагничивания I10 резко увеличивается, вызывая резкое увеличение, до 1,5 кВ, выходного напряжения, что очень опасно для обслуживающего персонала.

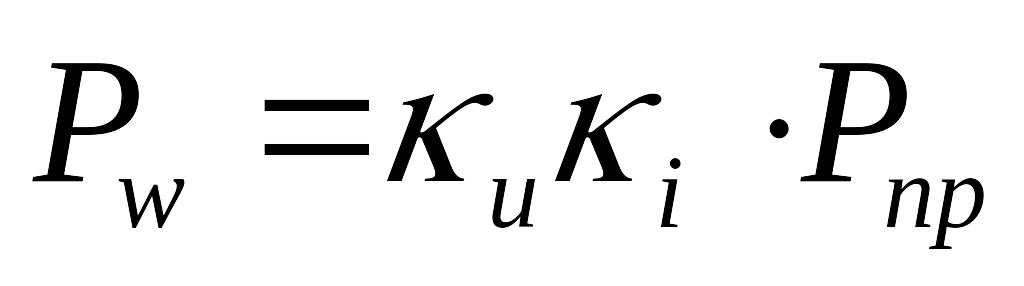

Показания ваттметра необходимо умножить на два коэффициента: К- коэффициент трансформации трансформатора напряжения и Кi- коэффициент трансформации трансформатора тока:
.
8. Уточненная схема замещения тр-ров, векторная диаграмма. Изменение вторичного напряжения, потери и кпд тр-ра. Внешняя хар-ка тр-ра.

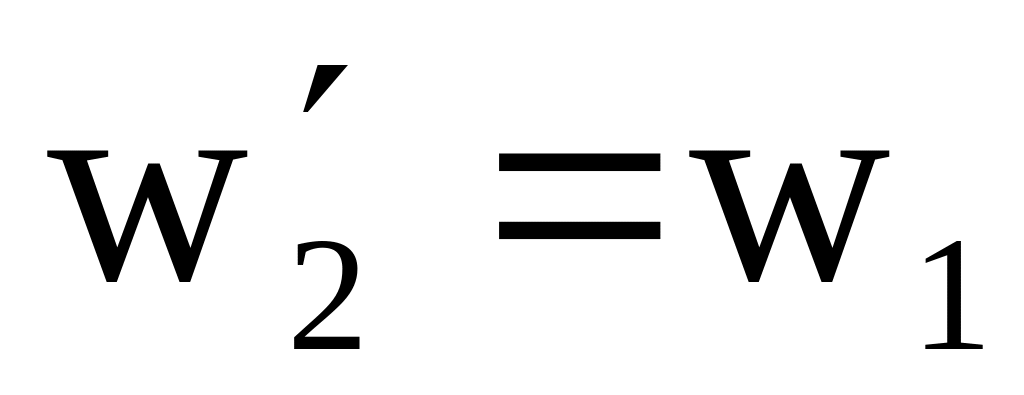

Электрические цепи с тр-ми сложно рассчитывать из-за магнитной связи между обмотками. Поэтому тр-ор представляют схемой замещения, в которой магнитная связь заменяется электрической цепью. С этой целью обе обмотки «приводят» к одному числу витков, обычно к числу витков первичной обмотки. Приведенные параметры вторичной цепи обозначают буквами со штрихом.
Применение схемы замещения трансформатора предполагает, что мощности:
передаваемая во вторичную цепь, отдаваемая приемнику, затрачиваемая на нагрев обмотки не изменяются.
Так как , то , то .
Равенство ЭДС первичной и вторичной обмоток позволяет объединить их электрические цепи в одну цепь. Этот участок цепи называют ветвью намагничивания. В ней R0 – активное сопротивление, учитывающее потери мощности в стали, X0 – реактивное сопротивление, обусловленное основным магнитным потоком. В силу равенства w1=w’2 на векторной диаграмме показаны не МДС, а токи .
Согласно второму закону Кирхгофа уравнения для первичных и вторичных цепей в комплексной форме имеют вид
Этим уравнениям соответствует векторная диаграмма, построенная для активно-индуктивной нагрузки φ2>0. Из анализа диаграммы при переменной нагрузке следует, что с увеличением вторичного тока увеличиваются ток первичной обмотки и коэффициент мощности.
Внешняя характеристика трансформатора представляет собой зависимость между вторичным напряжением и током нагрузки при заданном первичном напряжении U2=f(I2) при U1=const.

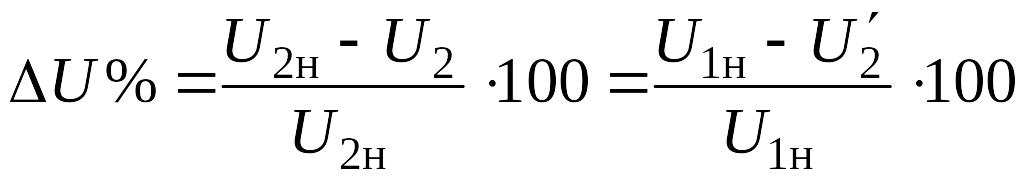

Изменение вторичного напряжения определяют в процентах: .
По известному значению ΔU% определяют вторичное напряжение: U2=U2н(1- ΔU%/100).
Баланс мощности трансформатора выражается равенством: Р1=Р2+ΔР= Р2+Рм+Рэ,
где Р1 – активная мощность, подведенная к первичной обмотке; Рм – мощность магнитных потерь; Рэ – мощность электрических потерь в обмотках.
Так как Фм=const, то мощность магнитных потерь не изменяется и при номинальном напряжении составляет 1…2 % от номинальной мощности. Мощность потерь в обмотках зависит от нагрузки, так как Рэ=I21Rк..

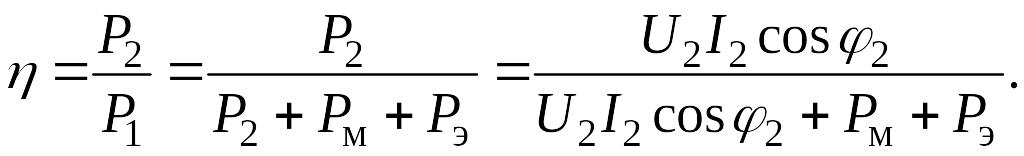

КПД трансформатора:
Так как , при опытах ХХ и КЗ было получено Рм=Р10; Рэ=Р1к= I21Rк=β2 I21нRк= β2 Ркн; .
С увеличением нагрузки КПД сначала быстро возрастает, при нагрузке 50…70 % от номинальной достигает максимального значения и затем уменьшается. Максимальный КПД силовых тр-ов достигает 99,5 %.
