3.3.1 Загальні відомості
Логічний елемент — елемент, виконуючий певну логічну функцію.
Основні характеристики логічних елементів:
функції логічних елементів;
коефіцієнти об'єднання по входу й виходу;
коефіцієнт розгалуження;
швидкодія;
потужність споживання;
робота перемикання;
вхідні та вихідні напруги й струми;
статична й динамічна завадостійкість;
надійність елементів;
припустимі величини механічних впливів, діапазони тиску й температури навколишнього середовища, стійкість до радіаційних впливів;
маса, вартість і конструктивне оформлення.
Логічні операції:
Логічне додавання (диз'юнкція) або операція АБО, позначена знаком "+" або "v".
або .
Логічне множення (кон'юнкція) або операція І, позначається знаком "&" або "^" , або зображенням змінних поруч без знаків розміщення.
Одиничний сигнал на виході логічного елемента буде тоді, коли одиночний сигнал буде на всіх входах.
Логічна заборона (інверсія) або операція НІ. позначається рисою над змінної
Сигнал на виході дорівнює одиниці, коли на вході дорівнює нулю.
Умовне графічне позначення, таблиці істинності та часові діаграми логічних елементів наведені в таблиці 3.1.
Таблиця 3.1 - Умовне графічне позначення, таблиці істинності й часові діаграми логічних елементів.
Логічний елемент |
Умовне графічне позначення |
Таблиця істинності |
Часові діаграми |
||||||||||||||||||||
1 |
2 |
3 |
4 |
||||||||||||||||||||

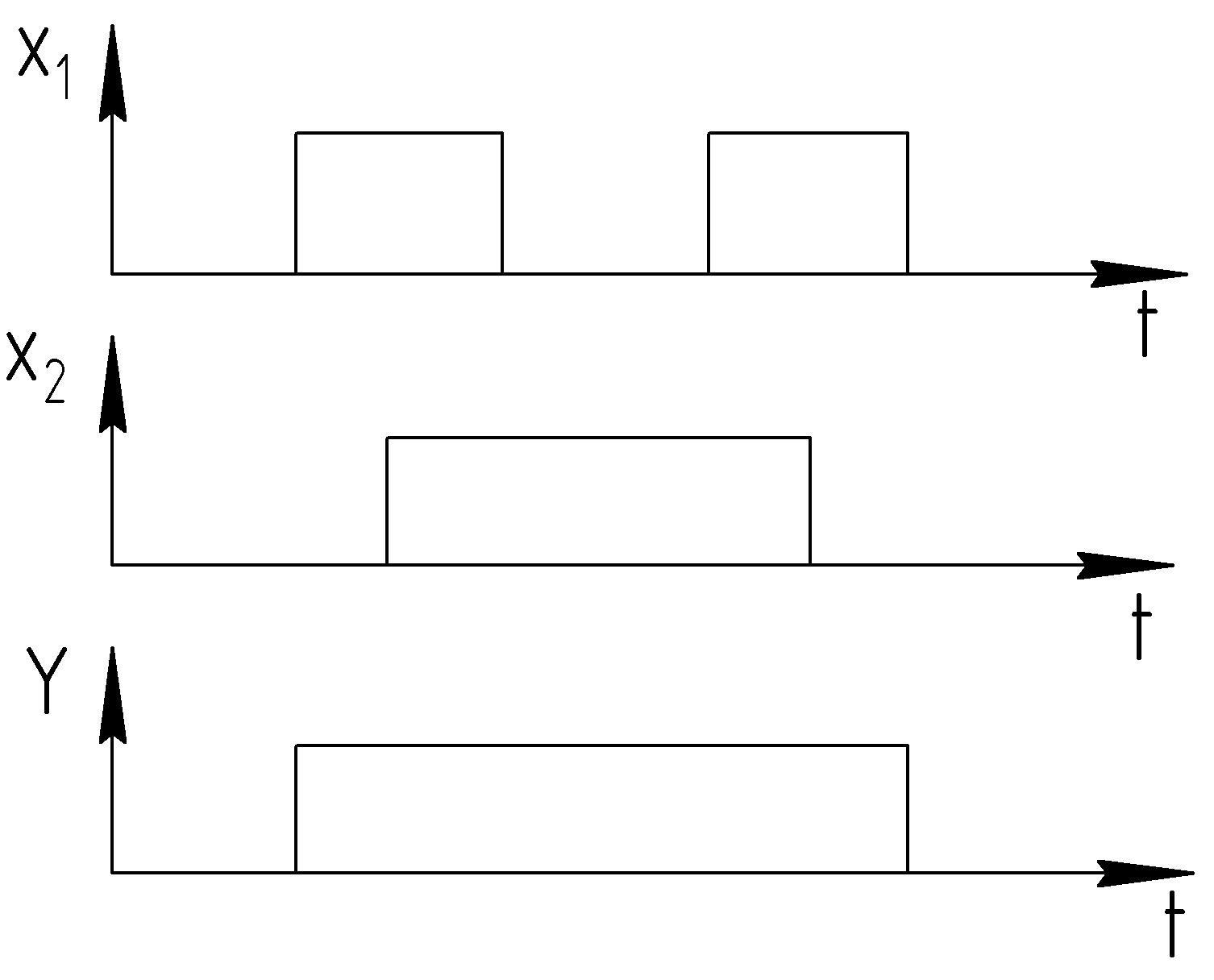

АБО |
|
0
0
0
0
1
1
1
0
1
1
1
1 |
|
||||||||||||||||||||

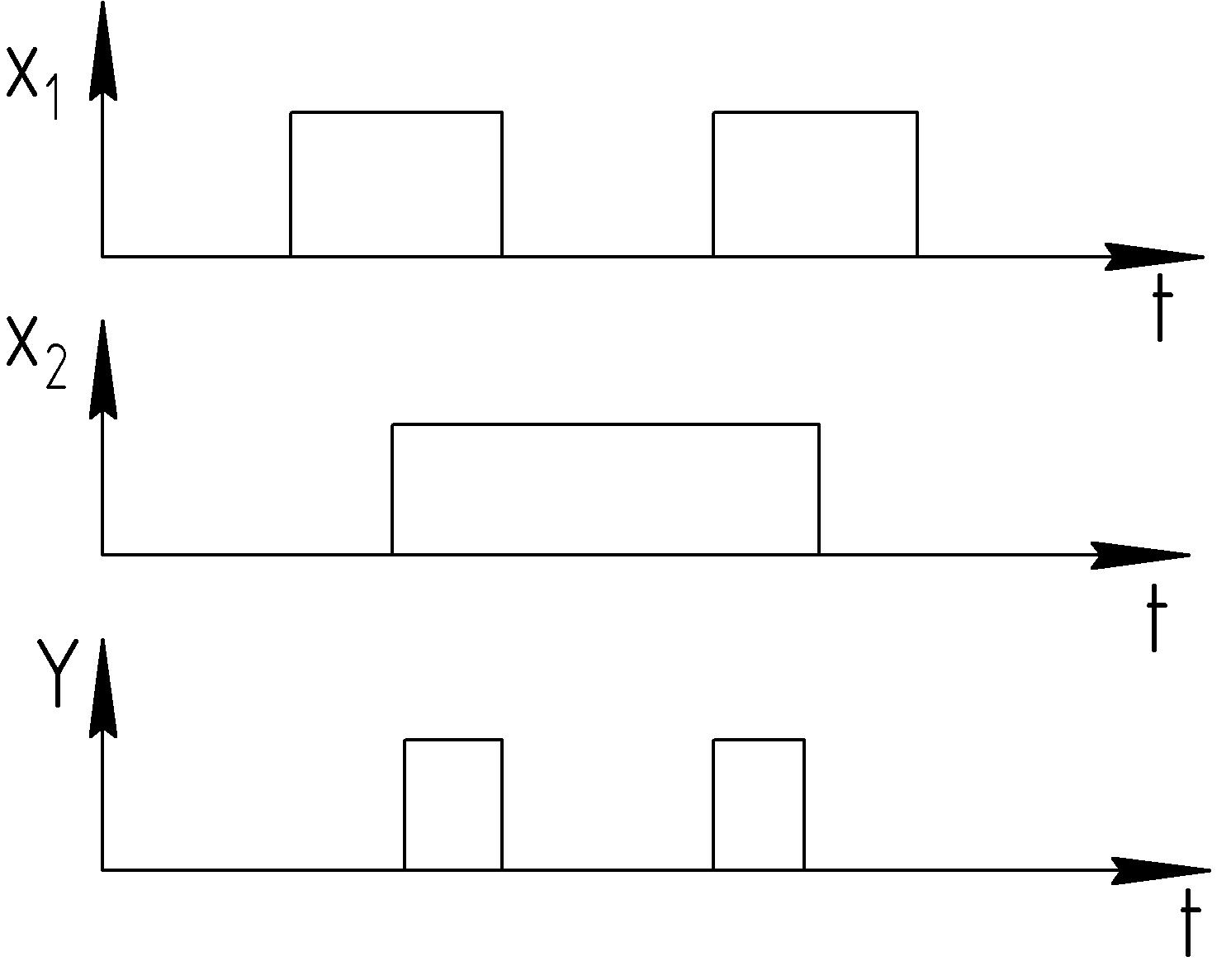

І |
|
0
0
0
0
1
0
1
0
0
1
1
1 |
|
||||||||||||||||||||

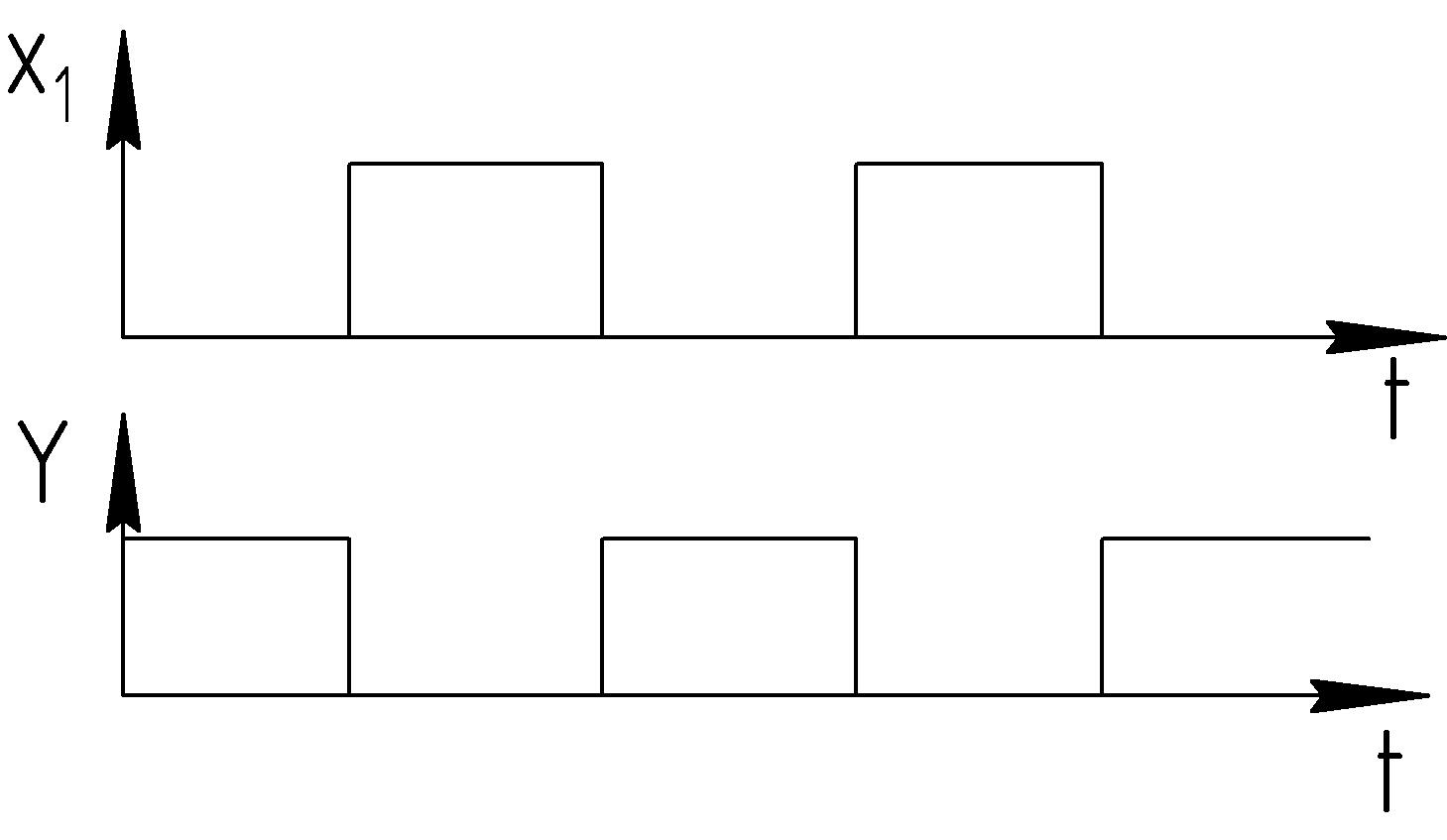

НІ |
|
0
1
1
0 |
|
||||||||||||||||||||

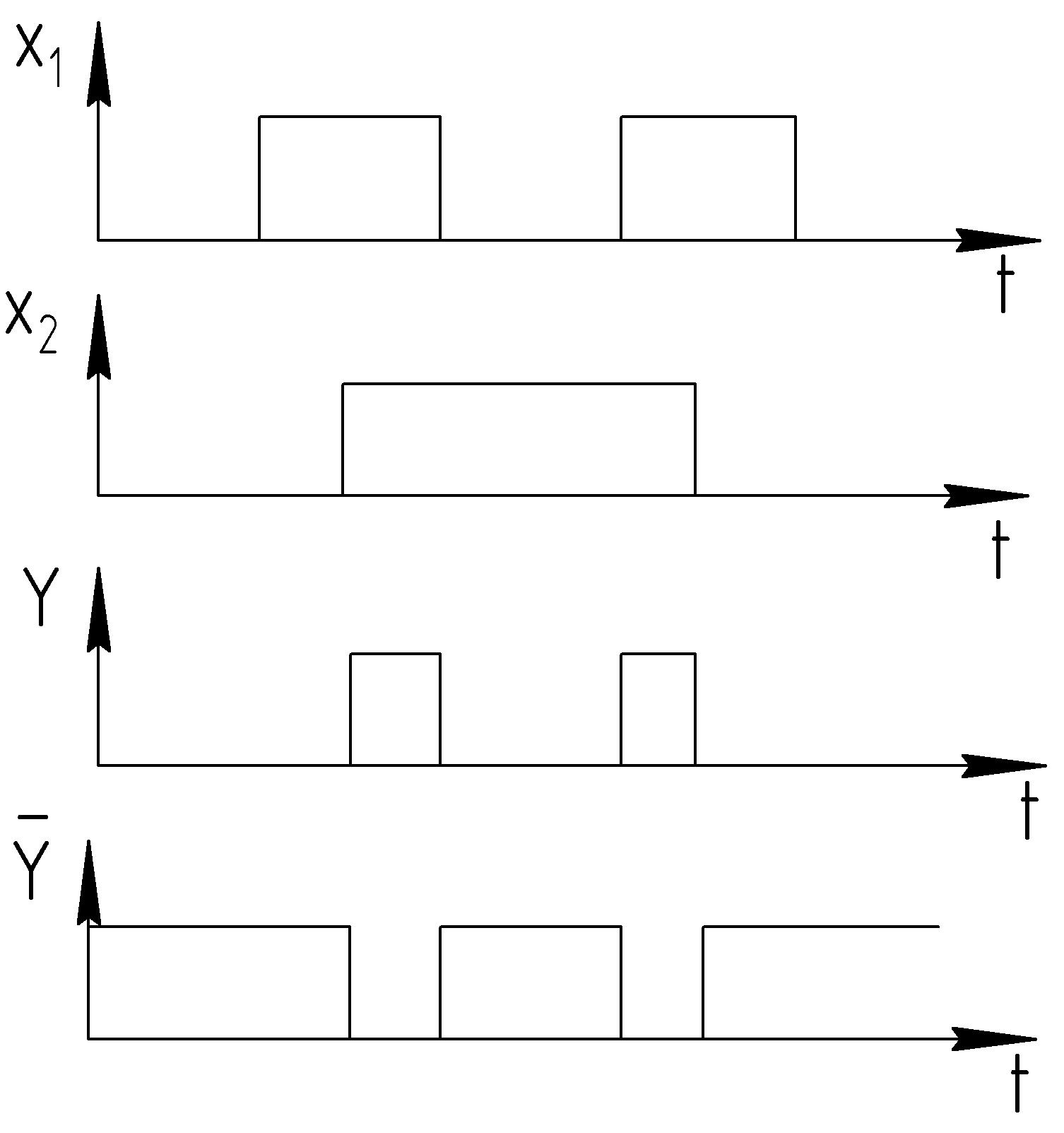

І-НІ
|
|
0
0
0
1
0
1
0
1
1
0
0
1
1
1
1
0 |
|
Продовження таблиці 3.1
1 |
2 |
3 |
4 |
||||||||||||||||||||

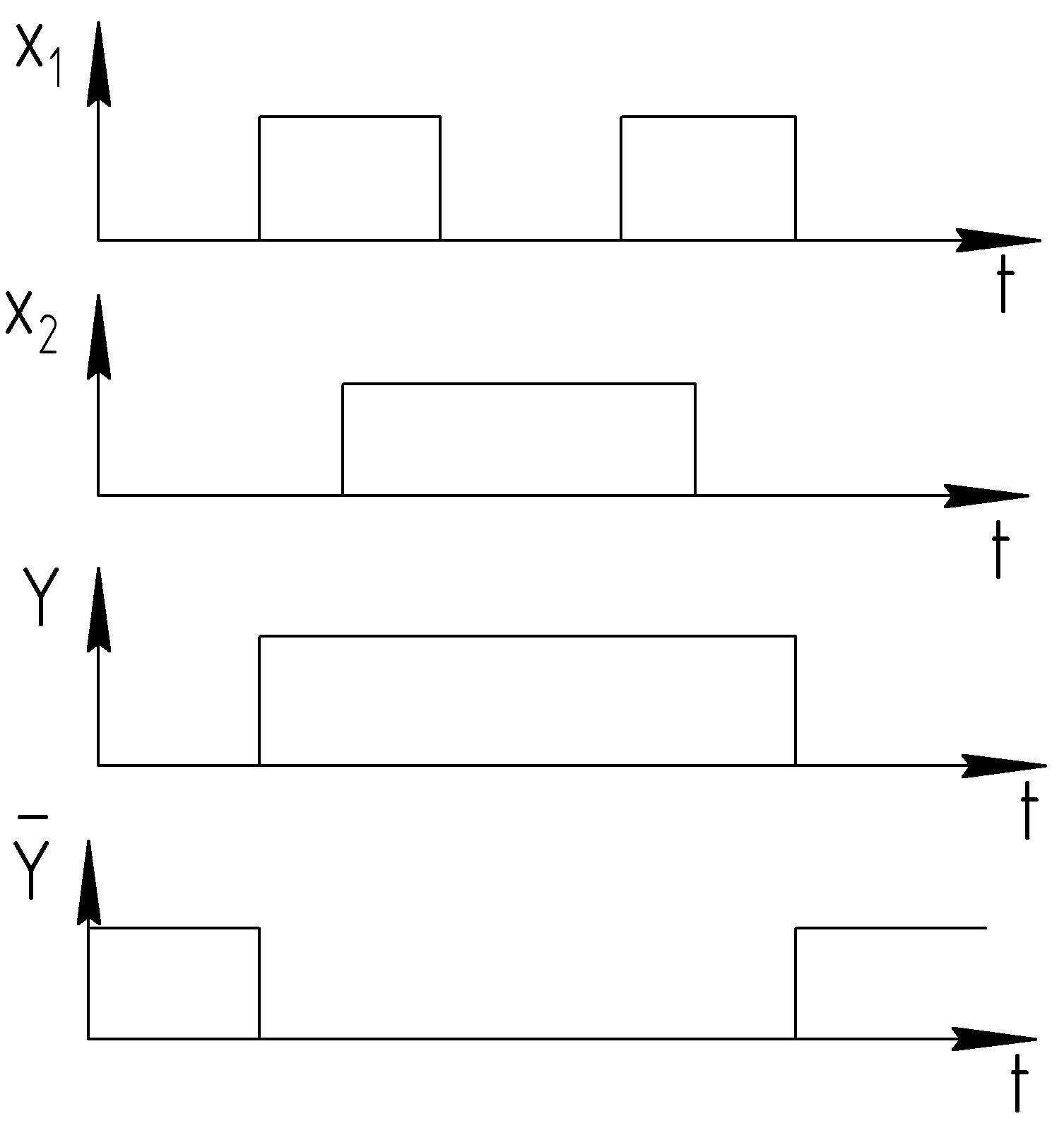

АБО-НІ |
|
0
0
0
1
0
1
0
1
1
0
0
1
1
1
1
0 |
|
